维修调整要领书

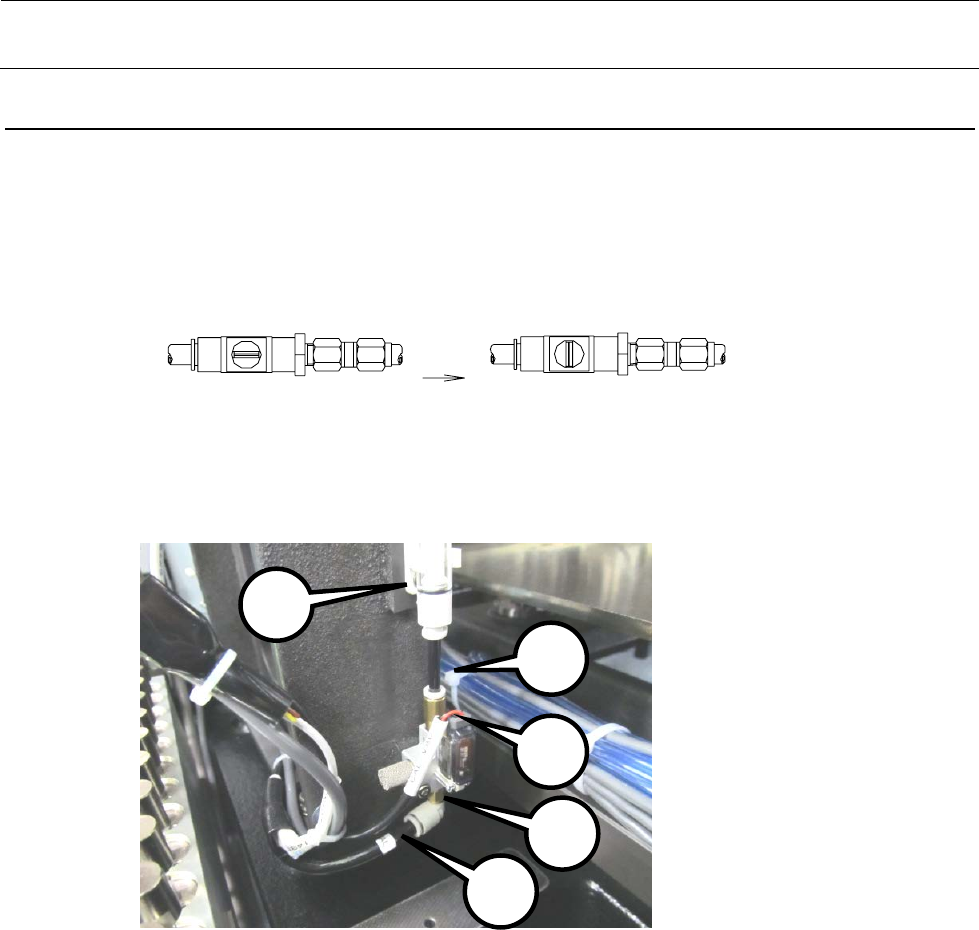

6-2 更换排出器
1）请使本体左下方的手柄阀置于关闭状态。
2）拆下 φ4 气管①、φ6 气管②。
3）卸下 CAL VCUM SV 组的线束③。
4）请取下安装螺钉④（2 颗），更换 CAL VCUM SV 组。
5）安装请按相反的步骤进行。
切断空气
过滤器⑤的更换即使不切断供气也可进行。
货号 PF0100030A0 品名 AIR SUCTION FILTER
关闭状态 打开状态
3
1
4
5
2
6-2
维修调整要领书
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
7 R-ATC
当更换了 R-ATC 底座时，必须重新取得 MS 参数“原点粗调整”、“ATC 偏差”。
7-1
气缸的更换
1） 请关闭主体左下放的阀门。
2） 卸下六角孔螺栓、螺母类，再卸下气缸。
（空气软管 φ ４也卸下。）

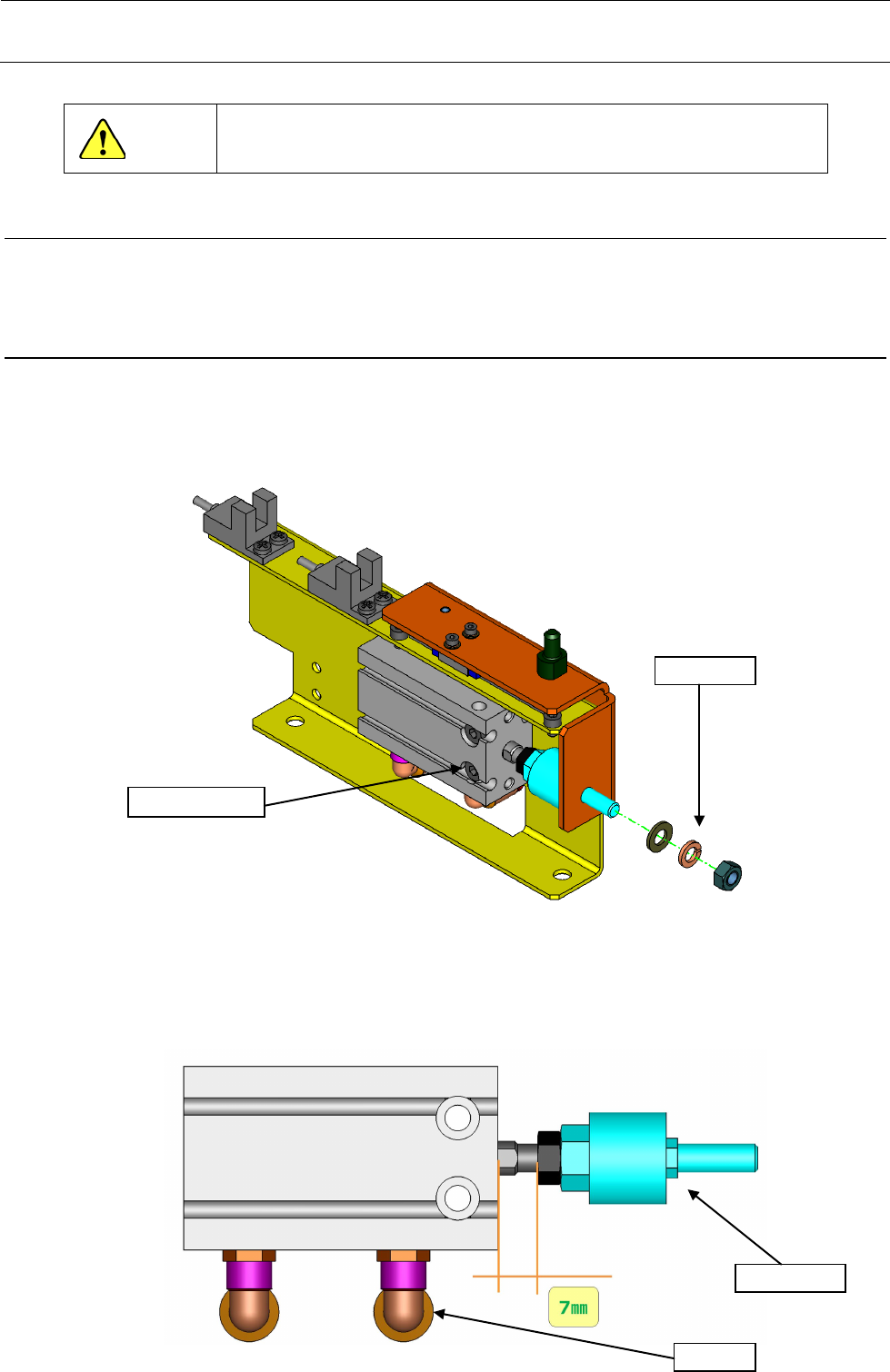

图
7-1-1
更换气缸
3) 请把弯管、浮动接头换装到新的气缸上。
浮动接头请调整到下示尺寸。
螺母类
六角孔螺栓
弯管
浮动接头
7-1
维修调整要领书
4）请按照与拆卸时相反的操作顺序组装气缸。

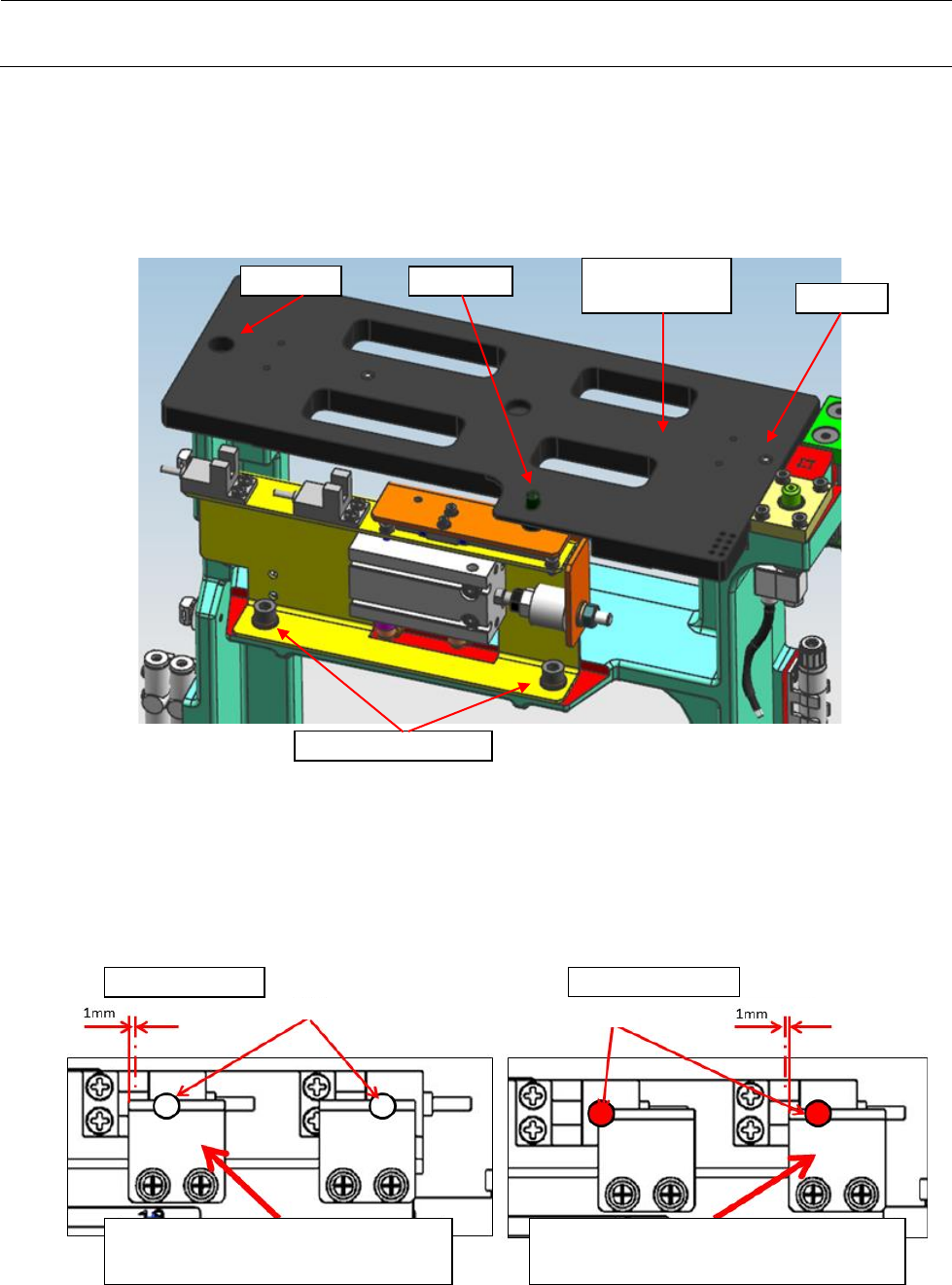

5) 安装 R-ATC 治具（40211951），请确认做到顺畅地插入 3 根销子（基准销 2 根、ATC 销 1 根）。
如 ATC 销插不进（也包括要摇动才能插进的情况下），请松开气缸托架的固定螺丝，将位置调整
到与治具适应。
※请在活塞杆收缩到最后的状态下进行确认。
6） 请调整传感器止动卡具的位置。
OPEN 时→逐渐打开滑板，在 ATC OPEN 传感器的 LED 熄灭之后进入 1mm 的地方固定传感器
止动卡具。
CLOSE 时→逐渐关闭滑板，请确认在 ATC CLOSE 传感器的 LED 点亮之后进入 1mm 的位置上
滑板停止。
图
7-1-2 OPEN
时
图
7-1-3 CLOSE
时
7） 请装配 φ ４空气软管。
基准销
基准销
ATC
销
R-ATC
治具
40211951
气缸托架固定螺丝
熄灯
亮灯
滑板为
OPEN
时
滑板为
CLOSE
时
LED
熄灭之后再向左移动
1mm，在此位置上
固定碰块。
LED 亮起之后再向右移动 1mm，在此位置上固
定碰块。
7-2
