维修调整要领书 危险 为 了防止突然的起 动 造成事故， 请 关掉 电 源之后再 进 行操作。 9 供料器浮动传感器的更换 · 调整 9- 1 传感器的更换和高度调整 1 ） 在 JM- 5 0 中传感器被按下图所示进行配置。 更换传感器后必须进行高度调整。 投光侧 受光侧 No. 使用传感器货号 热印机 使用传感器货号 热印机 ① 40181502 CN13 27 40181501 CN13 33 ② 40181502 CN13 31…
维修调整要领书
8-7

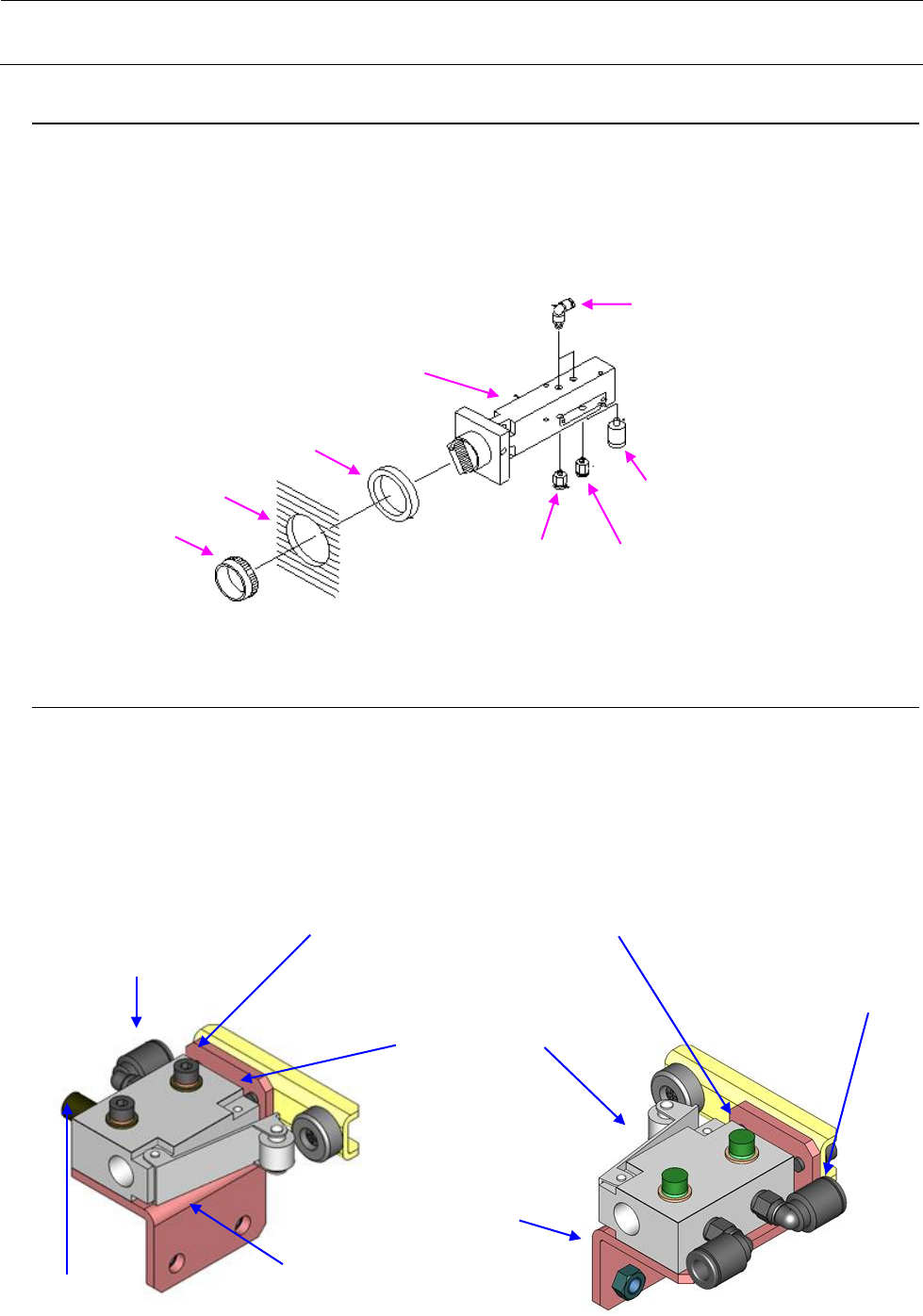

选择器的更换
1） 关闭主体的总压缩空气阀门。（手阀）
2） 向左转动选择器盖，从护罩上卸下选择器。
3） 给半管接头、消音器更换新的选择器，请用盖子把保护罩固定在选择器上。
4） 打开主体的总压缩空气阀门。
8-8
机械操纵阀的更换（选购品，供料器台车）
1） 请切断主机的主压力空气。（手阀）
2） 请拆下弯管接头上连接的空气管子。
3） 请拆下安装螺丝，将阀从台架阀托架上卸下。
4） 请把弯管接头、消声器换装到新的机械操纵阀上。
5） 装配请按相反的步骤进行。
万向弯管×2个
PJ304065103
选择器
PV0151170A0
单向阀
PV025103000
半管接头
PJ301065103
消音器
PX055104000
保护罩安装螺钉
盖子
橡皮圈3枚
台架阀L組件
台架阀R組件
台架阀托架 R
40206467
械操纵阀
PV010505000
弯管接头
PJ304040505
弯管接头×2个
PJ304040505
安装螺丝×2个
安装螺丝×2个
台架阀托架 L
40206466
消声器
PX050501000
8-6
维修调整要领书
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
9
供料器浮动传感器的更换·调整
9-1

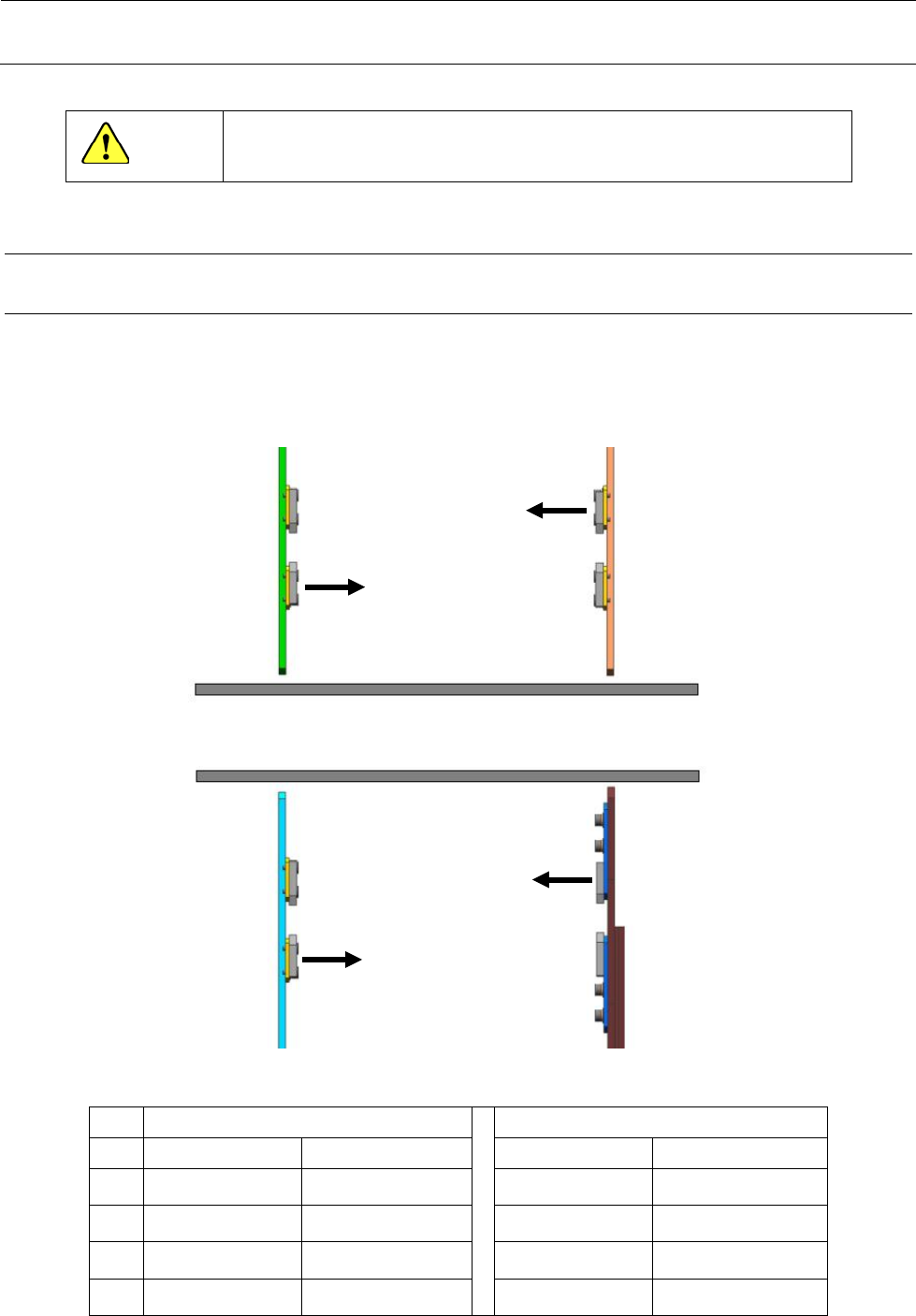

传感器的更换和高度调整
1） 在JM-50中传感器被按下图所示进行配置。
更换传感器后必须进行高度调整。
投光侧
受光侧
No. 使用传感器货号
热印机 使用传感器货号
热印机
① 40181502 CN13 27 40181501 CN13 33
② 40181502 CN13 31 40181501 CN13 25
③ 40181502 CN13 31 40181501 CN13 25
④ 40181502 CN13 27 40181501 CN13 33
投光
投光
投光
投光
受光
受光
受光
受光
前侧
背侧
供料器浮起（机械式内侧）
供料器浮起（机械式内侧）
供料器浮起（机械式外侧）
供料器浮起（机械式外侧）
①
②
③
④
前侧左
前侧右
背侧右
背侧左
9-1
维修调整要领书

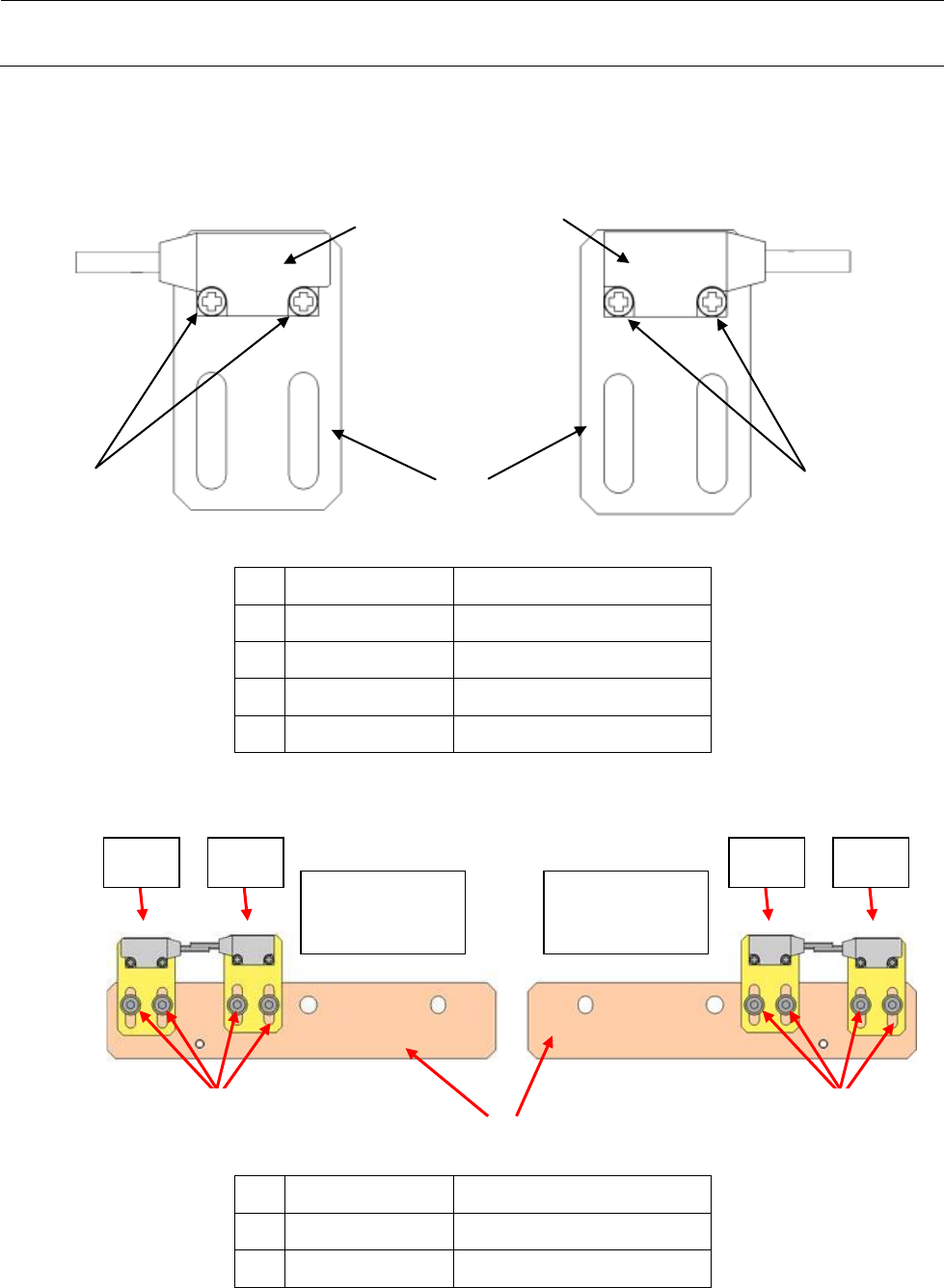

2） 要更换的传感器请如下图所示进行组装。
货号 品名
① 40110190 FSD_BR
② - 受光传感器
③ - 投光传感器
④ SM4020501SC SCREW M2 L=5
货号 品名
① 40206473 FDS_BASE
② SL6030692TN SCREW M3 L=6
受光侧
投光侧
②
③
④
④
①
①
前侧左
背侧右
前侧右
背侧左
② ②
投光 受光 投光 受光
9-2
