维修调整要领书

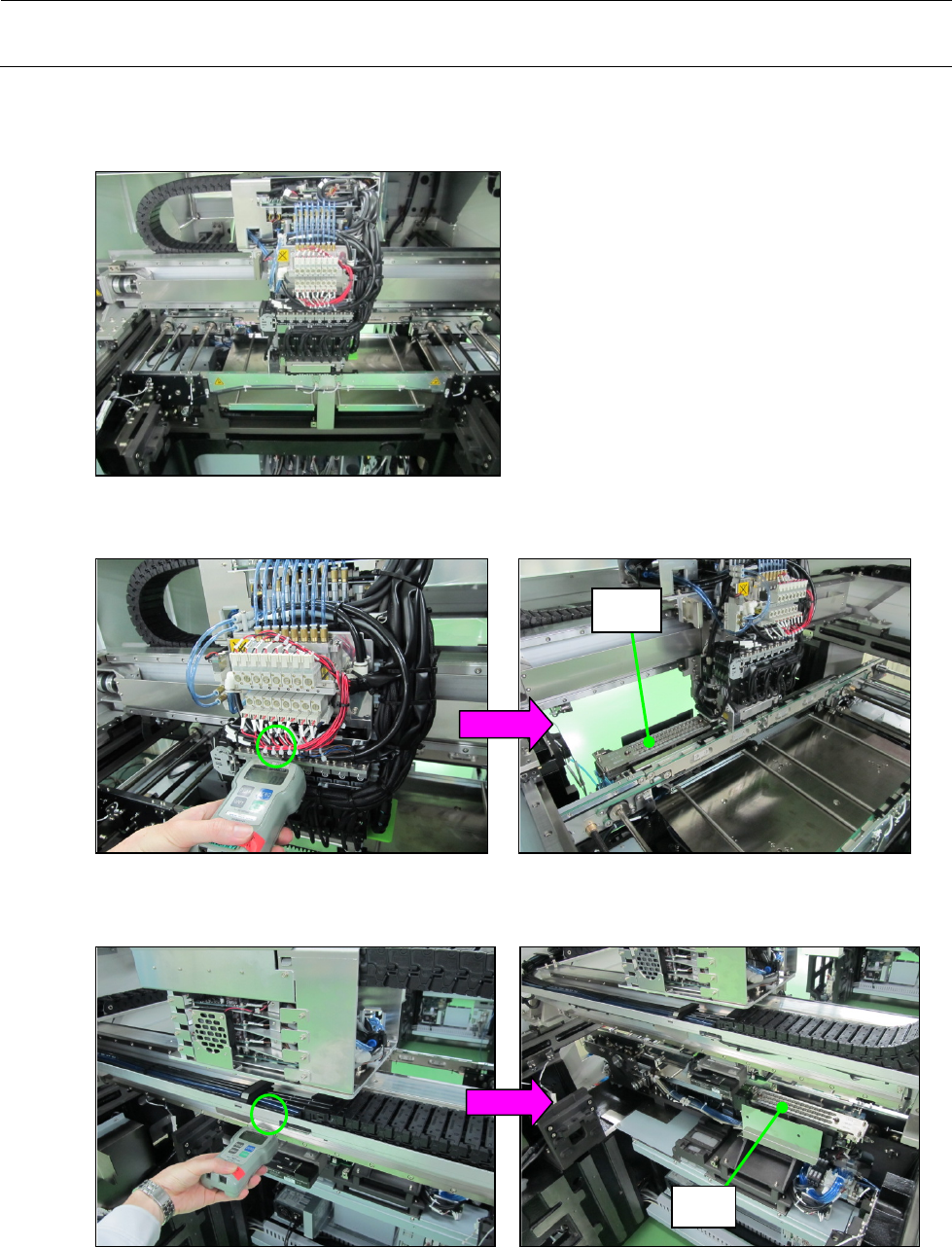

（6）Y 轴的滑动负荷测量方法
1） 将 HEAD_UNIT 移动到正中间，使 X 轴框架移到身前处。
2） 从前侧按到 ATC 附近，测定 3 次最大值后求平均值。
3） 将 X 轴框架移到背侧，从背侧按到 ATC 附近，测定 3 次最大值后求平均值。
（7）确认（6）之 2）的平均值与（6）之 3）的平均值之差为 15[N]以下。
ATC
ATC
1-55
维修调整要领书
（8）再来回几次移动 HEAD，使 X_AXIS_FRAME_ASM 从前侧 Y_STOPPER 移动至触碰后侧
Y_STOPPER，检查移动是否阻滞。
移动阻滞时，回到 1-7-4（5）从新调整。
（9）固定 YL、YR 的联轴节_螺丝。（紧固扭矩=7[N・m]）。
②转动滚珠丝杠侧将被固定在上部位置的联接固定螺钉
①从机械端移动 X 框至 10mm 的位置
①移动 X 框到机械终端。
②联轴器的电机侧的下调将检查你面临的上侧。
1-56
维修调整要领书

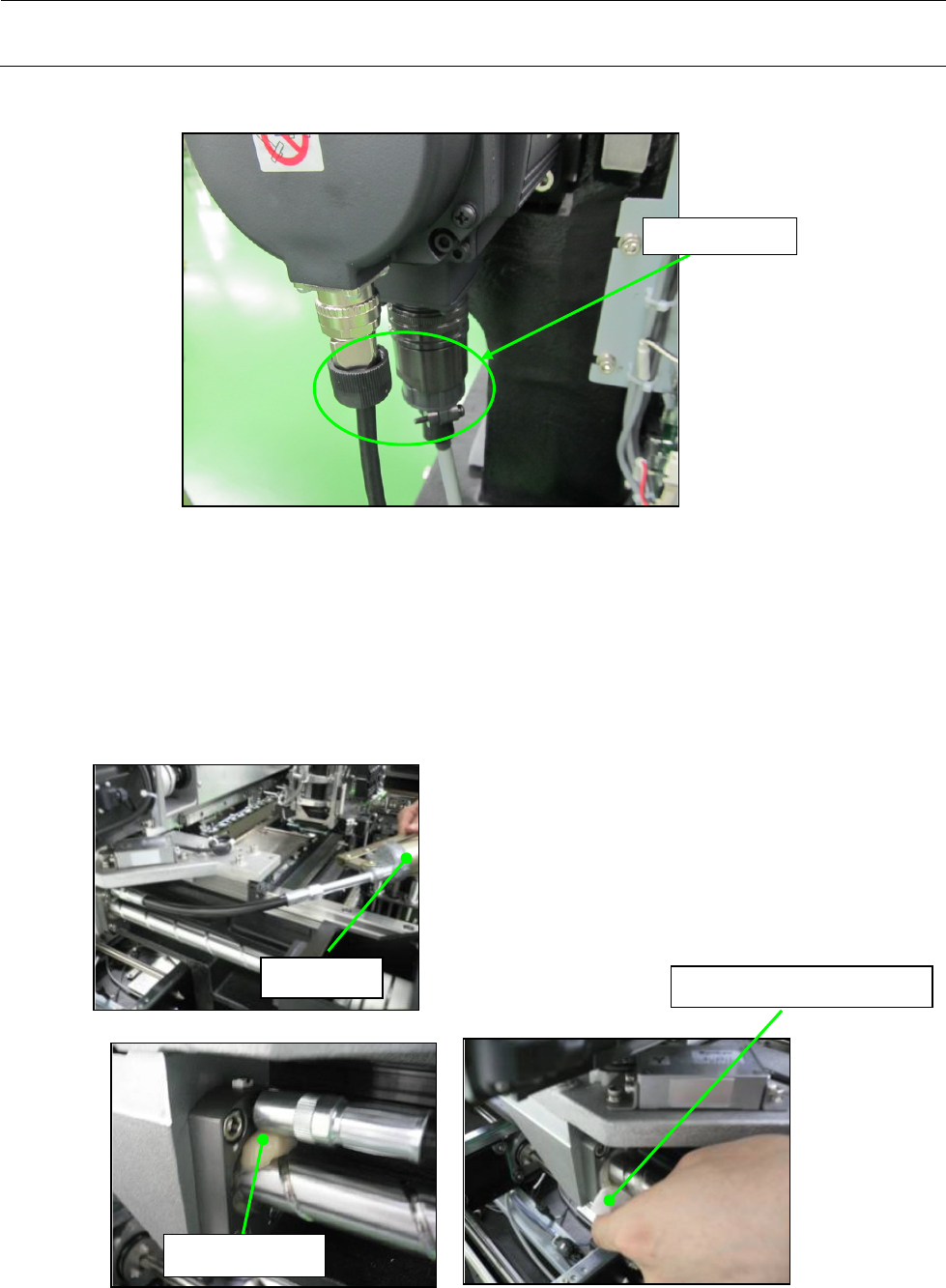

（10）连接好 1-7-1（8）中拆下的 Y_MOTOR 的编码器电缆。
（11）原点粗调的从新调整、动作确认
1） 接通装置主机的电源，进行原点粗调。
2） 断开装置主机的电源并再次接通电源启动后，确认返回原点。
（12）在跑合运转前加注 NSL 润滑脂，将 HEAD_UNIT 从前到后、从后到前地移动，使润滑脂涂及
整个轴。
※ 溢出的润滑脂要用回丝擦去。
（13）进行跑合运转（预热运转_对角・高速 2）8 小时左右。
※ 以 8 小时作为大致的时间标准。
润滑脂枪
用回丝擦拭溢出的润滑脂。
溢出的润滑脂
安装连接器。
