维修调整要领书
2-20
2-1-9-3 传感器阈值的设定
1) 确认「L-ON/D-ON」显示灯的 L 处于点亮。
2) 如果 L 未点亮，按下「动作模式切换按钮」，切换至 L 点亮。
3) 用手旋转θ轴，将皮带的白色部与传感器检测位置对齐，在接受光量约达到最大位置处按下
「TEACH 按钮」。
4) 用手旋转θ轴 180 度，将皮带的黑色部位与传感器检测位置对齐，按下「TEACH 按钮」。
5) 按照皮带白色部位的接受光量、皮带黑色部位的接受光量、设定的阈值的顺序进行显示，再返回
到接受光量显示。
6) 用手旋转θ轴，确认在皮带白色部位「动作显示灯」点亮，在其他位置显示灯熄灭。

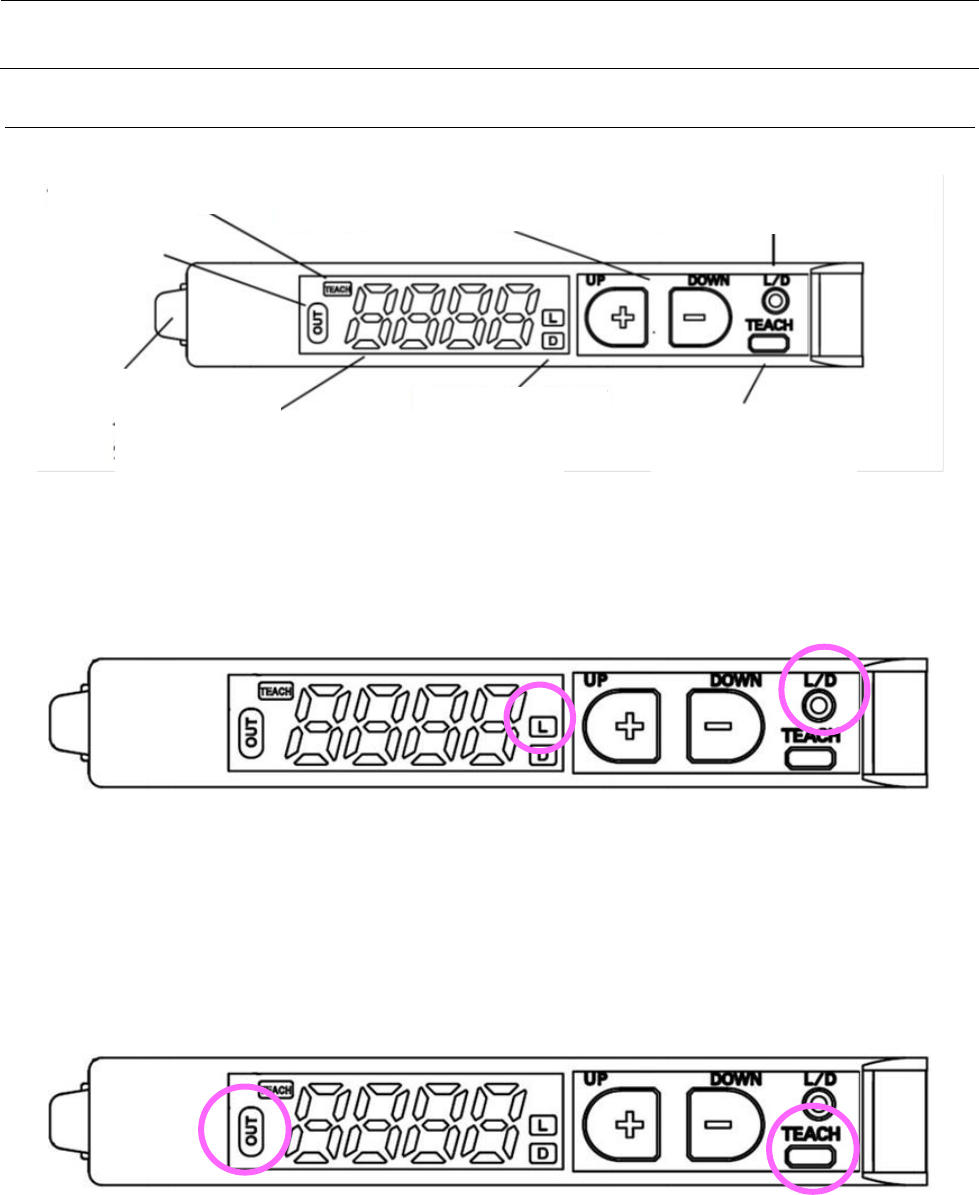

动作显示灯
示教显示灯
手动调整用按钮
手动调整阈值（UP/DOWN）
动作模式切换按钮
L-ON/D-ON
的切换
TEACH 按钮
执行示教
锁紧光纤单元
数字显示灯
显示接受光量及阈值等传感器的状态
L-ON/D-ON 显示灯
维修调整要领书
2-21
2-2 更换贴装头部分后的从新调整
ZA 轴
高度偏差
激光
偏差
贴装头
偏差
测量元件
速度
扩展 T-轴
偏差
FCS
（激光）
贴装头装置
○ ○ ○ ○ ○
Z 电动机
○
○
θ电动机
○
○ ○ ○
同步皮带 Z
○
同步皮带θ
○
○ ○ ○
LNC120
○ ○
○
○
Z 滑动轴
○ ○
○
ZA-轴电动机 ○ ○
※ MS 参数请从左边按顺序输入。
※ 更换贴装头装置组、Z 电动机、同步皮带 Z 后进行激光偏差输入时，请将激光偏差的基板上面
高度值置为 0 之后重新取得。
※ 如果仍是更换前的偏差值，有些情况下可能不能正确取得偏差或不能自动取得。
维修调整要领书
3-1
3 贴装头周边部件
3-1 电磁阀装置
3-1-1 电磁阀的更换
1) 关闭主机的空气源。
2) 拆下贴装头 SV 托架。请参照 2-1-6【Z 马达的更换】步骤。
3) 根据需要从贴装头 SV 托架上拆下电磁阀单元装置。
4) 拆下各电磁阀。（注意避免丢失电磁阀背面的垫圈）
5) 装配请按相反的步骤进行。
6) 更换后请手动控制贴装头真空的 ON/OFF，确认动作。
※ 盆头螺钉（2 个）和垫圈（1 个）是各电磁阀的附属品。
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。

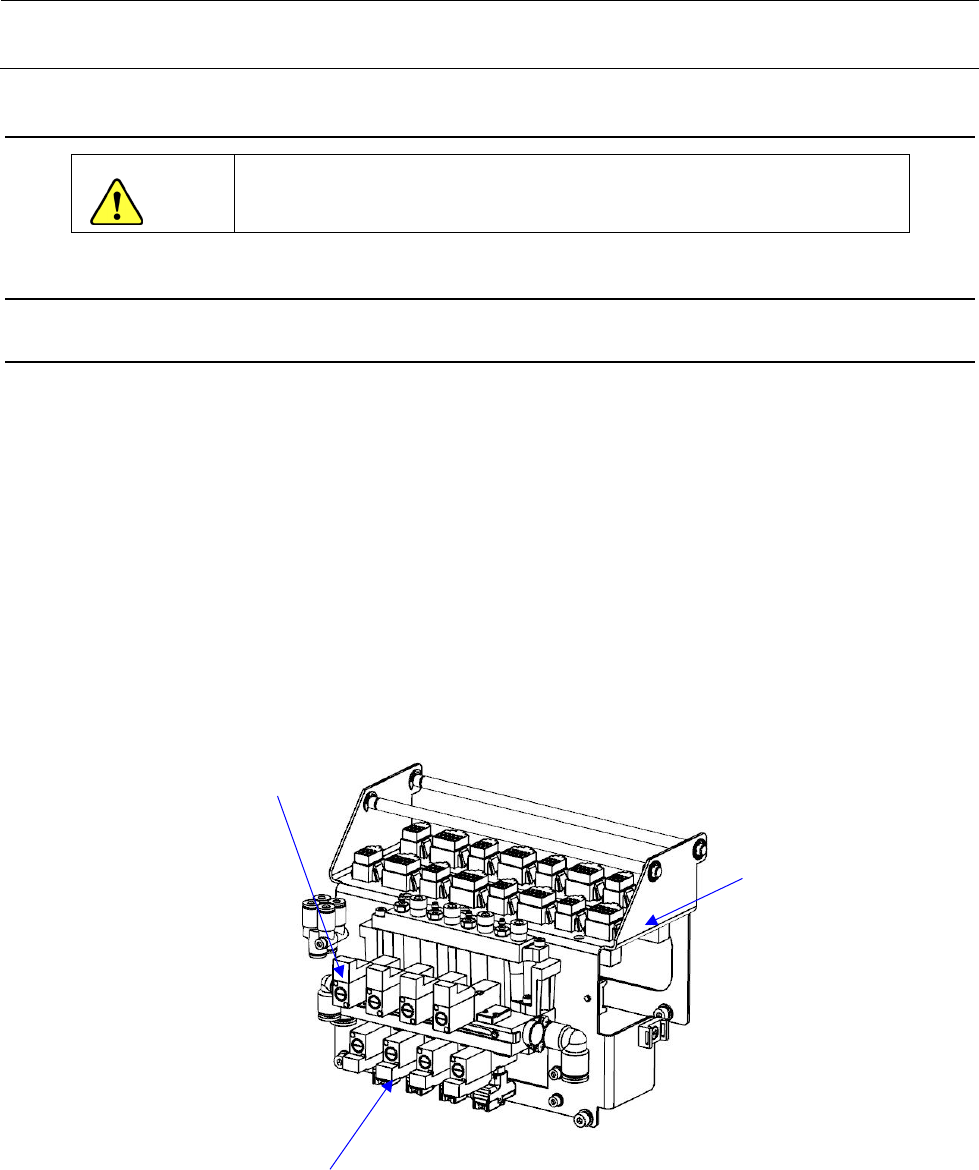

贴装头
SV
托架
真空破坏用电磁阀
真空发生用电磁阀
