6-4 Samsung Component Place r SM471 Administrator's Guide 두 점을 티칭한 후 “ Enter ” 키를 누르면 초기각도 티칭작업이 완료됩니다 . <5. P lace Origin> 영역 PCB 기판의 장 착원점을 설정합니다 . 이 원점은 System 의 PCB Origin 에서 PCB 기판의 장착원점까지의 오프셋으로 정의됩니다 …
6-3
Board
정의
메 모 보정을 하려면 다음과 같은 조건이 동시에 만족되어야 합니다.
컨베이
어의 작업스테이션에 PCB반입
사용자
모드가 ‘작업자’가 아닌 상태
PC
B의 피두셜마크가2점 이상 설정
<Initial Theta - Teach> 버튼
PCB의 초
기각도를 티칭하는 기능을 수행하는데 클릭하면 다음의 화면을 순
차적으로 표시합니다.
PCB의 초
기각도를 티칭하는 기능을 수행하는데 클릭하면 다음의 화면을 순
차적으로 표시합니다.
PCB위의 가로
로 평행한 위치의 두 점이나 세로로 평행한 위치의 두 점의 좌
표를 티칭하면 자동으로 PCB의 초기 각도를 계산하여 PCB의 틀어짐을 보
상합니다.
PCB기판 위의 가로나 세로
로 평행한 위치의 두 점 중에서 첫 번째 점을 티칭
합니다. 티칭한 후 “Enter”키 를 누르면 다음 화면을 표시합니다.
PCB기판 위의 가로나 세로
로 평행한 위치의 두 점 중에서 두 번째 점을 티칭
합니다. 티칭한 후 “Enter”키 를 누르면 다음 화면을 표시합니다.
6-4
Samsung Component Placer SM471 Administrator's Guide
두 점을 티칭한 후 “Enter”키를 누르면 초기각도 티칭작업이 완료됩니다.
<5. P
lace Origin> 영역
PCB기판의 장
착원점을 설정합니다. 이 원점은 System 의 PCB Origin에서 PCB
기판의 장착원점까지의 오프셋으로 정의됩니다. 설정된 좌표를 기준으로 작업
할 Board의 기준점을 설정합니다.
일반적으로 St
opper에 가까운 패턴을 정하여 설정합니다. Board 내에 확인하기
쉬운 위치로 지정하십시오.
[Case 1 - Board Stop 을 활용]
좌표 확인이 용이하
지 않으므로 어레
이PCB에 적용하기 어려움
[Case 2 - PCB내의 패턴을 활용 ]
PCB내의 패턴
을 활용해 좌표 확인
이 용이하므로 어레이PCB에 적용
6-5
Board
정의
<Origin X> 에디트박스
PCB기판의 장착원
점의 X좌표를 설정합니다.
<O
rigin Y> 에디트박스
PCB기판의 장착원
점의 Y좌표를 설정합니다. <Origin X> 또는 <Origin Y>
에 커서를 클릭하고 <8. Teach> 영역의 <Move> 또는 <Get> 버튼을 클릭하면
, 콤보박스에서 선택된 대상을 기준으로 장착원점을 티칭할 수 있습니다 .

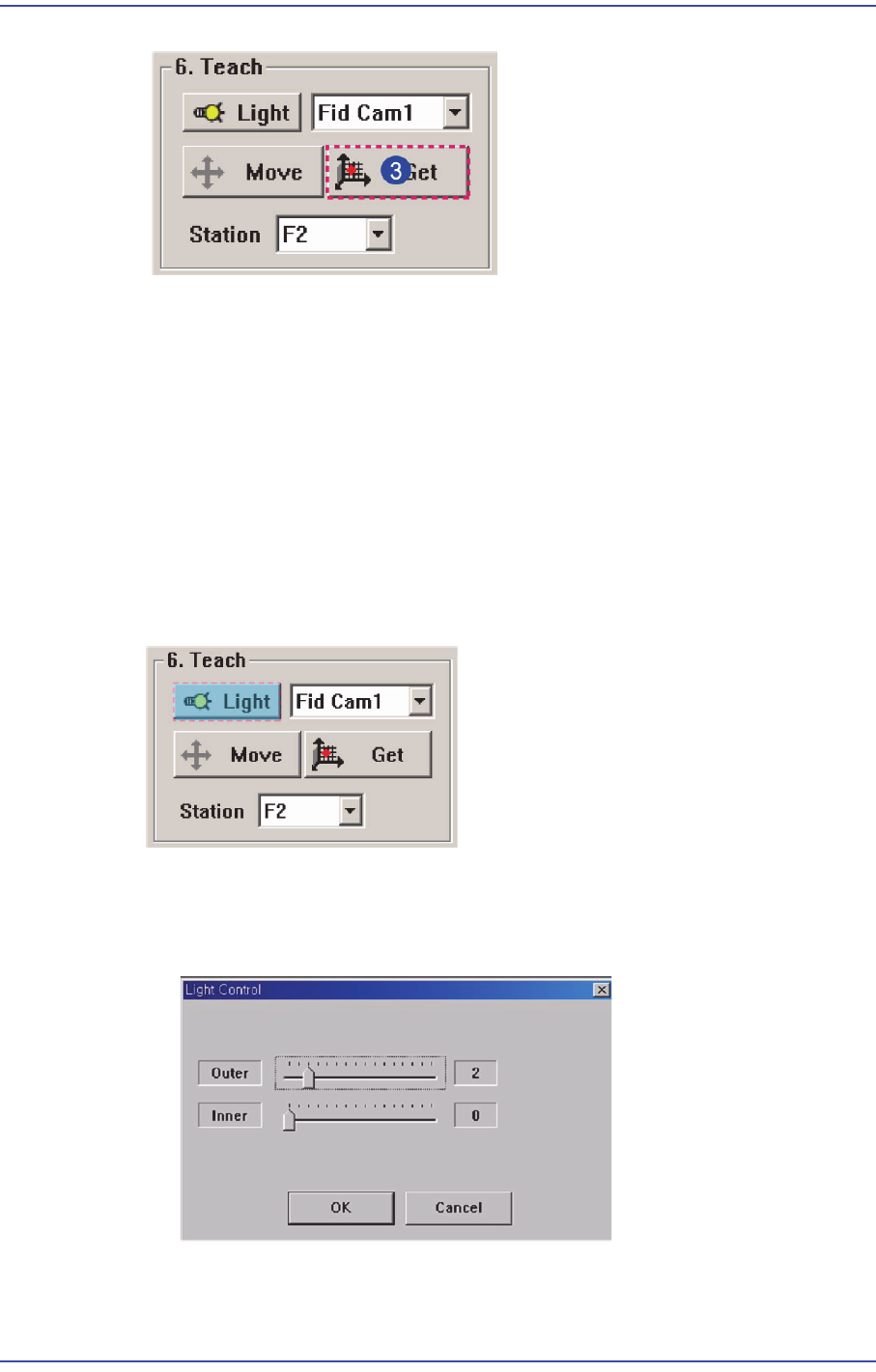

<6. Tea
ch> 영역
XY, Z축 구동모
터를 회전시켜 콤보박스에서 선택된 대상을 지정한 좌표의 위치
로 이동시키거나, 현재 좌표를 얻기 위해서 사용됩니다.
<Li
ght> 버튼
피두셜카메라의 조명을 설
정합니다. 이 버튼을 클릭하면 다음과 같은 대화
상자를 표시합니다.
콤
보박스
XY, Z축 구동
모터를 회전시켜 지정한 좌표의 위치로 이동시킬 대상을 선택
