11.1. Product Main
11.1.1. Product Monitor
PCB 생산과 관련된 진행상황 및 생산정보를 제공합니다.
그림
11.3
“
Product
”
바탕화면

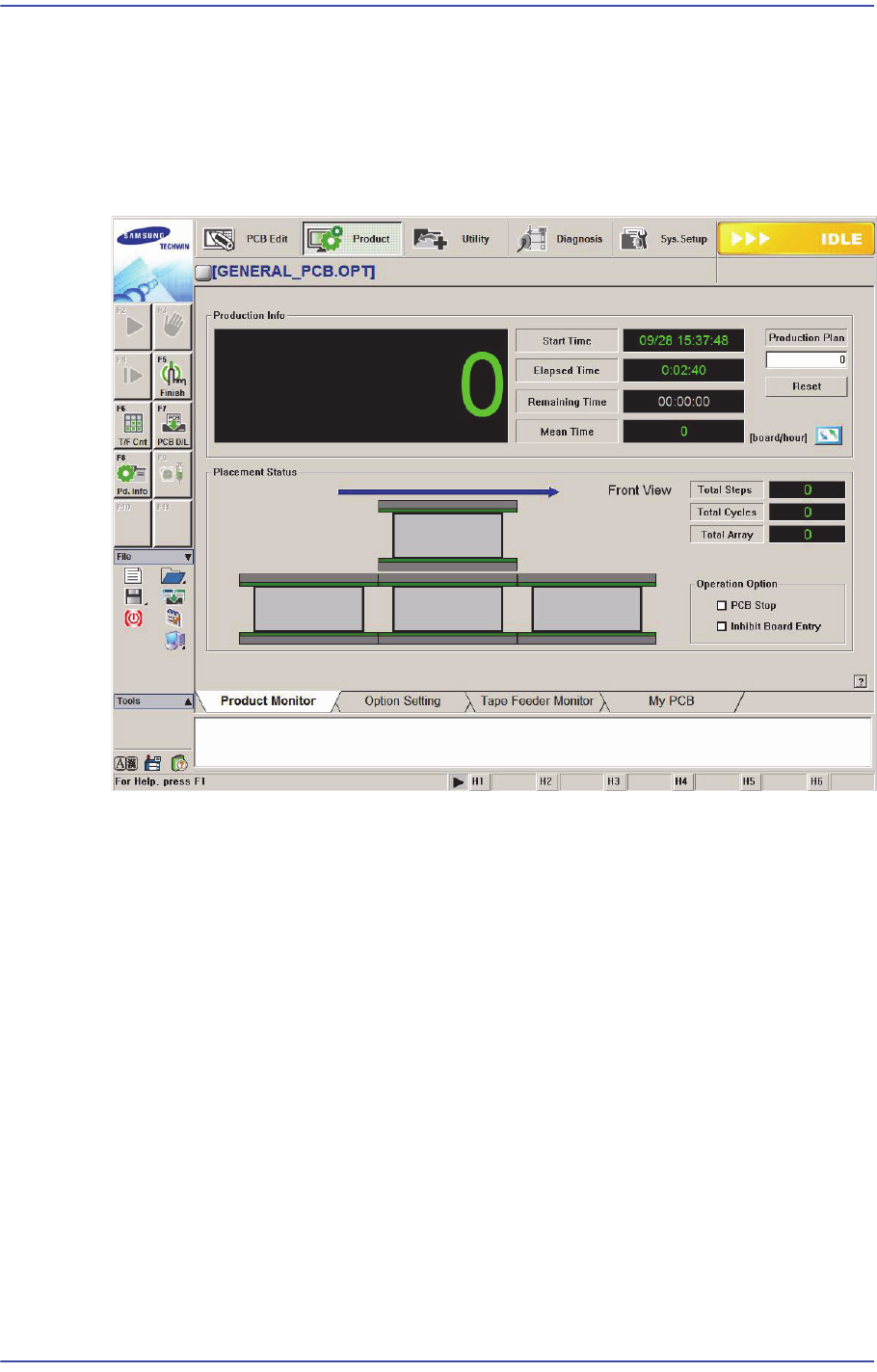

‘PCB D/L’ 하위메뉴를 선택하면 현재 편집한 PCB데이터를 장비로 전송하고, 바
탕화면이 다음과 같이 표시됩니다 .
11-3
Production Setup
<Production Info> 영역
작업의 진행상
황을 그래픽으로 표시합니다.
<S
tart Time> Static박스
장비 Operation Panel의 <Start>
버튼이 눌러진 시간을 나타냅니다.
<El
apsed Time> Static박스
<Start> 버튼이 눌러
진 이후 경과된 시간을 나타냅니다.
<
Remaining Time> Static박스
전체 PCB의 생산
이 완료되기까지 남은 예상 시간을 나타냅니다.
<M
ean Time> Static박스
PCB 생산
과 관련된 다음과 같은 다양한 정보를 보여줍니다.
우측의 버튼
을 클릭하면 각기 다른 형태의 정보를 보여줍니다.
<s
ec/board>
한 장의PCB가 Work
Station으로 투입되어 작업을 마치고 다음 PCB가
투입되기까지 소요된 평균 시간을 초 단위로 나타냅니다.
<CPH>
최초 PCB가 W
ork Station 으로 투입된 이후, 한 시간 동안 장착된 부품 수
를 나타냅니다.
11-4
Samsung Component Placer SM471 Administrator's Guide
<board/hour>
최초 PCB가 Work Station으로 투입된 이후, 한 시간 동안 생산된 PCB의
수를 나타냅니다.
<Production Plan> 에디트박스
전체 작업 할 PCB 매수를 설정합니다. 값이 0이 되면 생산을 멈춥니다.
<Reset> 버튼
작업 완료한 PCB 매수를 “0”으로 초기화합니다.
<Placement Status> 영역
PCB기판에 관한 데이터를 표시합니다. 컨베이어로 PCB가 투입되는 상황을 그
래픽으로 보여주고, PCB의 작업의 진행상황을 백분율로 표시합니다.
<Total Steps> Static 박스
전체 Step 개수를 표시합니다.
<Total Cycles> Static 박스
전체 Cycle 개수를 표시합니다.
<Total Array> Static박스
전체 Array PCB 개수를 표시합니다.
<Operation Option> 영역
작업 중 선택하여 실행할 수 있는 기능입니다.
<PCB Stop> 체크박스
작업중에 이 기능을 선택하면 현재 장착영역에 있는 PCB 에 대한 장착작업
을 마무리 한 후 장비를 일시 정지시킵니다. 그리고, 다음 화면과 같이 표시
됩니다.
이때, 장비의 상태는 “RUN_RDY” 입니다. “RUN_RDY” 상태에서의 장비
의 정지는 장비의 정지 Count 에 포함되지 않습니다.
