7-54 Samsung Component Place r SM471 Administrator's Guide <Test> 버튼 설정한 Align 데이터를 사용해서 부품 인식 테스트를 실시합니다 . 자세한 사항 은 “ 7.1.1 공통 Align Data ” 참조하시기 바랍니다 . <Image Capture> 버튼 부품 이미지를 조명값을 자동적으로 단계적으로 변…
7-53
부품
등록
Align 크기를 설정합니다.
<X Lead Num> 에디트박스
X방향의 Lead의 개수를 입력합니다.
<Y Lead Num> 에디트박스
Y방향의 Lead의 개수를 입력합니다.
<Total X> 에디트박스
부품 전체의 X방향 크기를 표시합니다. <Body X>와 <Lead Length>가 결정
되면 계산해서 표시합니다. ( <Body X> + <Lead Length> * 2 )
<Total Y> 에디트박스
부품 전체의 Y방향 크기를 표시합니다. <Body Y>와 <Lead Length>가 결정
되면 계산해서 표시합니다. ( <Body Y> + <Lead Length> * 2 )
<Tolerance> 에디트박스
부품 데이터의 여유치를 입력합니다. 기본값은 30%입니다.
<Body X> 에디트박스
부품 몸체의 X방향 크기를 입력합니다.
<Body Y> 에디트박스
부품 몸체의 Y방향 크기를 입력합니다.
<Lead Width> 에디트박스
Lead의 폭을 입력합니다.
<Lead Pitch> 에디트박스
Lead의 Pitch를 입력합니다.
<Lead Foot> 에디트박스
Lead가 바닥면에 접촉하는 길이를 입력합니다.
<Lead Length> 에디트박스
Align Camera에 보이는 Lead의 길이를 입력합니다.
이 외 설정항목은
“
7.1.1
공통
Align Data
”
참조하십시오.
<Option> 영역
Align Option데이터를 설정합니다. 자세한 사항은
“
7.1.1
공통
Align Data
”
참조
하시기 바랍니다.
<Move> 버튼
부품을 수동으로 흡착(Pickup)하여 부품 인식 테스트를 하기 위해서 사용됩니다
. 자세한 사항은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
7-54
Samsung Component Placer SM471 Administrator's Guide
<Test> 버튼
설정한 Align 데이터를 사용해서 부품 인식 테스트를 실시합니다. 자세한 사항
은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
<Image Capture> 버튼
부품 이미지를 조명값을 자동적으로 단계적으로 변환하여 이미지로 저장하고
사용자는 그 중 가장 인식이 잘 된 이미지 조명값을 확인하여 저장함으로써 최
적의 조명값을 지정하는데 도움을 줍니다. 자세한 사항은
“
7.1.1
공통
Align
Data
”
참조하시기 바랍니다.
<Auto Teach> 버튼
부품의 Align 데이터를 자동으로 구합니다. 자세한 사항은
“
7.1.1
공통
Align
Data
”
참조하시기 바랍니다.
7.1.3.3. PLCC 부품데이터 설정
PLCC 부품에 관한 Align 데이터를 설정합니다. 자세한 사항은
“
7.1.3.5 QFP
부품데
이터
설정”
를 참조하시기 바랍니다.
7-55
부품
등록
7.1.4. User IC 부품데이터 설정
User IC 부품에 관한 Align 데이터를 설정합니다. 먼저 User IC 부품데이터를 설정하
기 위한 기본 개념을 설명합니다. 다음 그림을 참조 하십시오.

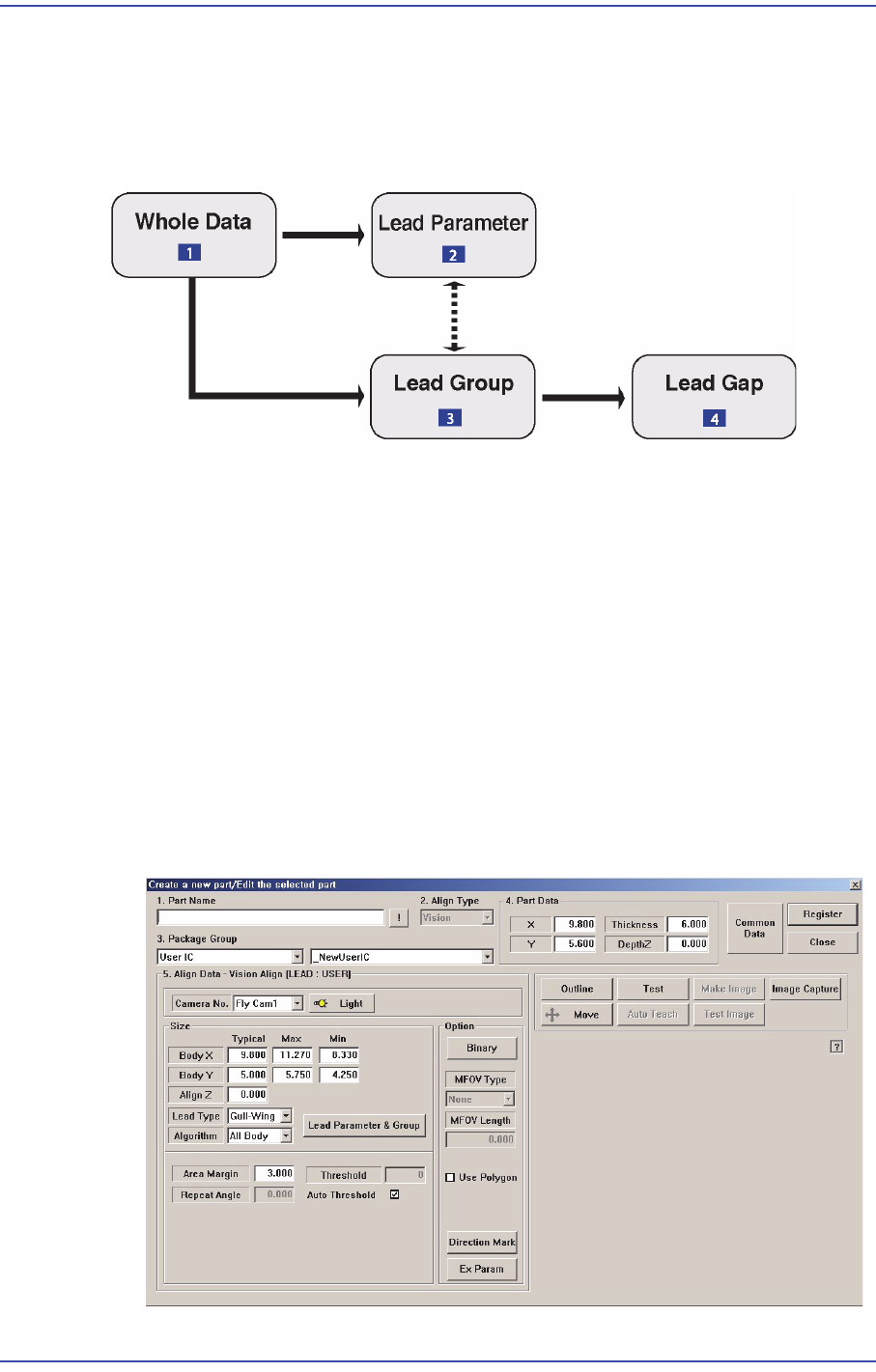

그림
7.22 User IC
부품데이터
설정의
기본
개념
1:
부품의
전반적인
내용을
등록함
2: Lead
의
형상에
대한
정보를
가지고
있는
데이터
3: Lead
들이
모여있는
위치를
지정하는
데이터
4: Lead Group
에서
비어있는
Lead
의
위치에
관한
정보
User IC 부품데이터에는 1 개의 Whole Data가 있습니다.
User IC 부품
데이터는 최대 16개의 Lead Group를 가질 수 있습니다.
User IC 부품
데이터는 Lead Group의 개수보다 같거나 작은 개수( 최대 8 개)의
Lead Parameter 가 존재합니다.
각 Lead Group에 반드
시 1개의 Lead Parameter를 지정해야 합니다.
각 Lead Group은 최대 4개까
지 Lead Gap을 가질 수 있습니다 .
그림
7.23
“
Package Group = User IC
”인
경우의
대화상자
