7-34 Samsung Component Place r SM471 Administrator's Guide Auto Teach 결과데이터를 표시합니다 . A uto Teach 에 실패하면 다음과 같은 메시지 상자가 표시됩니다 . 그림 7.9 “ Auto Teach the selected part-Bad ” 대화상자 <Image Capture> 버튼 부품 이미지 를 조명값…
7-33
부품
등록
<Auto Teach> 버튼
부품의 Align 데이
터를 자동으로 구합니다. Auto Teach에 성공하면 다음과 같은
대화상자가 표시됩니다.
CHIP-Rect, TR, TR2,BGA, SOP, SOP2, SOJ, SOJ2, QFP, PLCC, Flip-Chip 등에
만
적용됩니다.

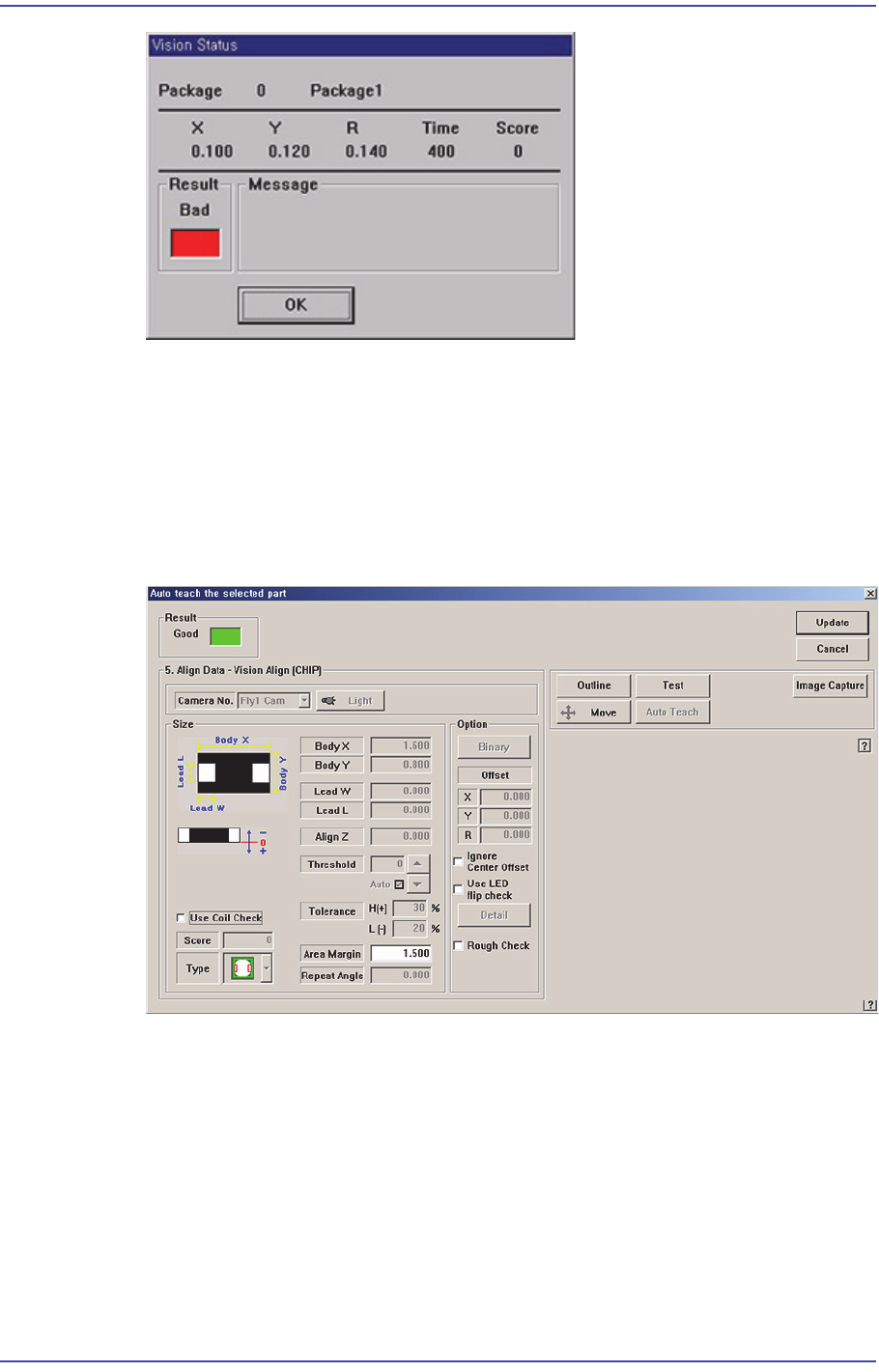

그림
7.8
“
Auto Teach the selected part-Good
”
대화상자
<Result>
Auto Teach성공
여부를 표시합니다.
<
Update> 버튼
Auto Teach로 구한 부품의 Ali
gn 데이터를 저장하고, 대화상자를 닫습니다.
<
Cancel> 버튼
Auto Teach로 구한 부품의 Ali
gn 데이터를 무시하고, 대화상자를 닫습니다.
<Align Data>영역
7-34
Samsung Component Placer SM471 Administrator's Guide
Auto Teach 결과데이터를 표시합니다 . Auto Teach에 실패하면 다음과 같은
메시지 상자가 표시됩니다.
그림
7.9
“
Auto Teach the selected part-Bad
”
대화상자
<Image Capture> 버튼
부품 이미지
를 조명값을 자동적으로 단계적으로 변환하여 이미지로 저장하고
사용자는 그 중 가장 인식이 잘 된 이미지 조명값을 확인하여 저장함으로써 최
적의 조명값을 지정하는데 도움을 줍니다.
그림
7.10
“
Image Capture
”
대화상자
<Camera> 캡션박스
Image Capture에 사용
될 Camera를 표시합니다.
<Filename
> 에디트박스
Image 저장
에 사용될 File명을 입력합니다.
7-35
부품
등록
<Light Level Range> 콤보박스
각 조명별 조명 값 기본 설정 범위를 선택합니다.
Rough
모든 조명의 조명 값을 각각 5씩 증가시켜가며 Image를 저장합니다.
Fine
현재 설정 조명 값의 앞뒤 2단계 범위 내에서 조명 값을 1씩 증가시켜가
며 Image를 저장합니다.
All Range
모든 조명 값 영역에 대해 Image 를 저장합니다.
User Define
사용자가 조명 값 변화 범위 및 간격을 지정합니다.
Repeat Number
Image 저장 횟수를 표시합니다.
Light Level
현재의 조명 값을 표시합니다.
Image Capture Range
Image를 저장하는데 사용될 조명 값의 범위 및 간격을 표시합니다. Light
Level Range가 User Define으로 설정된 경우에는 사용자가 직접 범위를 입력
/수정 할 수 있습니다.
From
조명 값 변화의 시작 Level을 표시합니다.
To
조명 값 변화의 종료 Level을 표시합니다.
Increment
조명 값 변화 간격을 설정합니다 .
<Start> 버튼
Image Capture 작업을 시작합니다.
<Cancel> 버튼
Image Capture 중 작업을 중단합 니다.
<Close> 버튼
대화상자를 종료합니다.
