8-25 공급장치 설정 대각선 꼭지점 좌표 , X, Y 방향 Pi tch 를 각각 입력합니다 . <1 Pocket> 아래 그림과 같이 1 번 Pocket 의 대각 선 꼭지점 좌표와 X, Y 방향 Pi tch 를 입 력합니다 . <1Poket with Angle> 이 기능 은 피듀셜카메라가 트레이의 일정 영역으로만 이동이 가능하고 , 트 레이가 X 축에 완전 히 평…
8-24
Samsung Component Placer SM471 Administrator's Guide
<2Pocket X-Axis>
아래 그림
과 같이 X방향의 임의의 한 Pocket 의 중심 좌표, 2번째 Pocket의
대각선 꼭지점 좌표, X, Y 방향 Pitch를 각각 입력합니다.
<2Pocket Y
-Axis>
아래 그림
과 같이 Y방향의 임의의 한 Pocket 의 중심 좌표, 2번째 Pocket의
8-25
공급장치
설정
대각선 꼭지점 좌표, X, Y 방향 Pitch를 각각 입력합니다.
<1
Pocket>
아래 그림과 같이 1번 Pocket의 대각
선 꼭지점 좌표와 X, Y 방향 Pitch 를 입
력합니다.
<1Poket with
Angle>
이 기능
은 피듀셜카메라가 트레이의 일정 영역으로만 이동이 가능하고, 트
레이가 X축에 완전히 평행하지 않고 기울기를 가지고 설치되었을 경우에
유용한 티칭 방법입니다.
8-26
Samsung Component Placer SM471 Administrator's Guide

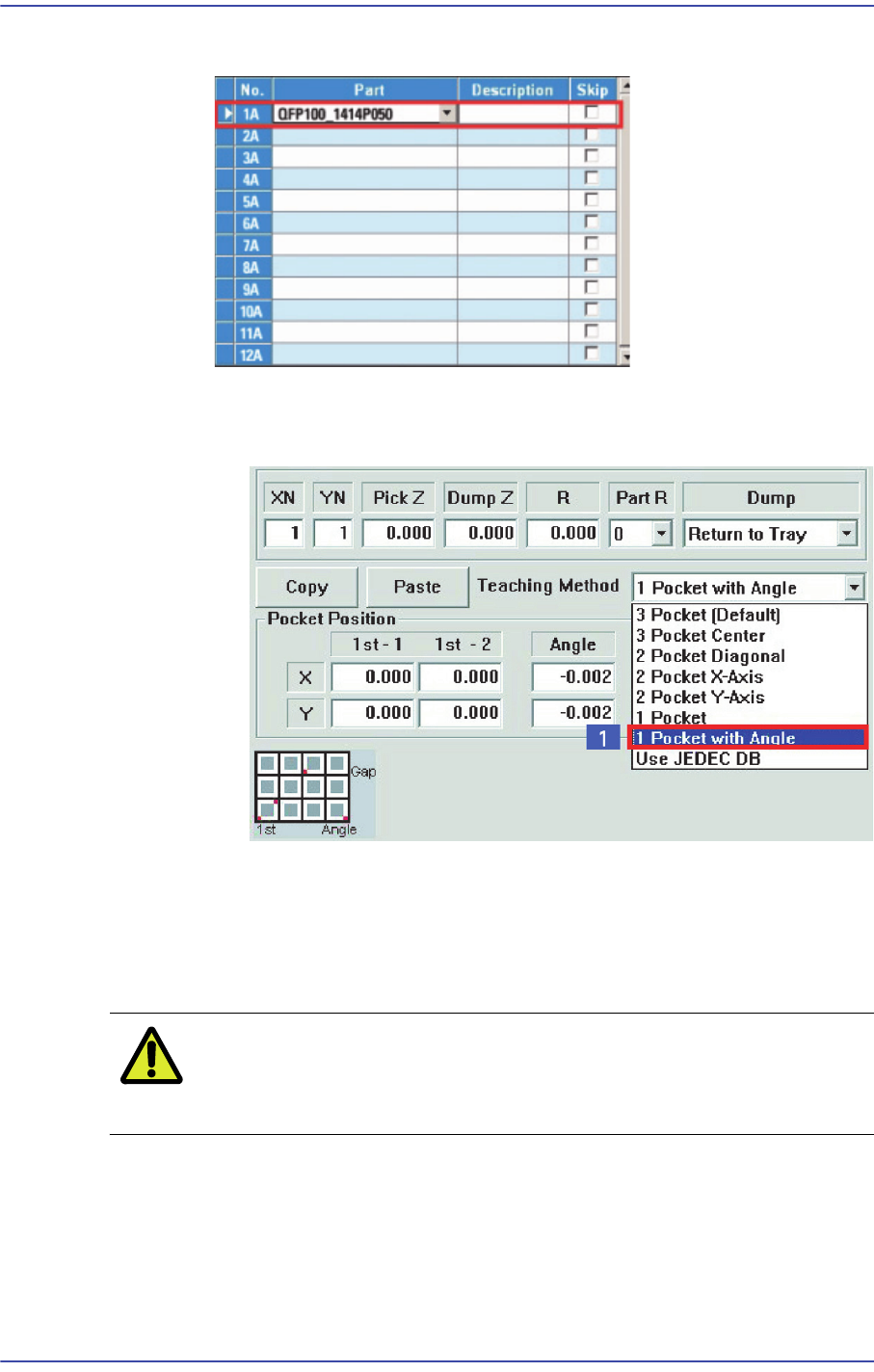

1. 필요한 트레이피더를 선택하십시오.
2. 포켓티
칭 방법은 다음과 같은 순서로 실시하십시오.
(1) 우측 스크롤 메뉴
의 [1 Pocket with Angle] 기능을 선택하십시오.
(2) 제일 먼저 트
레이의 전체 포켓의 수를 입력하기 위해 XN, YN의 값을
입력하십시오.
XN: X 방향
의 전체 포켓 수 (열)
YN: Y 방향
의 전체 포켓 수 (행)
주 의 포켓의 좌표 티칭 전에 반드시 XN, YN 값을 "제일 먼저 " 입력하
십시오. 그렇지 않으면 잘못된 데이터가 입력됩니다.
