12-5 Machine Calibration <Other Device> 영역 Head 이외 의 Device 들의 오프셋 값을 설정합니다 . <F iducial Cam> 에디 트박스 Fiducial Camera 의 XY 오프셋 값을 설정합니다 . 12.1.3. <R Axis> 탭 화면 각 헤드의 R 축 보상 값을 나타내거나 , R 축의 보상여부를 설정합니…
12-4
Samsung Component Placer SM471 Administrator's Guide
그림
12.2
“
Head Offset
”
탭
화면
1: Grid
영역
<Gantry> 콤보박스
설정할 Ga
ntry 를 선택합니다.
<G
rid> 영역
Head 사이
의 오프셋 값을 설정합니다.
<He
ad> 열
Head번호를 표
시합니다.
<X>
열
X 오프
셋 값을 설정합니다. 오프셋 값의 기준은 XY 축이 Home 을 찾았을 때
의 Head1의 X위치를 0으로 정하고, 이 값을 기준으로 정합니다 .
<Y>
열
Y 오프
셋 값을 설정합니다. 오프셋 값의 기준은 XY 축이 Home 을 찾았을 때
의 Head1의 Y위치를 0으로 정하고, 이 값을 기준으로 정합니다 .
<Z> 열
Z 오프셋 값을 설정
합니다. 오프셋 값의 기준은 PCB 기판이 로드되었을 때,
PCB상면을 기준으로 합니다.
<R>
열
R 오프셋 값을 설
정합니다.
12-5
Machine Calibration
<Other Device> 영역
Head 이외
의 Device들의 오프셋 값을 설정합니다.
<F
iducial Cam>에디트박스
Fiducial Camera의 XY
오프셋 값을 설정합니다.
12.1.3. <R Axis> 탭 화면
각 헤드의 R축 보상 값을 나타내거나, R 축의 보상여부를 설정합니다. Camera
Calibration과정 중 R-Axis Offset Calibration을 수행하고 그 결과값을 반영하면 자동
적으로 Update됩니다. 각 헤드의 R축에 대한 보상 적용 여부만 설정하십시오.
그림
12.3
“
R AXIS
”
탭
화면
<Check Data> 영역
각 헤드
의 R축 보상 값을 나타냅니다.
<
Device> 콤보박스
헤드를 선택
합니다.
<
Use Compensation>체크박스
R축 보상 방법의 사용 여부를 각 헤드마
다 설정 할 수 있습니다.
<
Real Max R> 에디트박스
R축의 이
상값에 대한 실제값의 최대 오차를 나타냅니다.
<
Real Min R> 에디트박스
R축의 이
상값에 대한 실제값의 최소 오차를 나타냅니다.
12-6
Samsung Component Placer SM471 Administrator's Guide
<Err Max> 에디트박스
R축의 실제
값에 대한 보상값의 최대 오차를 나타냅니다.
<Err Min> 에디
트박스
R축의 실제
값에 대한 보상값의 최소 오차를 나타냅니다.
<
Update> 버튼
변경한 사항
을 장비로 전송하고 대화 상자를 닫습니다.
<
Cancel> 버튼
변경한 사항
을 무시하고 대화 상자를 닫습니다.
12.1.4. <Fly-Fix Offset> 탭 화면
각 헤드 별로 Fly-Fix 옵셋을 설정 할 수 있습니다. Camera Calibration과정 중 Fly to
Fix Offset Calibration을 수행하고 그 결과값을 반영하면 자동적으로 Update됩니다.

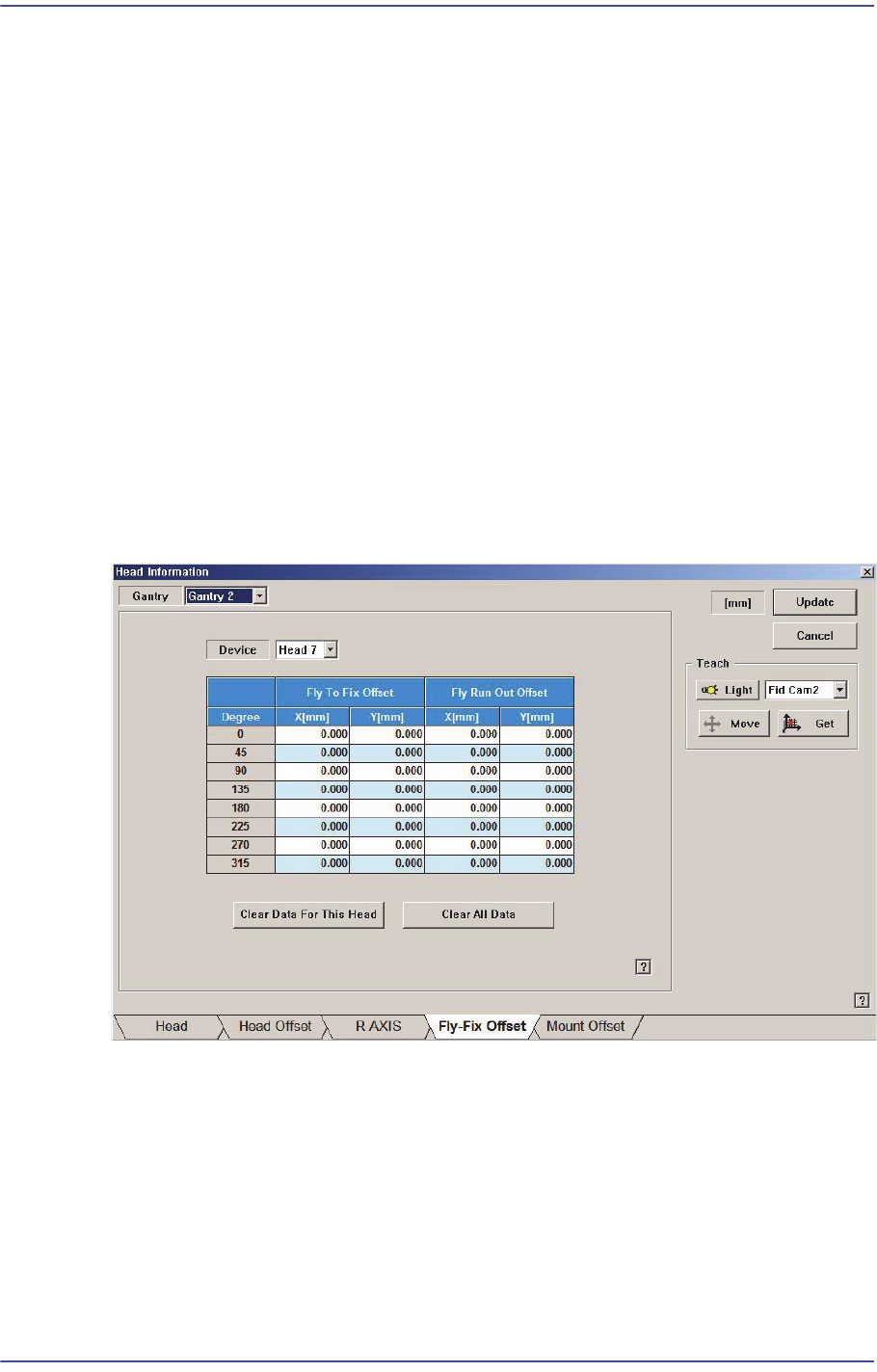

그림
12.4
“
Fly-Fix Offset
”
탭
화면
<Device> 콤보박스
각 헤드 별로 Fly-F
ix 옵셋을 설정 할 수 있습니다.
<
Fly To Fix Offset>
<De
gree> 열
45도 간
격으로 각도별 Fly-Fix 옵셋을 설정 할 수 있습니다.
<X, Y> 열
X, Y의 Fly-F
ix 옵셋을 설정 할 수 있습니다.
