6.4. Bad Mark 설정
Array PCB내의 소형PCB가 양품인지 불량품인지를 PCB 상에 표시하는 마크를 ‘배
드 마크’라고 하고, 불량품으로 표시된 소형 PCB 는 작업하지 않습니다 .
<Bad Mark…> 버튼
을 클릭하면 Bad Mark데이터를 편집하는 다음과 같은 대화상자
가 표시됩니다.
6-28
Samsung Component Placer SM471 Administrator's Guide
그림
6.6
“
Bad Mark Position
”
대화상자
(Position Type
이
“
None
”인
상태
)
<Block Select> 콤보박스
멀티 PCB인 경우
“보드 정의
” 대화상자에서 선택한 모델이 자동으로 선택되며, 해당 콤보박
스는 비활성화됩니다.
Bloc
k PCB인 경우
설정할 모델을 선택
한 후, 다른 항목들을 설정하십시오.
<1
.Use> 체크박스
Bad Mark의 사용 여부를 선
택합니다.
<2. P
osition Type> 콤보박스
6-29
Board
정의
Bad Mark의 유형을 선택합니다. 선택 가능한 Bad Mark는 다음과 같습니다.
None: Bad Mark가 없
습니다.
Array: 첫번
째 소형PCB상의 Bad Mark위치를 티칭하고 이미 설정되어 있
는 Array of
fset을 이용하여 각 소형 PCB 들의 Bad Mark 들의 위치를 결정합니다.
6 Array: Bad Mark의 옵셋
을 설정하여 자동으로 Bad Mark들의 위치를 결
정합니다.
<3. Mark
Position> 영역
<1. Position Type> 콤보박
스에서 “None”을 선택하지 않은 경우에는 선택한 인
식 유형에 따라 데이터가 생성됩니다. 생성되는 데이터 개수는 다음과 같습니다
<Position Type> 이 “Array”인 경우 : 1개
예를 들어<Position Type>콤보박
스에서 “Array”를 선택한 경우의 대화상자는
다음과 같습니다. (Array PCB개수가 4개로 설정된 경우)

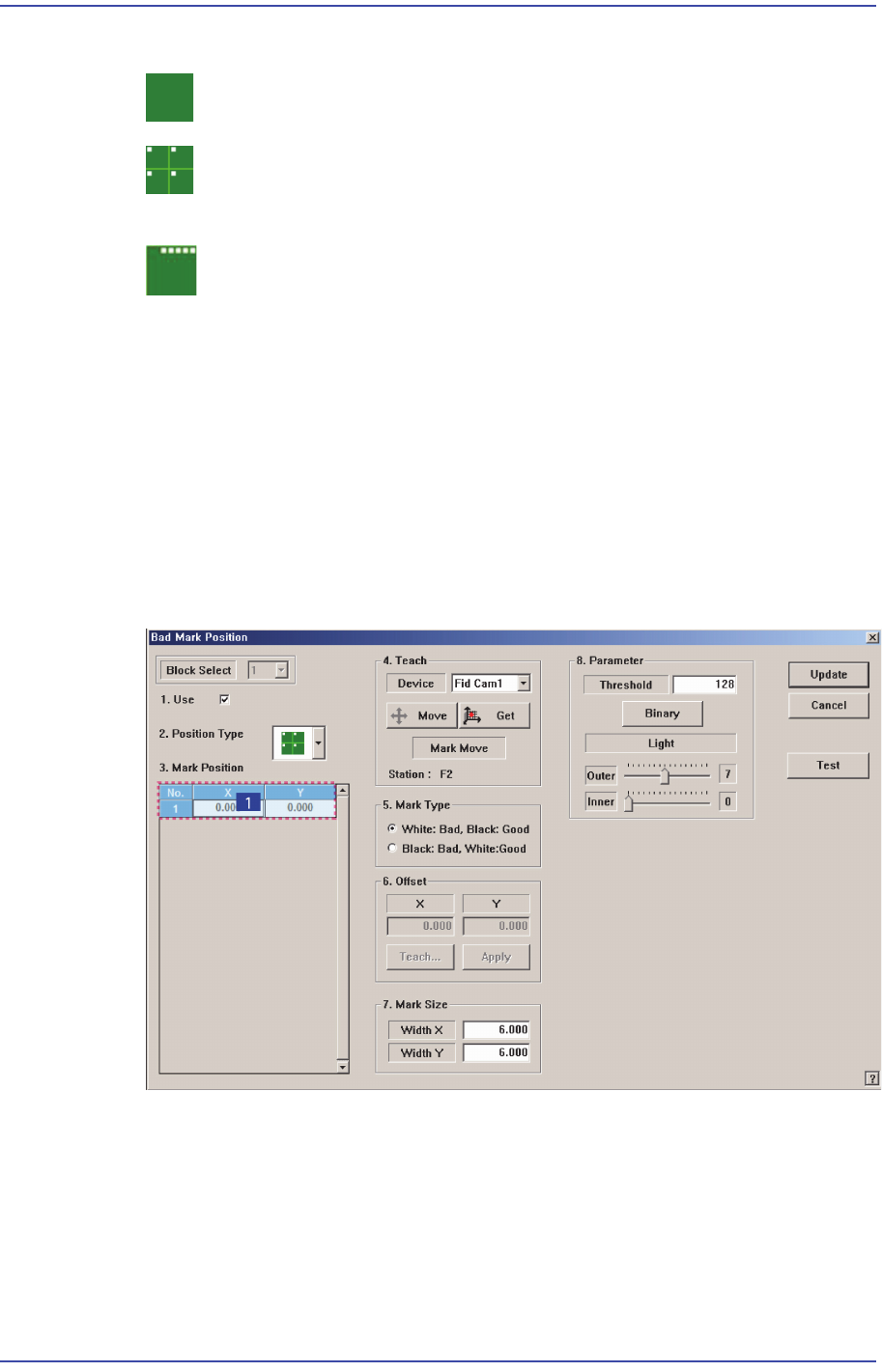

그림
6.7
“
Bad Mark Position
”
대화상자
(Position Type
이
”
Array
”인
상태
)
1:
그리드셀
<No> 열
Bad Mark데이
터의 일련번호 입니다.
<X
> 열
Bad Mark의 X 위
치값입니다.
