13-32 Samsung Component Place r SM471 Administrator's Guide 13.6.3. Tray Feeder 다음의 화면은 Device List 에서 “ Tray ”를 선택한 경우입니다 . Tray 에 관한 데이 터 를 설정합니다 그림 13.15 “ Standard Device – Tray ” 대화상자 리스트박스 설정할 Tray T ype 을 선…
13-31
System Setup
있습니다.
13.6.2. Stick Feeder
다음의 화면은 리스트박스에서 “Stick”을 선택한 경우입니다. Stick Feeder 에 관한
데이터를 설정합니다.
그림
13.14
“
Standard Device – Stick
”
대화상자
리스트 박스
설정할 Stick Feeder Type을 선택합
니다.
<Defa
ult Feed Time> 에디트박스
Feed Time을 설
정합니다.
<Width – Left> 영역
<Rig
ht> 에디트박스
Stick Feeder의 왼쪽 폭을 설
정합니다.
<Rig
ht> 에디트박스
Stick Feeder의 오른
쪽 폭을 설정합니다.
<Defa
ult Step> 에디트박스
Stick Feeder Type에 따른 각 Stick
Feeder 의 기본 Stick 수를 설정합니다.
13-32
Samsung Component Placer SM471 Administrator's Guide
13.6.3. Tray Feeder
다음의 화면은 Device List에서 “Tray”를 선택한 경우입니다. Tray에 관한 데이터
를 설정합니다
그림
13.15
“
Standard Device – Tray
”
대화상자
리스트박스
설정할 Tray T
ype을 선택합니다.
<
Default Step> 에디트박스
Sing Tray에 놓을 수 있는 최대 Pa
llet 수를 설정합니다.
<Width> 에
디트박스
각 Tray들에 대한 폭을 설
정합니다.
13-33
System Setup

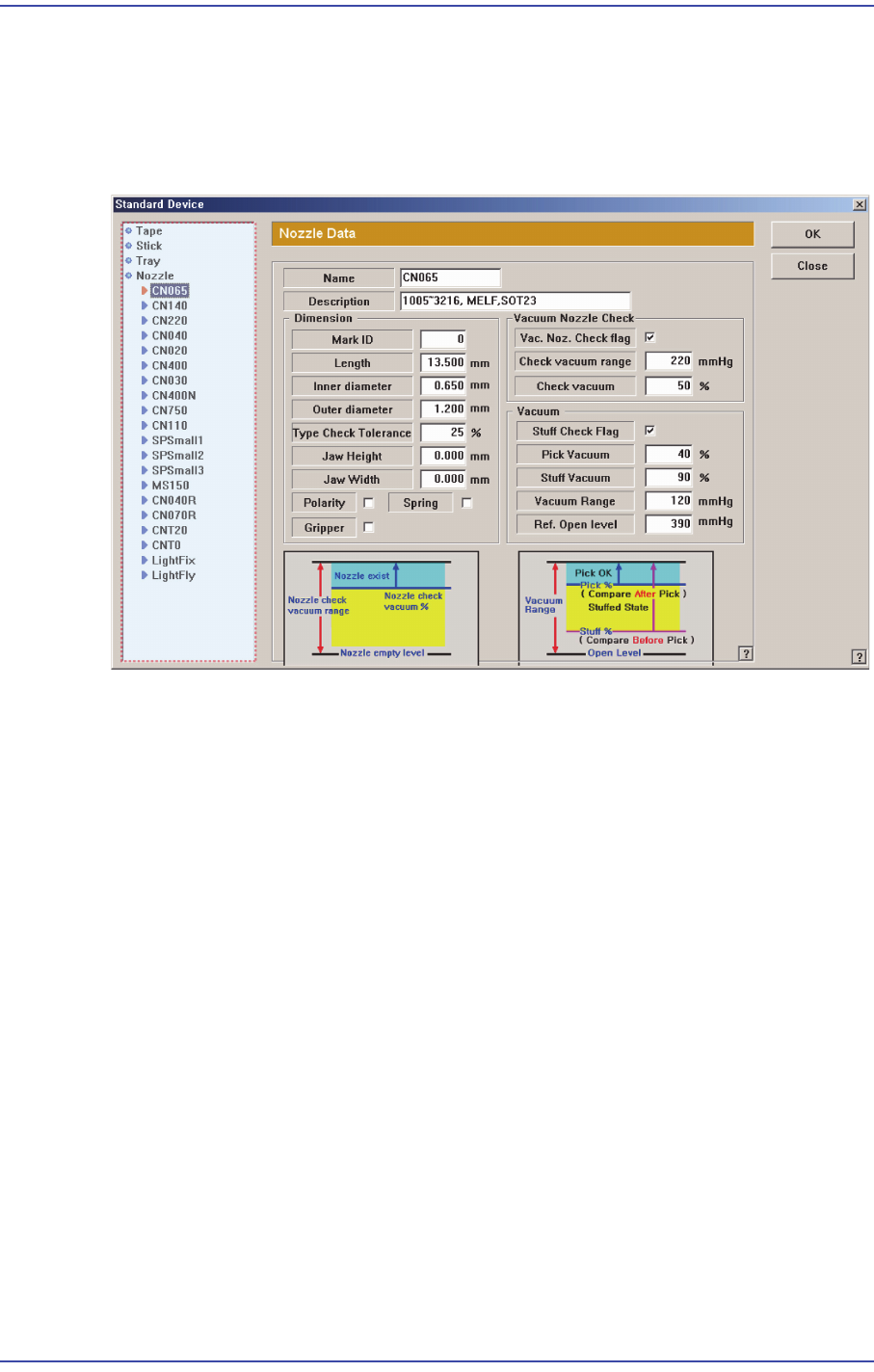

13.6.4. Nozzle
다음의 화면은 리스트박스에서 “Nozzle”을 선택한 경우입니다. Nozzle에 관한 파
라메터를 설정합니다.
그림
13.16
“
Standard Device – Nozzle
”
대화상자
리스트박스
설정할 Noz
zle Type을 선택합니다.
<Name>
에디트박스
선택한 노즐의 이름
을 설정합니다.
<Description> 에
디트박스
선택한 노즐에 대한 설명을 설정합
니다.
<Dimens
ion> 영역
<M
ark ID> 에디트박스
선택한 노즐
의 마크 ID값을 설정합니다.
<Le
ngth> 에디트박스
노즐 길이를 설정합
니다.
<
Inner diameter> 에디트박스
노즐 내경을 설정합
니다.
<
Inner / Outer diameter> 에디트박스
노즐 내경/ 외경을 설
정합니다.
<
Type Check Tolerance> 에디트박스
