7-7
부품
등록
7.1. 새로운 부품 등록
새로운 부품을 등록하는 기능을 수행합니다. “Parts” 대화상자에서 <New Part…>
버튼을 클릭하면 다음과 같은 대화상자가 표시됩니다.
그림
7.3
”
Edit Profile / Part
”
대화상자
<1. Part Name> 에디트박스
부품명을 설
정합니다. Part Name이 영문 30자리(국문15자리)이상 입력되지 않
도록 합니다. (Duplicate 기능을 사용하는 경우, 다른PCB 파일로부터 Part정보를
가져올 경우)
<2. Align Type> 콤
보박스
Align Type을 선
택합니다. 자동적으로 “Vision”으 로 설정됩니다.
<3. Pac
kage Group> 콤보박스
부품 Group을 선
택합니다.
<Package List> 콤보
박스
<2. Align Type>과
<3. Package Group>에서 선택한 데이터에 해당하는 부품데이
터 리스트를 표시합니다. 리스트에서 등록하려는 부품과 가장 유사한 부품을 선
택합니다.
<4. Part Data
> 영역
부품크기를 포함
한 데이터를 설정합니다.
<X
> 에디트박스
부품의 X방향 크기
를 입력합니다.
7-8
Samsung Component Placer SM471 Administrator's Guide
<Y> 에디트박스
부품의 Y방향 크기를 입력
합니다.
<Thickness
> 에디트박스
부품의 높이(두께)를 입
력합니다.
<De
pthZ> 에디트박스
부품 상단 홈의 깊이
를 설정합니다. 특별한 목적이 없는 경우에는 “0”으 로
설정합니다.
1:
노즐
2:
부품의
흡착면
3:
부품의
바닥면
4:
부품의
장착면
주 의 부품의 높이가 부정확할 경우 장착 정도가 나빠질 수 있습니다.
부품의 높이를 정확히 입력하십시오.
<Register> 버튼
설정한 부품
데이터를 PCB 부품리스트에 추가합니다 .
<Clo
se> 버튼
대화상자를 닫습니
다.
<5. Align Data> 영역
부품의 Align 데이
터를 설정합니다. <2. Align Type>과 <3. Package Group>에서
선택한 데이터에 해당하는 Align 데이터 편집화면이 표시됩니다.
<
Common Data> 버튼
장비와 연관
된 부품데이터를 설정합니다. 이 버튼을 클릭하면 다음과 같은 대화
상자가 표시되고 버튼의 명칭이 “Align Data”로 변경됩니다. “Align Data” 버
튼은 Align 데이터를 표시하는 화면을 표시합니다.
7-9
부품
등록

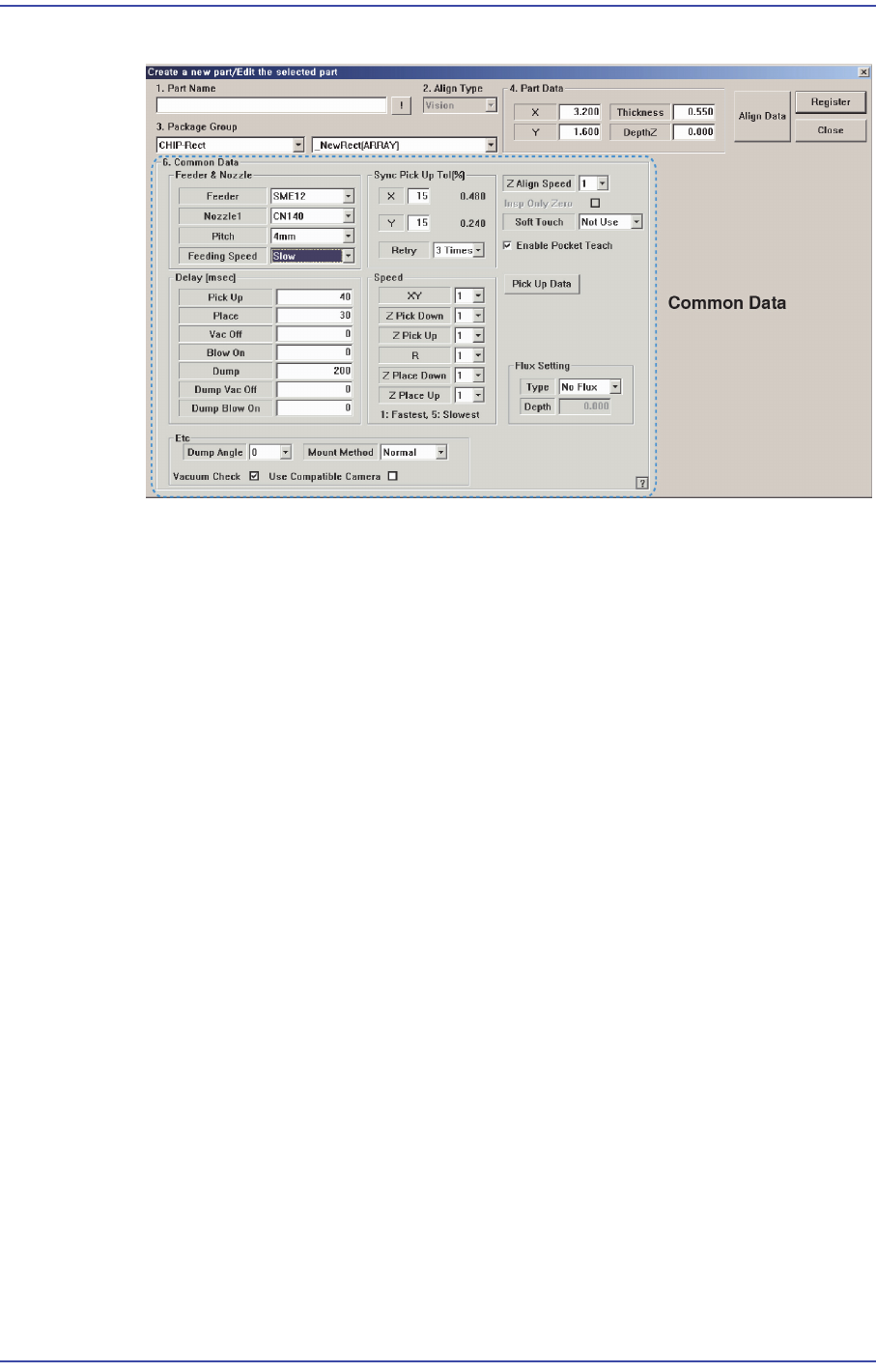

그림
7.4
“
Create a new part/Edit the selected part- Common Data
”
대화상자
<Feeder & Nozzle> 영역
<Fee
der> 콤보박스
부품을 공급
할 Feeder Type을 선택합니다. 선택 가능한 Feeder Type은 다
음과 같습니다.
SM8L: 8mm SM Tape Feeder(Large)로 공급합
니다.
SM8: 8mm SM Tape Feeder로 공급
합니다.
SM12: 12mm SM Tape Feeder로 공급
합니다.
SM16: 16mm SM Tape Feeder로 공급
합니다.
SM24: 24mm SM Tape Feeder로 공급
합니다.
SM32: 32mm SM Tape Feeder로 공급
합니다.
SM44: 44mm SM Tape Feeder로 공급
합니다.
SM56: 56mm SM Tape Feeder로 공급
합니다.
SM72: 72mm SM Tape Feeder로 공급
합니다.
SME8: 8mm SM 전동
식 Tape Feeder로 공급합니다.
SME12: 12mm SM 전동
식 Tape Feeder로 공급합니다.
SME16: 16mm SM 전동
식 Tape Feeder로 공급합니다.
SME24: 24mm SM 전동
식 Tape Feeder로 공급합니다.
SME32: 32mm SM 전동
식 Tape Feeder로 공급합니다.
SME44: 44mm SM 전동
식 Tape Feeder로 공급합니다.
SME56: 56mm SM 전동
식 Tape Feeder로 공급합니다.
