Machine Calibration
12.3.1. Axis Home Calibration

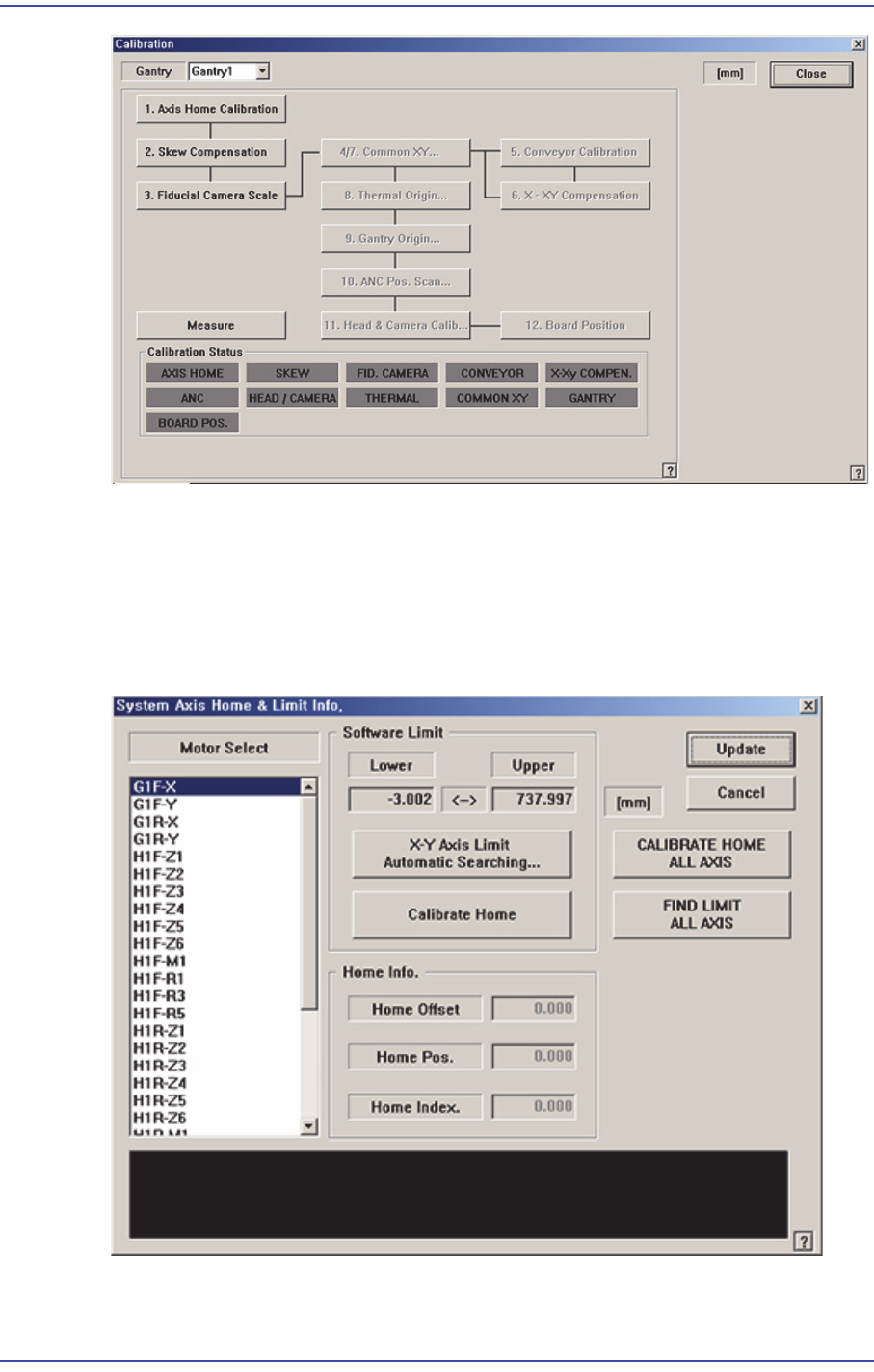

각 구동축 이동위치의 한계값을 설정합니다. 이 버튼을 선택하면 다음과 같은 대화
상자가 표시됩니다.
그림
12.7
“
System Axis Limit Info.
”
대화상자
<Motor Select> 리스트박스
12-14
Samsung Component Placer SM471 Administrator's Guide
캘리브레이션을 할 구동축을 선택합니다. 선택 가능한 구동축은 다음과 같습니
다.
G1F-X: 전면 Gantry의 X축
G1F-Y: 전면 Gantry의 Y축
G1R-X: 후면 Gantry의 X축
G1R-Y: 후면 Gantry의 Y축
H1F-Z1: 전면 Gantry의 Head 1 의 Z 축
H1F-Z2: 전면 Gantry의 Head 2 의 Z 축
H1F-Z3: 전면 Gantry의 Head 3 의 Z 축
H1F-Z4: 전면 Gantry의 Head 4 의 Z 축
H1F-Z5: 전면 Gantry의 Head 5 의 Z 축
H1F-Z6: 전면 Gantry의 Head 6의 Z축
H1F-Z7: 전면 Gantry의 Head 7의 Z축
H1F-Z8: 전면 Gantry의 Head 8의 Z축
H1F-Z9: 전면 Gantry의 Head 9의 Z축
H1F-Z10: 전면 Gantry의 Head 10의 Z 축
H1F-M1: 전면 Gantry 의 Mirror축
H1F-R1: 전면 Gantry의 Theta 축 (H1, H2)
H1F-R3: 전면 Gantry의 Theta 축 (H3, H4)
H1F-R5: 전면 Gantry의 Theta 축 (H5, H6)
H1F-R7: 전면 Gantry의 Theta 축 (H7, H8)
H1F-R9: 전면 Gantry의 Theta 축 (H9, H10)
H1R-Z1: 후면 Gantry의 Head 1의 Z축
H1R-Z2: 후면 Gantry의 Head 2의 Z축
H1R-Z3: 후면 Gantry의 Head 3의 Z축
H1R-Z4: 후면 Gantry의 Head 4의 Z축
H1R-Z5: 후면 Gantry의 Head 5의 Z축
H1R-Z6: 후면 Gantry의 Head 6의 Z축
H1R-Z7: 후면 Gantry의 Head 7의 Z축
H1R-Z8: 후면 Gantry의 Head 8의 Z축
H1R-Z9: 후면 Gantry의 Head 9의 Z축
12-15
Machine Calibration
H1R-Z10: 후면 Gantry의 Head 10의 Z축
H1R-M1: 후면 Ga
ntry의 Mirror축
H1R-R1: 후면 Ga
ntry의 Theta 축 (H11, H12)
H1R-R3: 후면 Ga
ntry의 Theta 축 (H13, H14)
H1R-R5: 후면 Ga
ntry의 Theta 축 (H15, H16)
H1R-R7: 후면 Ga
ntry의 Theta 축 (H17, H18)
H1R-R9: 후면 Ga
ntry의 Theta 축 (H19, H20)
STEF-W: Entry Shuttle 의 컨
베이어 폭 조절 모터
STEF-S: Entry Shuttle 의 이동 모터
ST1F-W: 전면 작업 컨베이어 (F2) 의 폭 조절 모터
ST1R-W: 후면 작업 컨베
이어(R2) 의 폭 조절 모터
STXF-W: Exit Shuttle 의 컨베
이어 폭 조절 모터
STXF-S: Exit Shuttle 의 이동 모터
<Software Limit> 영역
<X-Y
Axis Limit Automatic Searching…> 버튼
XY 축들의 리
미트를 자동으로 찾고, 변경된 값을 적용할 것인지 여부를 확
인합니다.
<Skew Compensation> 버튼
Y축을 선택할 경우, 활성
화 됩니다. Skew Compensation을 수행하기 위해서 사
용됩니다. 자세한 사항은
“
14.3.2 Skew compensation
”
을 참조하십시오.
<Calibrate Home> 버튼
<Motor Select> 리스
트박스에서 선택된 모터의 홈 위치를 자동으로 찾아서 반영
합니다.
