9-6 Samsung Component Place r SM471 Administrator's Guide <Find Next> 버튼 Grid 에 지정 된 열의 현재 행 다음 행부터 에디트박스에 설정된 문자열을 찾 습니다 . <F ind> 영역 <Block> 콤보박 스 블록 PCB 의 경우 , 먼저 설정 할 블록을 선택해야 합니다 . 그리고 다…
9-5
Step Programming
<Get> 버튼
콤보박스에서 선택
한 대상을 기준으로 X, Y 좌표를 얻습니다. 이 때, <Get>
버튼을 클릭하기 전에 원하는 위치에 해당하는 그리드의 셀(장착점 좌표)
을 마우스로 클릭해야 합니다 .
<
Use Hot Keyt> 체크박스
장착점 등록
과 이동을 위해 단축키를 사용합니다.
F2: 이전 장착점 이동
F3: 다음 장착점 이동
F4: 장착
점 이동
F5: 장착
점 등록
<Move> 영역
Grid의 현재 행 이
전이나 이후 행의 장착점으로 XY 구동모터를 구동시켜 Head
Assembly를 이동시킵니다.
<M
ove Prev> 버튼
Grid의 현재 행 이전 행의 장착
점으로 XY구동모터를 구동시켜 Head
Assembly를 이동시킵니다.
<M
ove Next> 버튼
Grid의 현재 행 다음 행의 장착
점으로 XY구동모터를 구동시켜 Head
Assembly를 이동시킵니다.
<Outline> 체크
박스
장착점의 위치를 확인할 때, 설정
한 Align 데이터를 사용해서 가상의 부품이
미지를 같이 SMVision 창에 보여줍니다.
<A
uto> 체크박스
연속해서 Move할 경우 이 체크박
스를 체크합니다. 이 체크박스를 체크한 상
태에서 <Move Prev> 또는 <Move Next> 버튼을 클릭하십시오.
<Find> 영역
에
디트박스
찾으려는 문자열
을 설정합니다. 이 때, Grid 에서 찾으려는 문자열이 속한 열
을 미리 지정해야 합니다.
<F
ind Prev> 버튼
Grid에 지정
된 열의 현재 행 이전 행부터 에디트박스에 설정된 문자열을 찾
습니다.
9-6
Samsung Component Placer SM471 Administrator's Guide
<Find Next> 버튼
Grid에 지정
된 열의 현재 행 다음 행부터 에디트박스에 설정된 문자열을 찾
습니다.
<F
ind> 영역
<Block> 콤보박
스
블록PCB의 경우, 먼저 설정
할 블록을 선택해야 합니다. 그리고 다른 항목들
을 설정하십시오.
버튼을 클릭하
여 설정할 블록을 선택하십시오. 블록PCB가 아니면, 블록을
선택할 필요가 없으며, 해당 콤보박스가 비활성화됩니다.
<Array No.> 콤보박
스
Array PCB인 경
우에만 나타납니다. 이동하려는 Array PCB 번호를 선택합니
다.
<Arra
y Extend> 체크박스
Array PCB인 경
우에만 나타납니다. Array PCB 의 오프셋값을 이용해서 장착
점을 1 개의 PCB로 확장합니다.
예를 들어, 현재 장
착점이 10개이고 Array PCB가 4 개면 총 40개의 장착점으
로 확장됩니다.
이미 확
장되어 있는 경우에는 원래로 되돌립니다. 이 때, 1번 Array PCB이
외의 장착점 데이터는 소실됩니다.
<F
ilter> 영역
“St
eps”대화상자에 보여지는 장착점을 표시할 조건을 설정합니다. 이 버튼을
클릭하면 다음과 같은 필터링 기능이 나타납니다.
<Filter> 콤보
박스
장착점을 표시
하려는 조건을 선택합니다. ‘Feeder’ 또는 ‘Part’을 선택할
수 있습니다. 디폴트는 ‘Head’입니다.
9-7
Step Programming

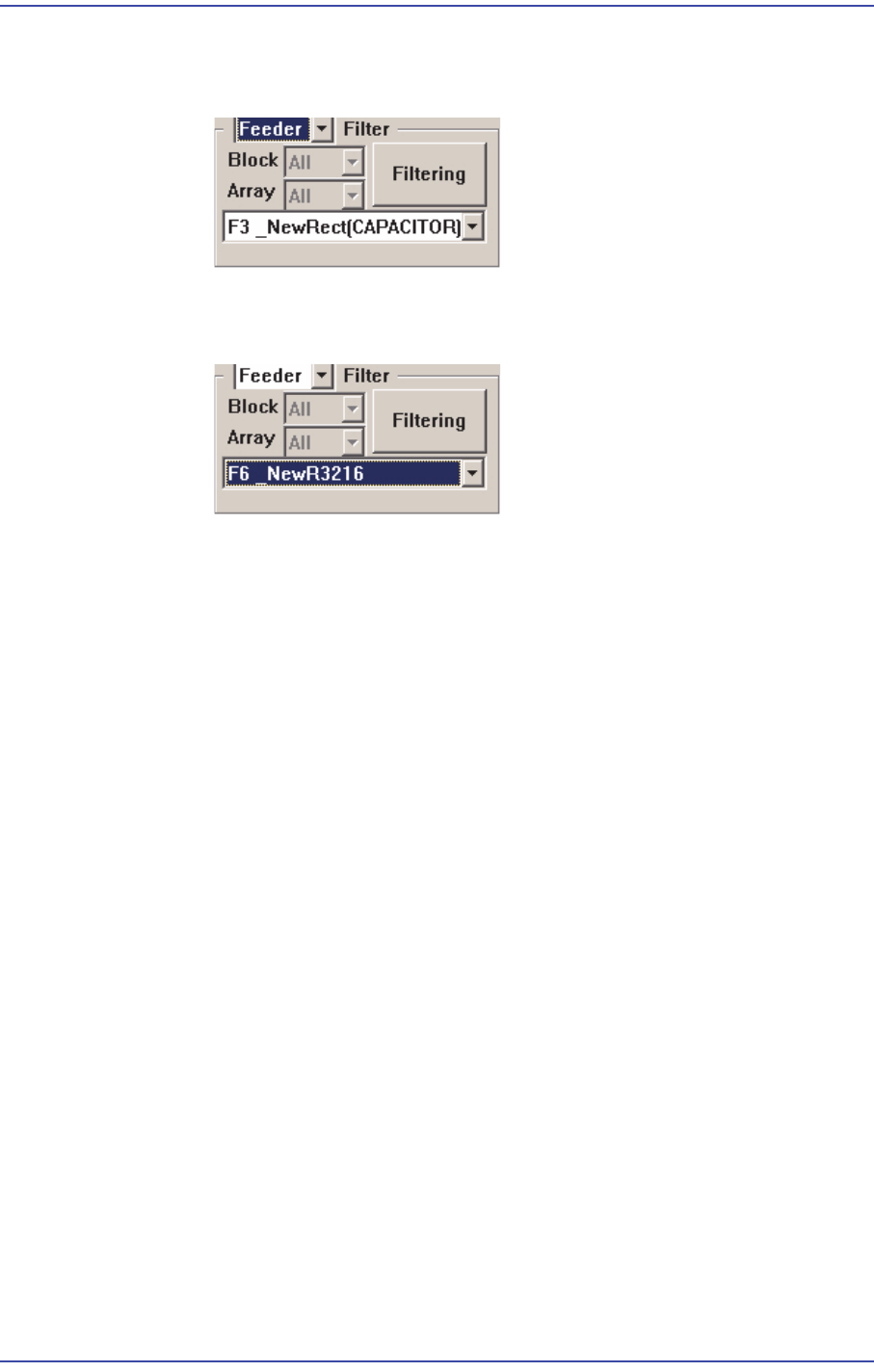

<Filter> 콤보박스에서 Feeder를 선택한 경우
장착점을 표시
하려는 부품의 피더를 아래 콤보박스에서 선택하십시오.
<Filter> 콤보
박스에서 Part를 선택한 경우
장착점을 표시
하려는 부품을 아래 콤보박스에서 선택하십시오 .
<F
iltering> 버튼
<Filter> 콤보
박스에서 선택되어진 조건에 따라 필터링된 장착점만을 “장착
등록” 대화상자에 표시합니다 .
<Insert 1Line> 버튼
<Grid>에서 현재 선택
된 라인(장착점) 이전에 새로운 장착점을 하나 추가합니
다.
<Dele
te> 버튼
Grid에서 선택
된 영역에 있는 장착점을 삭제합니다.
<2Pt. Teac
h> 버튼
장착점 위치를 설정
할 때, 모서리 2점을 Teach하고 중심점 구해서 장착점 위치
로 택하는 기능을 수행합니다. 자세한 내용은
“
8.1.1 Feeder Base
”
의 <2Pt. Teach
…> 버튼을 참조하시기 바랍니다.
<Fiducial…> 버튼
장착점에 Fiducial Mark가 있는 경우, Fiducial Mark데이
터를 설정합니다. 이 버
튼을 클릭하면 다음과 같은 대화상자가 표시됩니다.
