14-12 Samsung Component Place r SM471 Administrator's Guide 모든 결과값이 하늘 색 영역내에서 평균값을 중심으로 산포가 적을수록 좋으 며 , 산포가 클수록 이상이 있다고 판단되니 지속적인 관찰이 필요합니다 . <Va cuum Off> 진공파괴가 90 % 에 도달하는데 소요된 시간을 표시합니다 . ( 평균값 : 16 ms) …
14-11
Diagnosis
이 버튼을 클릭하면 결과 데이터를 텍스트파일로 저장할 경로를 선택할 수
있는 대화상자가 실행됩니다.
<
Vacuum Pressure>
진공형성(Vacuum On) 동작 수행 후 해당 헤드
의 진공도가 90% 수준에 도달
했을 때의 진공 수준을 그래프 형태로 보여줍니다.
X축
진공형성(Vacuum On) 동작 수행 후 헤드
의 평균적인 진공 수준을 의미
합니다.
(개별 테스트 시 평균값: -580 mmHg, 전체 테스
트 시 -540 mmHg)
Y 축
X축 지표인 진공 수준
에 해당 되는 회수를 의미합니다. 각 막대 그래프
가 지시하는 횟수의 합은 <Try> 콤보박스에서 선택한 횟수와 동일합니
다.
진공압이 필요 수준
까지 형성되는지 그래프를 보면서 확인하십시오. 하늘
색 영역내에 결과값이 존재하면 정상이지만, 흰색 영역에 결과값이 표시되
면 이상이 있으므로 지속적인 관찰이 필요하고, 회색 영역에 결과값이 표시
된다면 비정상이므로 STS 또는 Local Agent에 연락하여 정밀 점검을 받으십
시오.
CN040노즐의 경우,
400 mmHg 이상이면 정상적으로 작업하는 것이 가능합
니다.
<Vacuum On>
진공도가 90%
수준에 도달하는데 소요된 시간을 표시합니다. 평균값을 기
준으로 산포가 적을수록 좋습니다. (평균값: 34 ms)
하늘색 영역
내에 결과값이 존재하면 정상이지만 , 흰색 영역에 결과값이 표
시되면 이상이 있으므로 지속적인 관찰이 필요하고, 회색 영역에 결과값이
표시된다면 비정상이므로 해당 부품을 교체해야합니다.
14-12
Samsung Component Placer SM471 Administrator's Guide
모든 결과값이 하늘색 영역내에서 평균값을 중심으로 산포가 적을수록 좋으
며, 산포가 클수록 이상이 있다고 판단되니 지속적인 관찰이 필요합니다.
<Va
cuum Off>
진공파괴가 90
%에 도달하는데 소요된 시간을 표시합니다. (평균값: 16ms)
하늘색 영역내
에 결과값이 존재하면 정상이지만, 흰색 영역에 결과값이 표
시되면 이상이 있으므로 지속적인 관찰이 필요하고, 회색 영역에 결과값이
표시된다면 비정상이므로 STS 또는 Local Agent에 연락하여 정밀 점검을 받
으십시오.
모든 결과값
이 하늘색 영역내에서 평균값을 중심으로 산포가 적을수록 좋으
며, 산포가 클수록 이상이 있다고 판단되니 지속적인 관찰이 필요합니다.
14-13
Diagnosis

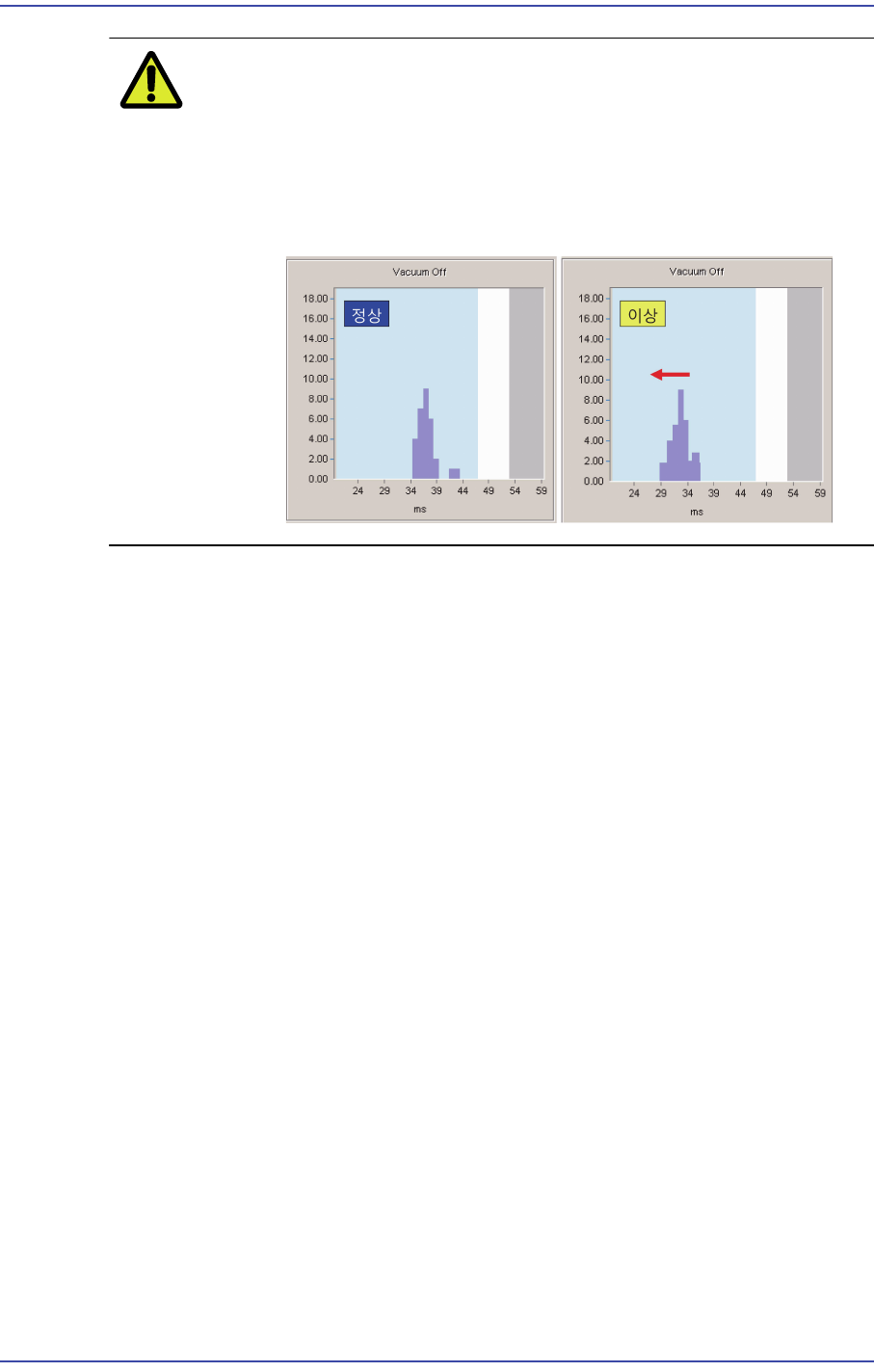

주 의 Vaccum Filter 청소가 불량할 수록 진공파괴(Vacuum Off)가 빨
리 발생됩니다. 아래의 그림처럼 평균값을 기준으로 결과값들이
좌측으로 치우쳐서 나타난다면 Vacuum Filter를 교체하십시오.
그렇지 않으
면 솔레노이드 밸브를 손상시켜 결과적으로 장비의
성능에 영향을 줍니다. (Vacuum Filter: 교환주기 6개월)
<Close> 버튼
대화 상자
를 닫습니다.
