6.2. Array PCB 설정
어레이 PCB인 경우, 각 어레이 PCB내의 소형PCB의 원점과 어레이 PCB의 장착원
점 사이의 오프셋 값을 설정합니다.
<Array…> 버튼을 클릭하
면 다음의 대화상자가 표시됩니다.

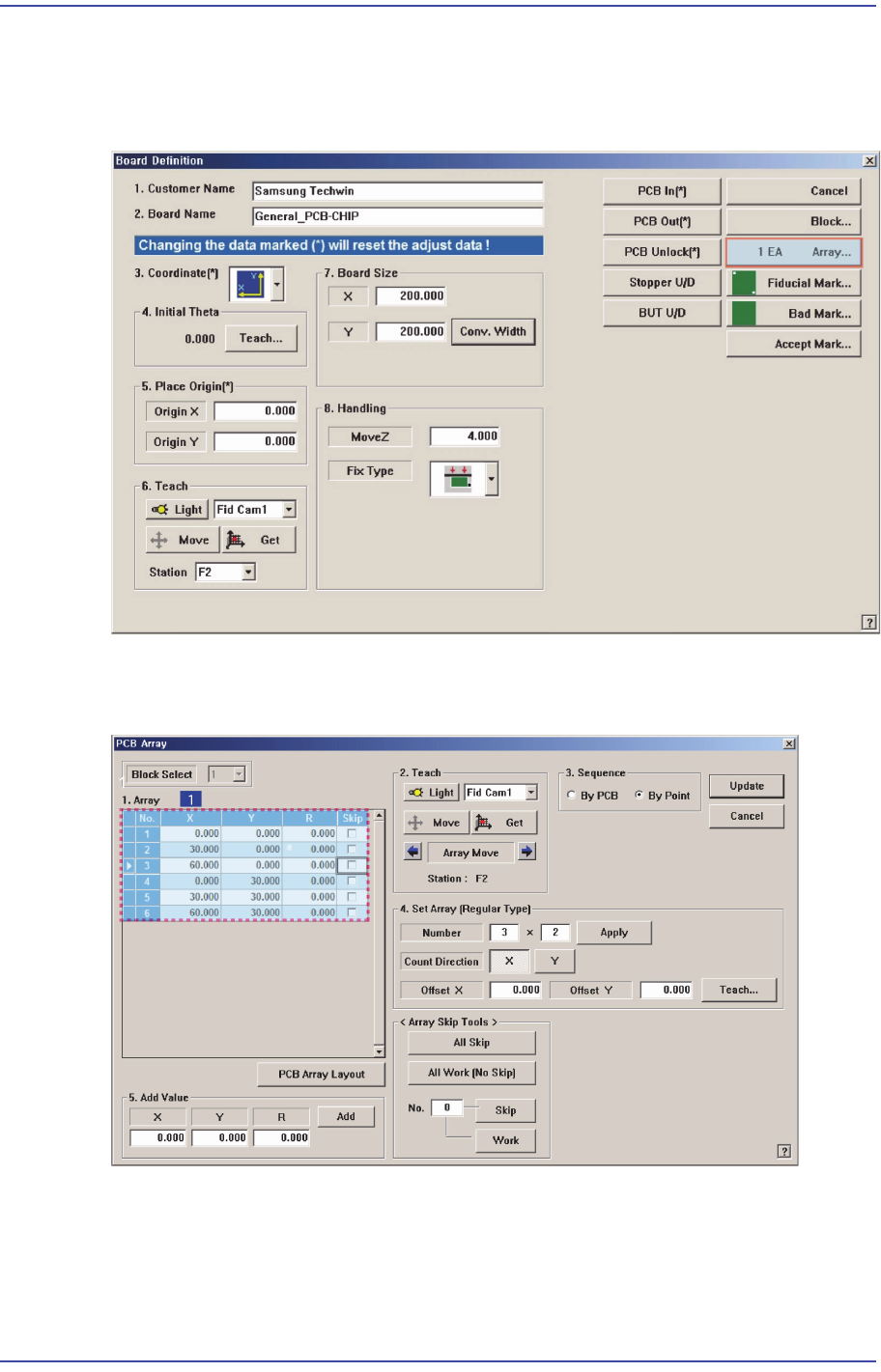

그림
6.3
“
PCB Array
”
대화상자
1:
그리드셀
<Block Select> 콤보박스
멀티 PCB인 경우
6-10
Samsung Component Placer SM471 Administrator's Guide
“보드 정의” 대화상자에서 선택한 모델이 자동으로 선택되며, 해당 콤보박
스는 비활성화됩니다.
Bloc
k PCB인 경우
설정할 모델을 선택
한 후, 다른 항목들을 설정하십시오.
<1. Array> 영역
PCB기판의 “Place
Origin”에 대한 Array PCB원점의 오프셋 값을 설정합니다.
<4. Set Array (Regular Type)> 영역에서 설정한 Array PCB내의 소형 PCB의 수 만
큼 행이 만들어 집니다.
<No.> 열
각 행은 Array
PCB내의 소형 PCB 의 기준 Fiducial의 좌표를 표시합니다.
Array PCB내의 첫 번째 소형 PCB의 기준 Fiducial을 원점으로 해서 설정된
Offset X, Offset Y 값 만큼 Offset을 가지도록 자동으로 다른 소형 PCB 들의
기준 Fiducial들이 설정됩니다.
<Ski
p.> 열
Array PCB내의 소형 PCB 중에
서 작업을 하지 않을 소형PCB를 선택하기 위
해서 사용됩니다. 여기서 선택된 소형PCB 는 작업을 하지 않고 작업이 진행
됩니다.
<P
CB Array Layout> 버튼
Array PCB내의 소형 PCB 중에
서 작업을 하지 않을 소형PCB를 선택할 때, 시각
적으로 Array PCB내의 소형 PCB들의 배치상태를 보면서 해당 소형 PCB에 대
한 작업 유무를 결정하기 위해서 사용됩니다.
6-11
Board
정의
<Selection> 옵션박스 영역
[Work – 작업, Skip – 작업
을 하지 않음]
<Click> 옵션
박스
이 옵
션박스가 선택된 상태에서 PCB Array Layout 대화상자에 보이는 소
형 PCB를 마우스를 이용하여 선택하면 해당 소형 PCB의 설정상태가 변
경됩니다.
Work 인 소형 PCB를 선택
하면 Skip으로 변경되며, Skip인 소형 PCB 를
선택하면 Work로 변경됩니다.
<Dra
g-Skip> 옵션박스
이 옵션
박스를 선택하고 마우스로 드래그하여 PCB Array Layout 대화상
자에 보이는 소형 PCB를 선택하면 선택된 소형 PCB들은 ‘Skip’ 로 설
정상태가 변경됩니다. 여러 개의 소형 PCB를 한번에 선택할 때 유용합
니다.
<Drag-Work> 옵
션박스
이 옵션
박스를 선택하고 마우스를 드래그하여 PCB Array Layout 대화상
자에 보이는 소형 PCB를 선택하면 선택된 소형 PCB들은 ‘Work’로 설
정상태가 변경됩니다. 여러 개의 소형 PCB를 한번에 선택할 때 유용합
니다.
<
Update> 버튼
변경된 사항
을 적용합니다.
<Clo
se> 버튼
변경된 사항
을 적용하지 않고 해당 대화상자를 종료합니다.
<2. Tea
ch> 영역
