13-1
System Setup
제13장. System Setup
이 전장에서 기술한 Calibration 항목을 제외한 시스템 설정을 기술합니다.
본 메뉴의 항목들
은 장비 출하시, 설정이 되어집니다. 그러므로, 장비의 유지보수로
인해 재 설정이 필요할 때를 제외하고 Calibration(System Setup)을 수행하지 마십
시오.
경 고 지정된 작업자 이외의 사용자가 장비의 설정상태를 변경하면 장
비에 심각한 손상을 입거나 상해를 입을 수 있습니다. 반드시 지
정된 작업자 이외에는 장비의 설정상태를 임의로 변경하지 마십
시오.
<Sys. Setup>명령의 하위 메뉴들을 선택하면 해당하는 대화상자가 화면에 표시됩니
다. 하위 메뉴에 해당하는 대화상자가 표시되어 있는 상태에서 메뉴를 다시 한번 선
택하면 해당 대화상자가 활성화됩니다.
그림
13.1 Sys. Setup
명령이
선택된
상태
그림
13.2 Sys. Setup
명령의
하위메뉴
13-2
Samsung Component Placer SM471 Administrator's Guide
13.1. Conveyor [F3]
Conveyor와 관련된 사항을 설정합니다.
그림
13.3
“
Conveyor Cofiguration
”
대화상자
1: Current Define
<Current Define> 영역
현재 Co
nveyor의 설정 상태를 나타냅니다.
Fixed Rail
Conveyor 의 고정 타입( 전/후) 을 나
타냅니다.
Bo
ard Flow
Conveyor board 의 방향(우->좌/ 좌-> 우)을 나타냅
니다.
<I
nline protocol> 영역
이전 장비(Pr
evious)와 다음 장비(Next) 에 대한 In-line protocol을 콤보박스에서
선택합니다.
Stand alone: Line
작업하지 않고, 장비를 독립적으로 가동하는 경우입니다 .
Busy
input only: Line 작업을 할 때, 전후 장비와의 통신 protocol로 본 장비 개
발업체에서 규정한 protocol을 사용하는 경우입니다.
SM
EMA: Line 작업을 할 때, 전후 장비와의 통신 protocol로 SMEMA protocol
을 사용하는 경우입니다.
<
Board Release>옵션버튼 영역
13-3
System Setup
<Quick Load> 옵션버튼
PCB출발 과 이
동시간을 최소화할 수 있습니다. 이는 장비가 현재 PCB를 내
보냄과 동시에 다음 PCB를 이송하도록 명령을 합니다.
<S
equential> 옵션버튼
작업완료한 PCB가 완전
히 빠져 나온 다음에 다른 PCB를 이송하도록 명령
을 합니다.
<Lane Disable> 영역
Front Lane 과 Rear Lane 중 어느 하나
를 Disable 시키는 기능입니다.

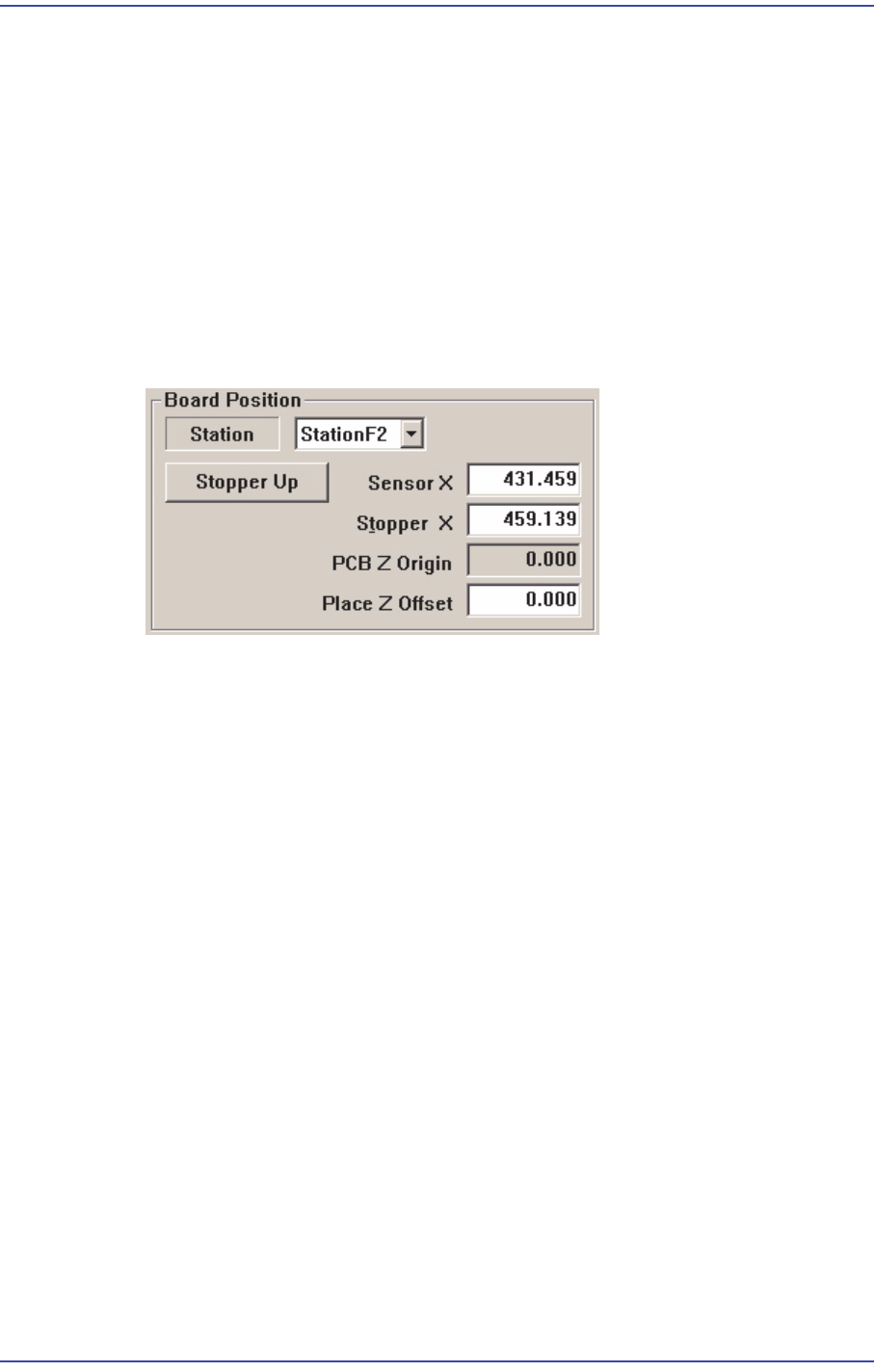

<Board Position> 영역
<S
tation> 콤보박스
Working Station을 선택
합니다.
<S
ensor X> 에디트박스
선택된 Staiton에서
의 PCB 감지Sensor의 좌표값을 설정합니다.
<S
topper X> 에디트박스
선택된 Staiton에서
의 Stopper의 좌표값을 설정합니다.
<P
CB Z Origin> 에디트박스
ANC상면
과 PCB 상면과의 차이를 보정해 주기 위한 보정값을 보여줍니다.
<
Place Z Offset> 에디트박스
여기에 설정
된Offset 만큼Z축 방향으로 부품을 눌러서 장착하기 위해서 사
용됩니다.
<
Stopper Toggle> 버튼
Stopper의 위치
를 티칭할 때 Stopper를 Up하거나 Down 할 때 사용됩니다.
<Rail Width> 영역
Conveyor의 폭 조정 관련 데이
터를 설정합니다.
Min.
Width
Conveyor의 최소
폭을 표시냅니다.
