6-21 Board 정의 <Shape> 열 Fiducial Mark 형태를 선택합 니다 . 선택할 수 있는 형태는 다음과 같습니다 . Circle: 원형 Fidu cial Mark 형태입니다 . Diamond: Diamond 형 Fiducial Mark 형 태입니다 . Rectangle: 사각형 Fi ducial Ma rk 형태입니다 . Rectangle2: 2 개의 사각형 이…
6-20
Samsung Component Placer SM471 Administrator's Guide
Fid Cam4: Fiducial Camera4 (Rear)를 선택합니다.
<Move> 버튼
콤보박스에서 선택한 대상을 지정한 좌표의 위치로 이동시킵니다. 이 때,
<Move> 버튼을 클릭하기 전에 원하는 위치에 해당하는 그리드의 셀
(Fiducial Mark의 좌표)을 마우스로 클릭해야 합니다.
<Get> 버튼
콤보박스에서 선택한 대상을 기준으로 XY, Z축 좌표를 얻습니다. 이 때,
<Get> 버튼을 클릭하기 전에 원하는 위치에 해당하는 그리드의 셀(Fiducial
Mark의 좌표)을 마우스로 클릭해야 합니다.
Station
현재 PCB의 작업이 수행될 Station을 보여줍니다. (F2: Front, R2; Rear)
메 모 Fiducial Mark에 대하여
Fiducial Mark란 그 형상, 재질 등에 몇 가지 조건이 필요합니다.
PCB의 설계 단계에서는 아래와 같은 점에 주의해 주십시오 .
Fiducial Mark의 형상은 8 개의 패턴이 가능합니다 ( 상하대칭
및 좌우대칭)
A의 치수는 2.0㎜이상을 추천합니다. 마크 Sensor의 빔 폭은
PCB 표면에서 약 ø 0.7㎜입니다.
Fiducial 마크의 외부가장자리에서 2.0㎜이내에는 잘못 검출
될 가능성이 있는 모양과 색의 변화(솔더 레지스트, 랜드 패
턴)가 없도록 하십시오.
Fiducial 마크와 마크 주위의 기판 색은 명암의 차이를 두십시
오.
검출 정밀도를 확보하기 위해 Fiducial Mark는 동이나 납으로
도금하여 표면이 반사되지 않도록 하십시오. 또한, 선 형태
만의 Fiducial Mark는 Beam으로 검출할 수 없습니다.
<5. Mark List> 영역
Fiducial Mark형상데이터 리스트입니다.
<No> 열
Fiducial Mark형상에 대한 일련번호 입니다.
<Name> 열
Fiducial Mark의 이름입니다.(최대 10자 )
6-21
Board
정의

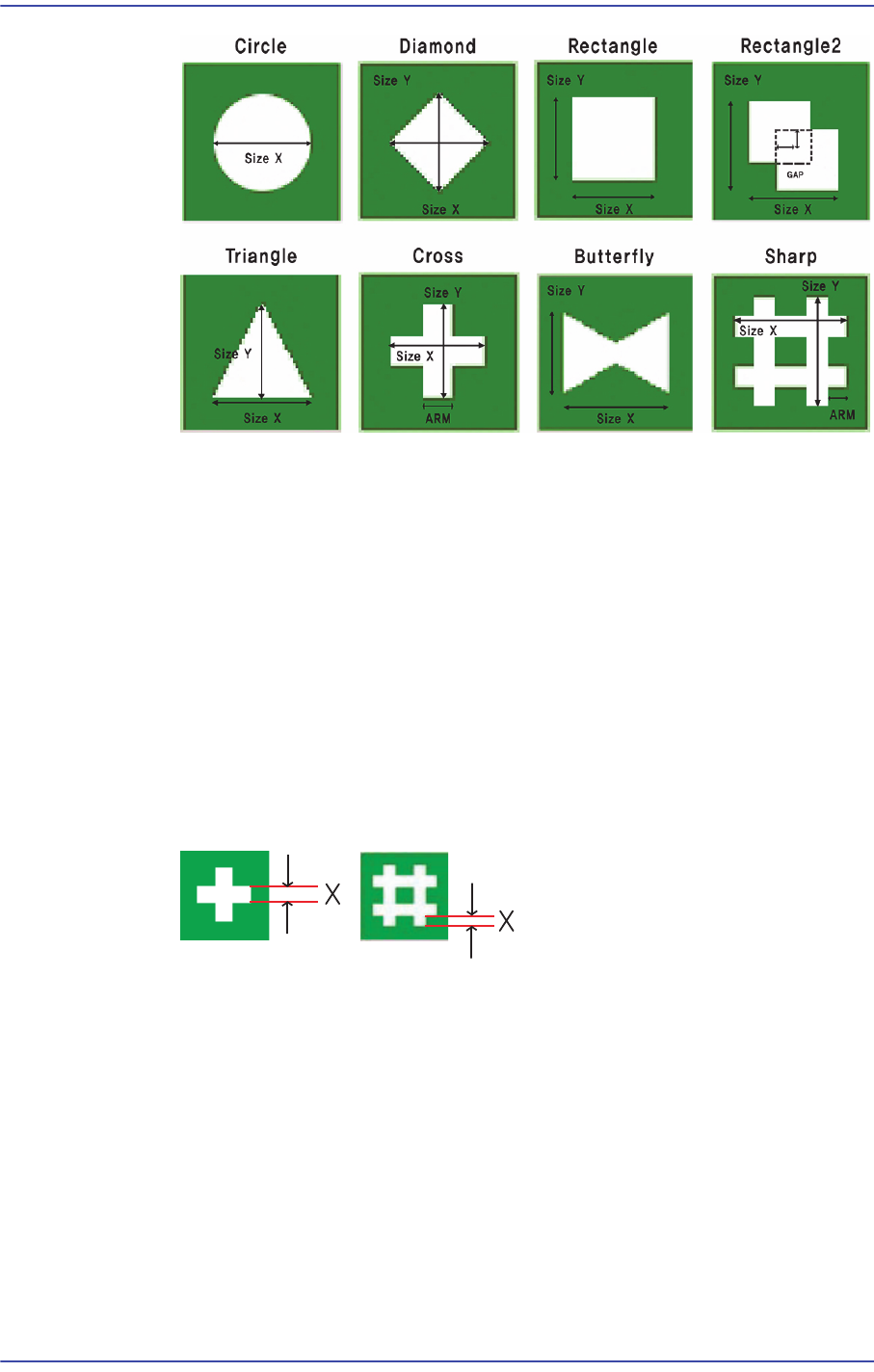

<Shape> 열
Fiducial Mark 형태를 선택합
니다. 선택할 수 있는 형태는 다음과 같습니다.
Circle: 원형 Fidu
cial Mark 형태입니다.
Diamond: Diamond 형 Fiducial Mark 형
태입니다.
Rectangle: 사각형 Fi
ducial Mark 형태입니다.
Rectangle2: 2개의 사각형
이 겹친 Fiducial Mark 형태입니다.
Triangle: 삼각
형 Fiducial Mark 형태입니다.
Cross: 십자형 Fidu
cial Mark 형태입니다.
Butterfly: 나비형 Fiducial Mark 입니
다.
Sharp: 샵(#)형 Fiduci
al Mark입니다.
6-22
Samsung Component Placer SM471 Administrator's Guide
<6. Form Data> 영역
Fiducial Mark의 형태
에 관한 데이터입니다.
<Size X>
에디트박스
Fiducial Mark의 X방향 크기를 설정합
니다.(장비 좌표계 기준)
<Size Y>
에디트박스
Fiducial Mark의 Y방향 크기를 설정합
니다.(장비 좌표계 기준)
<Arm> 에디
트박스
Cross 형 Fiducial Mark에서 막대의 폭을 설정합
니다.
Fiducial Mark의 형상
이 십자형일 때 <Arm> 에디트박스에 다음의 X에 해당
하는 값을 정확히 티칭해서 입력합니다.
<Pola
rity> 콤보박스
Fiducial Mark의 색상
을 선택합니다. 선택가능한 색상은 다음과 같습니다.
White: 주변보
다 Mark가 밝게 보이는 경우입니다.
Black: 주
변보다 Mark가 어둡게 보이는 경우입니다.
<Thickness
> 에디트박스
Fiducial Mark의 두께
를 설정합니다.
0일때는 꽉 찬 Fiducial Mark입니
다.
0이외의 숫자일 경
우에는 외곽선이 이 값만큼의 두께를 가집니다.
<Rotatio
n> 콤보박스
