6-48 Samsung Component Place r SM471 Administrator's Guide
6-47
Board
정의
<4. Blcok Position> 영역
<3. Block Type> 콤
보박스에서 블록 PCB 유형을 선택한 경우에만 대화상자에 나
타납니다.

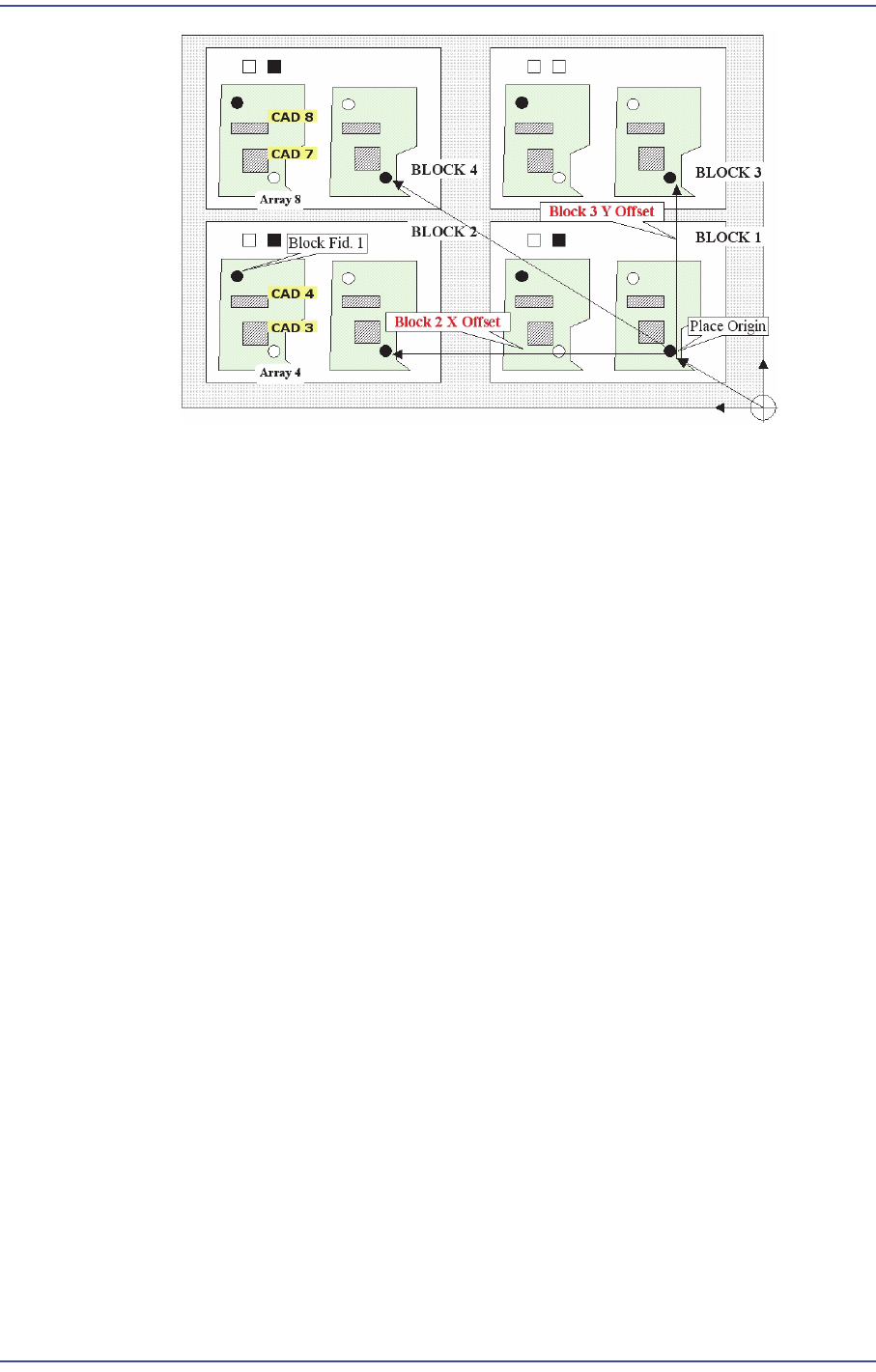

각 블록
의 장착원점 옵셋을 티칭합니다 . 블록 옵셋 티칭을 통해서 자동으로 설
정된 각 블록의 장착원점 옵셋 좌표를 확인하여 위치가 다르면 수정합니다.
각 블록
의 장착원점 옵셋 티칭순서
블록 PCB가 반입
된 작업스테이션에 해당되는 피두셜카메라를 선택.
<4. Blcok Position> 영
역에서 블록의 장착원점 옵셋좌표를 선택.
<Move> 버튼
을 클릭하여 현재 설정된 해당 위치로 이동.
<Get> 버튼
을 클릭하여 현재의 좌표를 입력.
<Upda
te> 버튼
PCB모델 관련 설정
데이터를 저장하고 “PCB Block” 대화상자를 닫습니다.
<Cance
l> 버튼
PCB모델 관련 설정
데이터를 저장하지 않고 “PCB Block” 대화상자를 닫습니
다.
6-48
Samsung Component Placer SM471 Administrator's Guide
7-1
부품
등록
제7장. 부품 등록
PCB작업에 필요한 부품을 등록하고, 부품과 관련된 데이터를 편집하기 위해 사용
됩니다.
부품 데
이터는 “Align Data”와 “Common Data”로 구성됩니다.
Align Data
부품인식과 관련
된 정보로 구성
Common Data
부품을 공급하
는 공급장치와 부품의 흡착 및 장착에 적용되는 노즐 그리고 공압
조건 및 구동속도와 관련된 파라메터들로 구성
MMI가 관리
하는 부품데이터는 PCB Part, Local Part Library, Standard Part DB 가 있
습니다.
PCB Part: PCB 파일
에 등록된 부품
Local Part
DB [UPD.mdb]: MMI가 장비에 설치된 후, 등록된 부품
Sta
ndard Part DB [STDUPD.mdb]: MMI 가 설치될 때 같이 설치는 표준부품의 데
이터를 관리하는 DB( 읽기 전용)
각 PCB는 해당 PCB에서 작업
하는 모든 부품에 대한 부품데이터를 관리하고, 장비
의 Local Part DB에 부품데이터를 저장해 둡니다.
새로운 PCB에서 부품데
이터를 작성할 때에는 Local Part DB에서 저장해둔 부품데
이터를 복사할 수 있습니다 . Local Part DB에 없는 새로운 부품데이터를 작성할 때
에는 비슷한 부품이 Local Part DB에 있는 경우에는 그 부품데이터를 Local Part DB
에서 복사한 다음 편집을 하거나, Standard Part DB에서 표준부품데이터를 복사한
다음 편집을 하는 방법이 있습니다.
Standard Part DB는 일
반적으로 많이 사용되는 부품에 대한 데이터를 본 장비 개발
업체에서 제공하는 DB입니다. 다음은 각 부품데이터들간의 관계를 나타냅니다.
그림
7.1
부품
DB
들간의
관계
모든PCB에 적용 각 PCB에서 관리 각 장비에서 관리
1:
새
부품
생성
2:
저장
3:
복사
Standard
Part DB
PCB Part
Local
Part DB
