12-8 Samsung Component Place r SM471 Administrator's Guide <Fly Cam> 옵션버튼 영역 각 카메라 별로 장착 옵셋을 설정하기 위해서 카메라를 선택합니다 . <Device> 콤보박스 각 헤드 별로 장착 옵셋을 설정하기 위해서 헤드를 선택합니다 . <Grid> 영역 45 도 간격으로 각도별 …
12-7
Machine Calibration
<Fly Run Out Offset>
<
Degree> 열
45도 간격
으로 각도별 Fly-Fix 옵셋을 설정 할 수 있습니다.
<X
, Y> 열
X, Y의 Fl
y Run Out 옵셋을 설정 할 수 있습니다.
<Clear
data for this Head> 버튼
선택한 헤드의 Fly-F
ix 옵셋 데이터를 삭제 할 수 있습니다. 헤드에 대한 Fly-Fix
옵셋을 적용하지 않고자 할 때 사용되며, 한 번 지워진 데이터는 다시 복귀되지
않으며, Fly-Fix 옵셋을 적용하려면 반드시 다시 Camera Calibration을 수행해야
합니다.
<Upda
te> 버튼
변경한 사항을 장비
로 전송하고 대화 상자를 닫습니다.
<Cance
l> 버튼
변경한 사항을 무
시하고 대화 상자를 닫습니다.

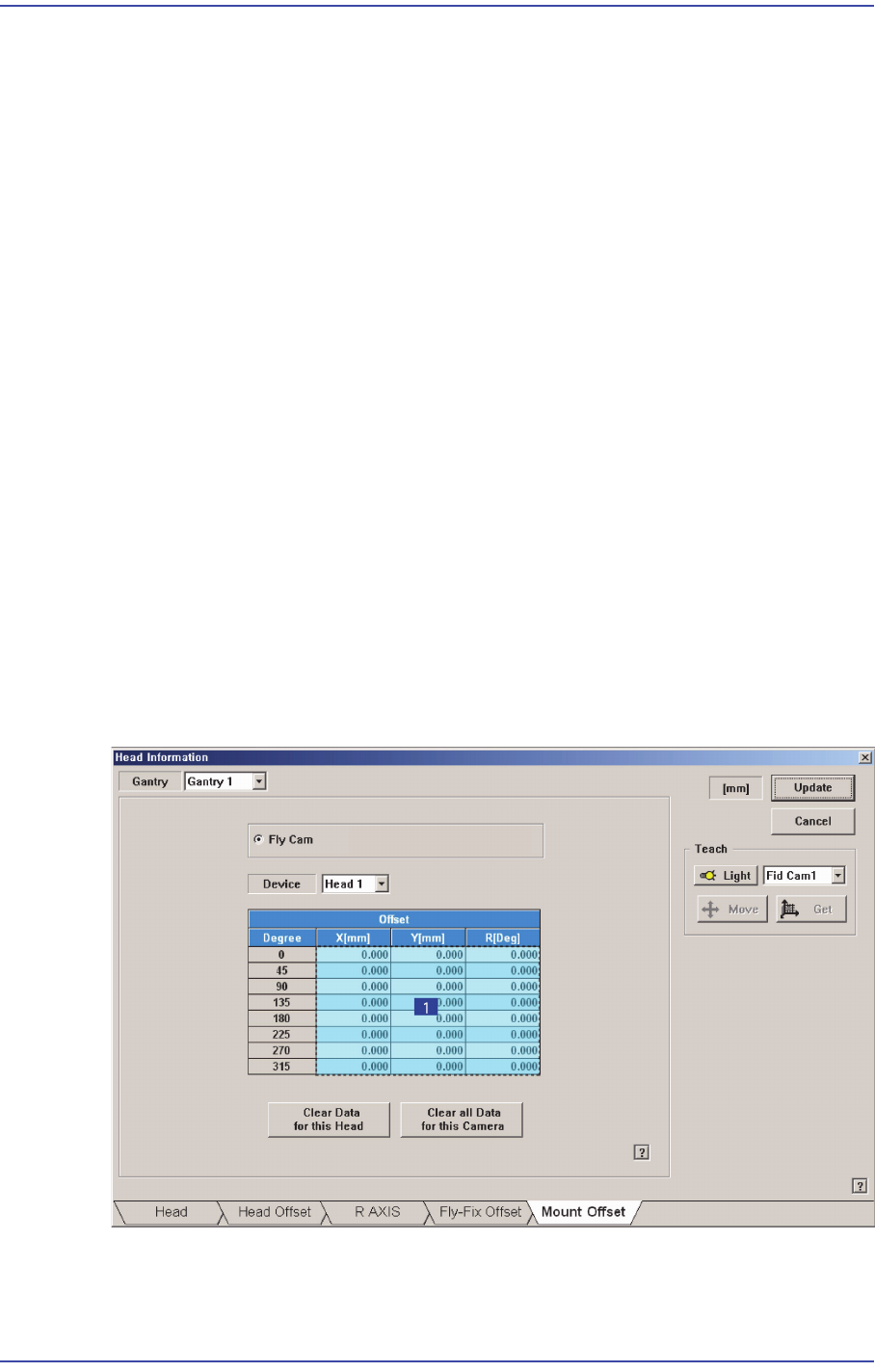

12.1.5. <Mount Offset> 탭 화면
각 헤드 별로 장착 옵셋을 설정할 수 있습니다.
그림
12.5
“
Mount Offset
”
탭
화면
1: Grid
영역
12-8
Samsung Component Placer SM471 Administrator's Guide
<Fly Cam> 옵션버튼 영역
각 카메라 별로 장착 옵셋을 설정하기 위해서 카메라를 선택합니다.
<Device> 콤보박스
각 헤드 별로 장착 옵셋을 설정하기 위해서 헤드를 선택합니다.
<Grid> 영역
45도 간격으로 각도별 장착 옵셋을 설정 할 수 있습니다.
<Degree> 열
<Offset-X, Y, R> 열
X, Y, R의 장착 옵셋을 설정 할 수 있습니다.
<Clear data for this Head> 버튼
선택한 헤드의 장착 옵셋 데이터를 삭제 할 수 있습니다.
<Clear all data for this Camera> 버튼
선택한 카메라에 해당 하는 모든 헤드의 장착 옵셋 데이터를 삭제 할 수 있습니
다.
<Update> 버튼
변경한 사항을 장비로 전송하고 대화 상자를 닫습니다.
<Cancel> 버튼
변경한 사항을 무시하고 대화 상자를 닫습니다.
12-9
Machine Calibration
12.2. Camera [F5]
Camera에 관한 각종 데이터를 설정합니다.
그림
12.6
“
Camera Setting
”
대화상자
<Camera Select> 콤보박스
설정할 Camera Type을 선택합
니다. 선택 가능한 Camera Type은 다음과 같습니
다.
Fiducial Camera: Fiducial Mark 검
사용으로 사용하는 Camera입니다.
Fly Camera: 부품 검
사용으로 Head에 부착되어 있는 Camera입니다.
위의 화면
은 Camera Type을 “Fiducial Camera”로 선택한 경우입니다.
경 고 장비의 Calibration시 지정되지 않은 사용자 또는 전문교육을 받
지 않은 사용자의 조작오류 및 Calibration 수행 전 주위확인 부
족으로 인해 장비 및 설정 데이터에 심각한 손상을 줄 수 있으며
작업자 또는 장비 주변의 작업자가 상해를 입을 수 있습니다.
Calibration하려는 대상
을 다시 확인하고 장비 주변에 다른 작업
자가 없는지 반드시 확인한 후 Calibration을 수행하고 반드시 전
문교육을 받은 지정된 사용자 이외에는 Calibration을 수행하지
마십시오.
<Scale Data> 영역
<Camera Select> 콤보박
스에서 선택한 카메라의 스케일을 설정합니다. 직접 설
