6-44
Samsung Component Placer SM471 Administrator's Guide
6.7. Block PCB
Block (블록)
One Board 또는 Array Board 형태
로 구성되어 하나의 완성된 PCB를 구성하는 분리
된 형태의 단위에 대한 명칭입니다. 물리적으로는 기존의 PCB와 동일한 형태입니
다.
Block Fiducial (블록 피두셜)
Block내 장착
점 등에 대한 좌표 보정을 위해 정의된 하나의 Block을 대표하는
Fiducial 을 의미합니다.
기존의 Panel
Fiducial과 동일한 개념이나 기존에는 Panel Fiducial이 하나만 존재한
다면 Block Fiducial은Block 수 만큼 존재합니다.
Block PCB
하나의 Panel 또는 Carrier 에 동일 또는 이형
의 여러 Block이 설치된 보드 전체에 대
한 명칭.
PCB
하나의 PCB는 하나 또는 여러 개의 Block으로 구성될 수 있습
니다.
6-45
Board
정의

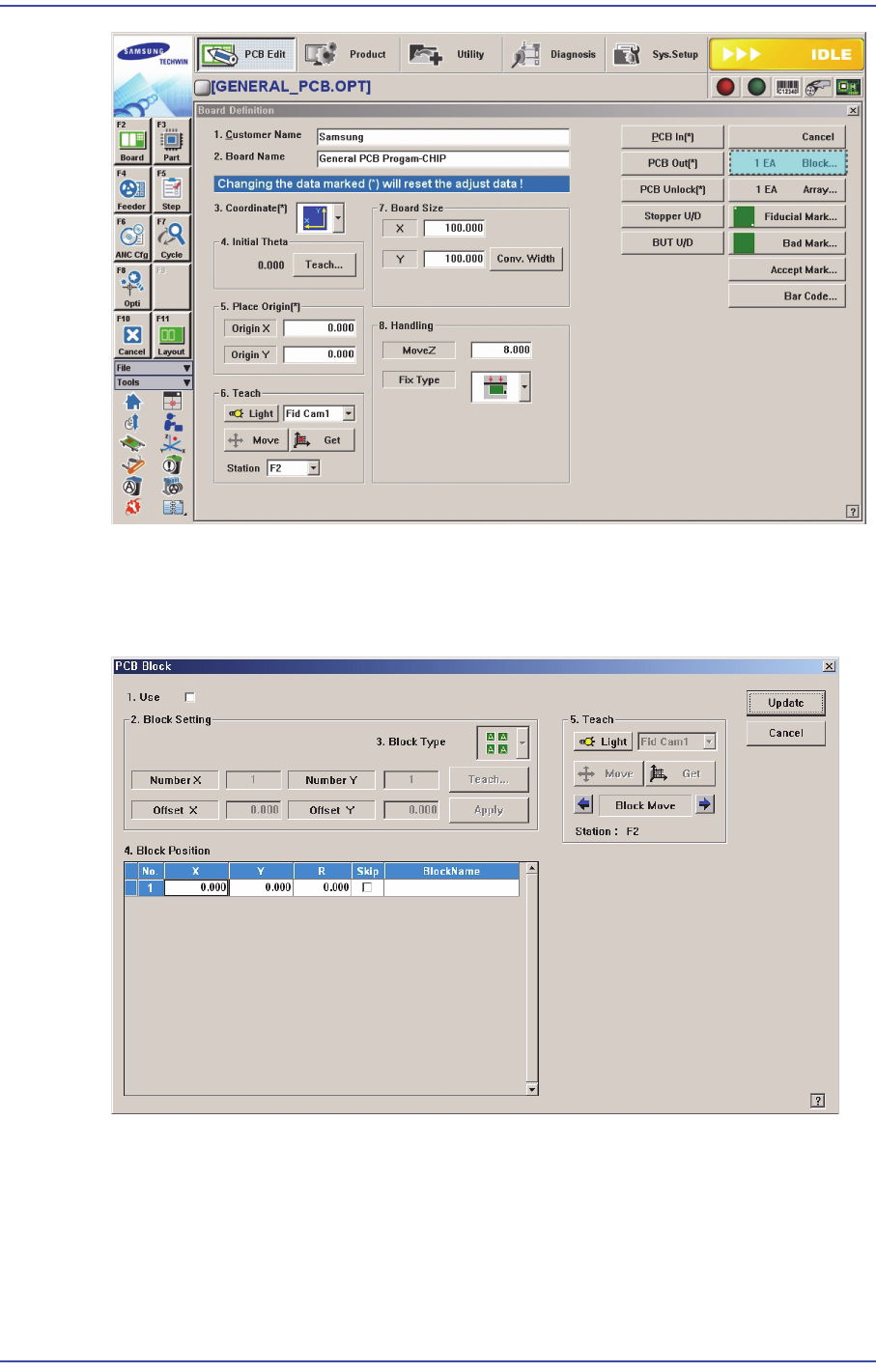

<Block PCB> 버튼을 클릭하면 PCB의 모델 유형을 설정하는 다음과 같은 대화상자
가 표시됩니다.
그림
6.12
“
Block PCB
”
대화상자
<1.Use> 체크박스
모델유형과 블록
의 구성을 설정하려면 선택합니다..
<2. Block
Settin> 영역
<
3. Block Type> 콤보박스
모델구성의 유형
을 선택합니다. 다음의 3가지 유형을 선택할 수 있습니다;
