7-44 Samsung Component Place r SM471 Administrator's Guide 부품의 X 방향 크기를 입력합니다 .  <Body Y> 에디트박스 부품의 Y 방향 크기를 입력합니다 .  <Lead W> 에디트박스 Lead 의 X 방향 길이를 입력합니다 . 이 외 설정항목은 “ 7.1.1 공통 Align Data ” 를 참조하십시오 .…

100%1 / 506
7-43
부품
등록
<Image Capture> 버튼
부품
미지를 조명값을 자동적으로 단계적으로 변환하여 이미지로 저장하고
사용자는 가장 인식이 이미지 조명값을 확인하여 저장함으로써
적의 조명값을 지정하는 도움을 줍니다. 자세한 사항은
7.1.1
공통
Align
Data
참조하시기 바랍니다.
<Au
to Teach> 버튼
부품의 Align
이터를 자동으로 구합니다. 자세한 사항은
7.1.1
공통
Align
Data
참조하시기 바랍니다.
7.1.2.3. Melf 부품데이터 설정
Melf 부품에 관한 Align 데이터를 설정합니다.
그림
7.14
Package Group = Melf
”인
경우의
대화상자
<Camera No.> 콤보박스
부품을 인식할 Camera
택합니다. 자세한 사항은
7.1.1
공통
Align Data
참조하시기 바랍니다.
버튼
부품을 인식할 Camera 조명
설정합니다. 자세한 사항은
7.1.1
공통
Align
Data
참조하시기 바랍니다.
<Size>
영역
Align 크기를
정합니다.
<
Body X> 에디트박스
7-44
Samsung Component Placer SM471 Administrator's Guide
부품의 X방향 크기를 입력합니다.
<Body Y> 에디트박스
부품의 Y방향 크기를 입력합니다.
<Lead W> 에디트박스
Lead X방향 길이를 입력합니다.
설정항목은
7.1.1
공통
Align Data
참조하십시오.
<Option> 영역
Align Option데이터를 설정합니다.
<Use LED flip check> 체크박스
LED 뒤집힘을 검사하는 기능을 사용하기위해 선택합니다. 자세한 사항
7.1.2.2 CHIP-Rect
부품데이터
설정”
<Use LED flip check>
체크박
스”
참조하십시오.
설정항목은
7.1.1
공통
Align Data
참조하십시오.
<Move> 버튼
부품을 수동으로 흡착(Pickup) 하여 부품 인식 테스트 하기 위해서 사용됩니다
. 자세한 사항은
7.1.1
공통
Align Data
참조하시기 바랍니다.
<Test> 버튼
설정한 Align 데이터를 사용해서 부품 인식 테스트를 실시합니다. 자세한 사항
7.1.1
공통
Align Data
참조하시기 바랍니다.
<Image Capture> 버튼
부품 이미지를 조명값을 자동적으로 단계적으로 변환하여 이미지로 저장하고
사용자는 가장 인식이 이미지 조명값을 확인하여 장함으로써
적의 조명값을 지정하는데 도움을 줍니다. 자세한 사항은
7.1.1
공통
Align
Data
참조하시기 바랍니다.
7-45
부품
등록
7.1.2.4. TR 부품데이터 설정
TR 부품에 관한 Align 데이터를 설정합니다.

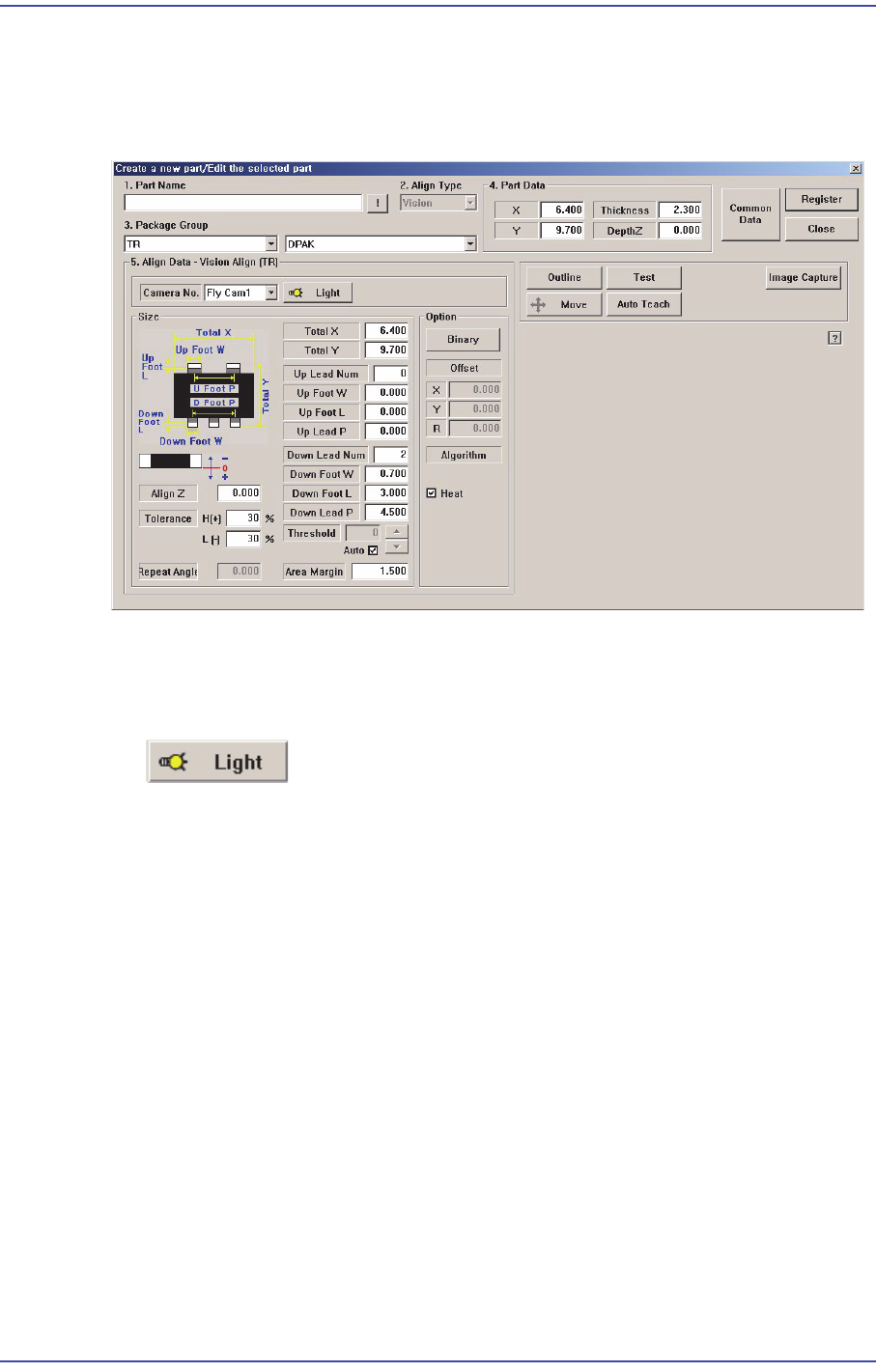

그림
7.15
Package Group = TR
”인
경우의
대화상자
<Camera No.> 콤보박스
부품을 인식할 Camera
택합니다. 자세한 사항은
7.1.1
공통
Align Data
참조하시기 바랍니다.
버튼
부품을 인식할 Camera 조명
설정합니다. 자세한 사항은
7.1.1
공통
Align
Data
참조하시기 바랍니다.
<Size>
영역
Align 크기를
정합니다.
<To
tal X> 에디트박스
부품의 X방향 크기
입력합니다.
<To
tal Y> 에디트박스
부품의 Y방향 크기
입력합니다.
<U
p Lead Num> 에디트박스
위쪽 Lead 개수
입력합니다.
<
Up Foot W> 에디트박스
위쪽 Foot X 방향 길이
입력합니다.
<
Up Foot L> 에디트박스
