12-55 Machine Calibration 조명의 16 단계를 표 시합니다 . <S ide>/ <Outer> /<Coaxial> 열 Fly Cam 인 경우 : Side 조명 이 256 값의 범위 내에서 입력됩니다 . < 맵핑 / 테스트 > 버튼 < 카메 라 선택 > 콤보박스박스에서 선택된 카메라에 대해서 Light Level…
12-54
Samsung Component Placer SM471 Administrator's Guide

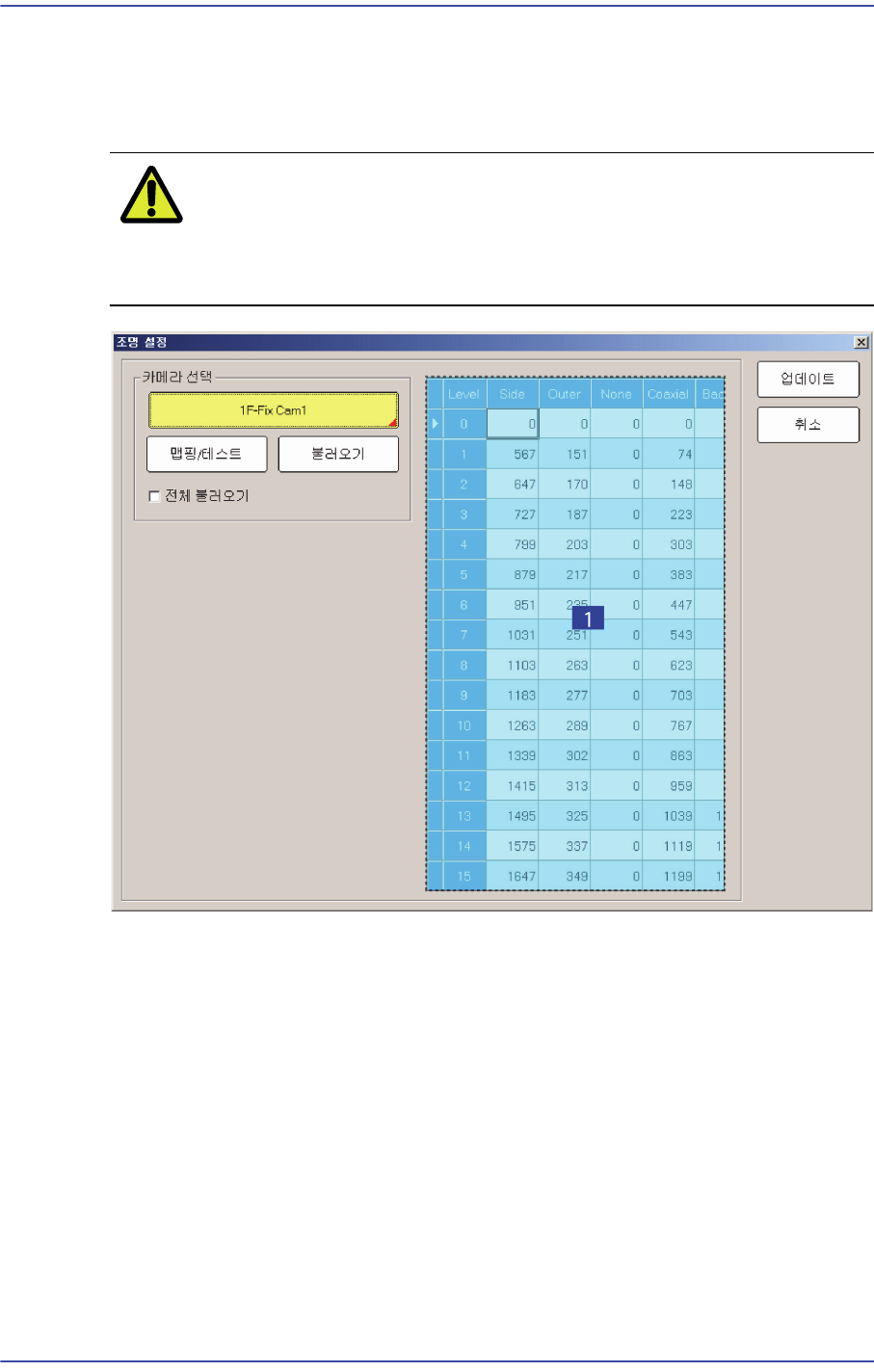

12.3.10.3. Light Mapping
카메라의 조명 밝기를 캘리브레이션합니다. 본 캘리브레이션을 수행하기 위해서는
ANC의1번 홀에 LightFly 노즐을 삽입해야 합니다.
주 의 SM32x, SM411, SM421 장비에서 사용되는 Light Mapping용 노
즐과 호환되지 않으므로, SM32x, SM411, SM421용 노즐을 본
장비에 사용하지 마십시오.
1: Light Level
영역
<카메라 선택> 영역
셀렉
션컨트롤
라이트맵핑을 할 카메
라를 선택합니다.
피두셜카메라는 라이
트맵핑을 적용하지 않으므로 , 캘리브레이션하려는 픽
스카메라를 선택하십시오.
모든 플
라이카메라 및 픽스카메라에 대해 동일하게 작업을 반복하십시오.
Light Level 영역
조명 Level별 밝기
를 지정합니다.
<Level> 열
12-55
Machine Calibration
조명의 16단계를 표시합니다.
<S
ide>/ <Outer> /<Coaxial>열
Fly Cam 인 경우: Side 조명
이 256 값의 범위 내에서 입력됩니다.
<맵핑/ 테스트> 버튼
<카메
라 선택> 콤보박스박스에서 선택된 카메라에 대해서 Light Level에 대한
테스트 또는 자동 맵핑을 수행합니다.
그림
12.16 Fly Camera
가
선택된
경우
<1. 테스트 영역>
테스트용 노즐
에서 조명 밝기를 확인할 영역을 지정합니다. 영역은 최대 4
개까지 지정이 가능하며 Search 영역과 Excluded 영역을 함께 지정합니다.
즉, 원형 형태로 영역을 지정하게 됩니다.
테스트 영역은 전체 4개의 영역
이 있는데, Area1~Area4가 이에 해당됩니다.
자동설정되는 값이므로 변경하지 마십시오.
[Fly-Camera용 캘리브
레션 노즐 바닥면 형상]
Test Area1 = Search Area(A) – Excluded Area (B + C)
12-56
Samsung Component Placer SM471 Administrator's Guide
Test Area2 = Search Area(B) – Excluded Area (C)
Test Area3 = Search Area(C)
Test Area4 = Test Area1 + Test Area2 + Test Area13
테스트 영역은 전체3개의 영역
이 있는데, Area1 ~ Area3이 이에 해당됩니다
[Fix Camera용 캘리
브레션 노즐 바닥면 형상]
Test Area1 = Search Area(A) – Excluded Area (B)
Test Area2 = Search Area(B)
Test Area3 = Test Area1 + Test Area2
<No> 열
Test Area의 일련 번호를 나타
냅니다.
<Pos X>
열
영역 중심
의 X 좌표를 표시합니다.
<Pos Y>
열
영역 중심
의 Y 좌표를 표시합니다.
<Size X> 열
영역의 X방향 크기
를 표시합니다.
<Size Y> 열
영역의 Y방향 크기
를 표시합니다.
<Type> 열
영역의 형태
를 지정합니다.
CIRCLE: 원형
의 영역입니다.
RECT: 사각
형 영역입니다.
NONE: 영역을 지정하
지 않습니다.
<2. 카메
라> 영역
조명 밝기 테스트 또는맵
핑을 수행할 카메라를 선택합니다. 활성화되어 있
는 카메라들은 동시에 지정이 가능합니다.
<3. 도구 설정> 영역
테스트 또는 맵핑
의 준비작업을 수행합니다.
