► Nehmen Sie ein Tuch und streichen Sie die Folie in der Mitte beginnend sanft auf wie in
Abbildung 3-6 und Abbildung 3-7 gezeigt.

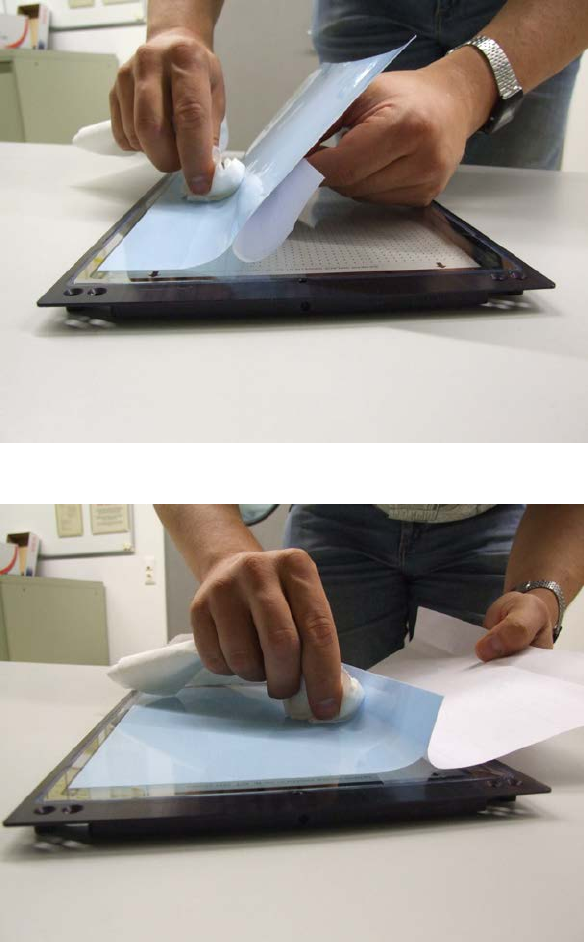

Abbildung 3-6: Klebetechnik ACT-Messplatte mit Klebefolie
Abbildung 3-7: Klebetechnik ACT-Messplatte mit Klebefolie, Anbringen der Folie
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
16
► Ziehen Sie die obere blaue Folie ab.
Die Klebefolie sollte die Messplatte bis zum silbernen Rand (1) abdecken (Abbildung 3-8).
► Achten Sie darauf, dass die globalen Passmarken (2) frei von der Folie bleiben.

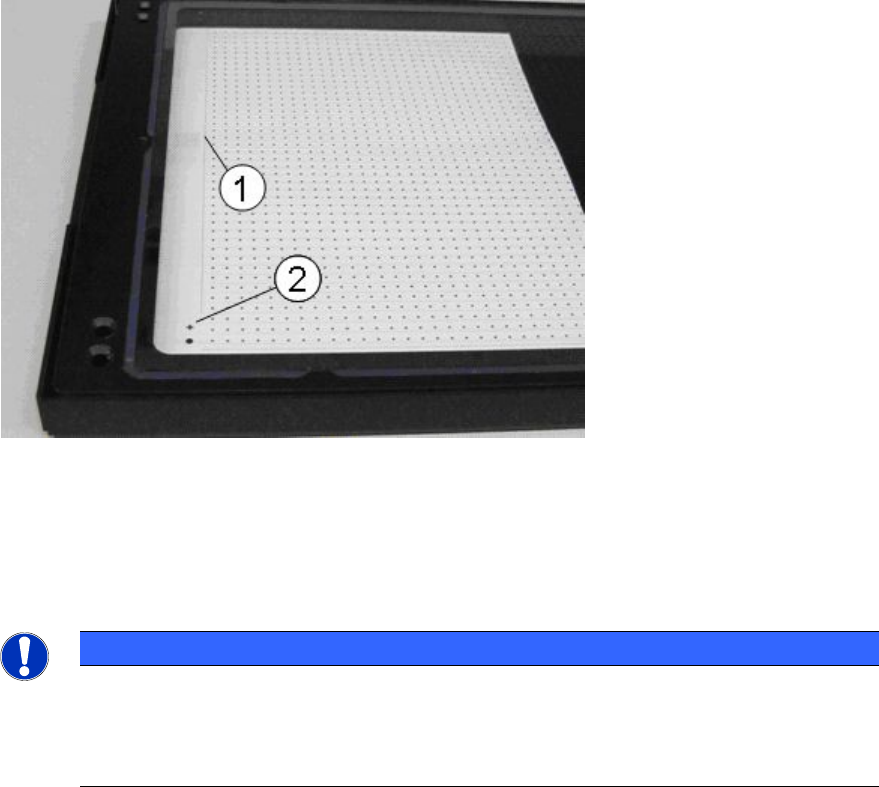

Abbildung 3-8: ACT-Messplatte mit Silberrand und Kreuzmarke
Legende:
(1) Silberrand
(2) Kreuzmarke
HINWEIS
Folie kann mehrmals verwendet werden
Die Bauelemente können nach der Messung vorsichtig von der Folie abgekratzt werden.
Mit einer Folie können somit mehrere (bis zu 20)
Bestückungen/Messungen durchgeführt
werden.
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
17
3.2 Software-Vorbereitungen
Dem ACT-Koffer liegt eine CD bei, auf der die nachfolgend beschriebenen Software-Pakete
vorhanden sind. Diese können jedoch veraltet sein.
Beziehen Sie daher die aktuellste Version jeweils vom Software Lizenzportal oder von der
SIPLACE Hotline.
3.2.1 Stationssoftware
Bei SIPLACE Bestückautomaten mit Stationssoftware ab Version 70x.x sind keine besonderen
Vorbereitungen zu treffen.
SIPLACE Bestückautomaten mit Stationssoftware 60x.x (X-Serie (alt) und D-Serie) benötigen eine
zusätzliche Software-Installation, um das ACT zu nutzen.
Sehen Sie dazu Abschnitt 5.1.
3.2.2 SIPLACE Pro-Software
Für SIPLACE Pro gibt es jeweils für unterschiedliche Versionen, vorgefertigte Tisch- und
Leiterplatten- Daten.
Es handelt sich dabei um sogenannte *.sipro-Dateien, die via Datenmodell-Import in die SIPLACE
Pro Datenbank importiert werden können.
Darin sind auch die dazugehörigen Gehäuseformen und Bauelemente enthalten.
HINWEIS
Aktualisierung der SIPLACE Pro ACT-Daten
► Empfehlung: Löschen Sie die alten Daten vor dem Import der neuesten SIPLACE
Pro-Daten, um unübersichtliche Datenmengen zu vermeiden.
► Entfernen Sie alle Lose, Aufträge und Rüstungen für ACT manuell.
Nun können Sie nach einander Tische, Leiterplatten, Bestücklisten, Marken,
Bauelemente und Gehäuseformen aus den ACT-Ordnern löschen.
► Falls ein Löschen aus Zeitgründen nicht möglich ist:
Benennen Sie alle ACT-Ordner der einzelnen Ansichten (Marken, Bestücklisten,
Leiterplatten, Tische, Trays) in ACT_Old um.
Der Import der neuen Daten bringt automatisch wieder die ACT-Struktur mit.
HINWEIS
Import von Daten
► Setzen Sie KEIN Häkchen bei der Option Reduzierte Verzeichnisse.
► Überschreiben Sie immer alles (auch Bilddaten/Blobs; ggf. Konflikt durch Erzeugen
von neuen Bilddaten lösen).
