ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
67
4.2.6 ACT beenden – zurück zur Produktion
4.2.6.1 Beenden (z.B. unter Stationssoftware 70x)
► Klicken Sie auf Schließen in der Ansicht der Messergebnisse, um diese zu beenden.

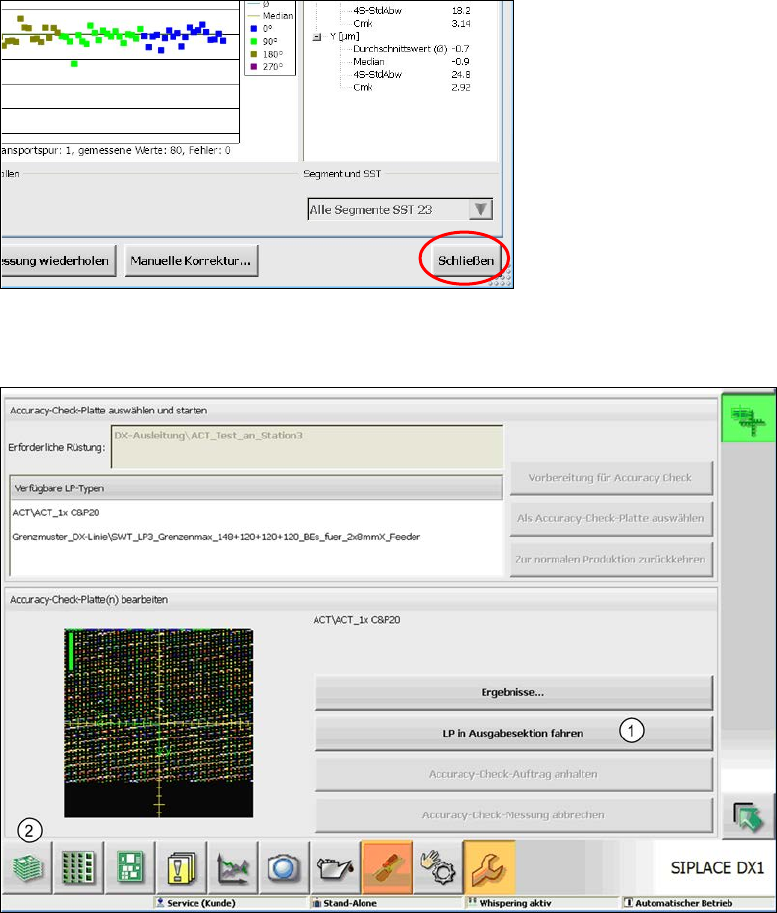

Abbildung 4-47: Ansicht Messergebnisse schließen
► Fahren Sie die Leiterplatte in die Ausgabesektion (1).
Abbildung 4-48: LP in die Ausgabesektion fahren
► Klicken Sie auf die Schaltfläche unten links (2), um in die Grundansicht der Bedienoberfläche
zurückzukehren.
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
68
In der Grundansicht der Station sehen Sie nun die Leiterplatte rot markiert in der Ausgabesektion.
Sie können die Leiterplatte dort entnehmen.
► Entnehmen Sie die Leiterplatte aus der Ausgabesektion.
► Falls Sie sie nicht entnehmen können, weil es sich beispielsweise um eine Maschine der SX-
oder DX- Serie handelt, die inmitten einer Linie mehrerer Maschinen steht, so klicken Sie auf
die rote Leiterplatte.

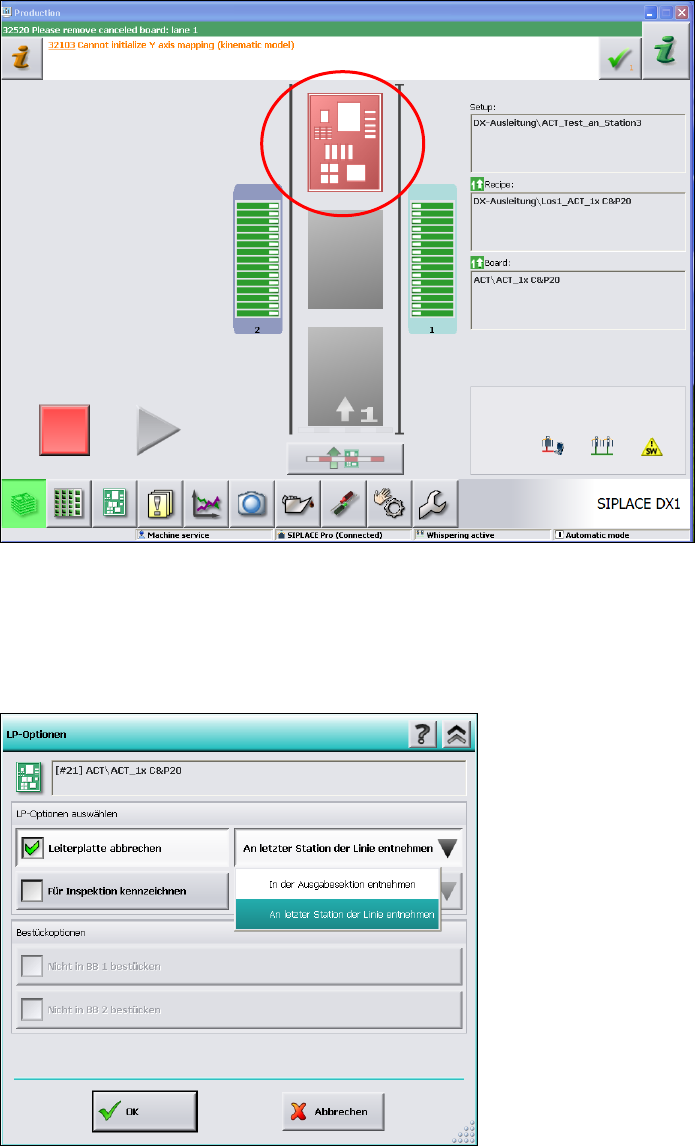

Abbildung 4-49: Zustand nach ACT
► Wählen Sie im nächsten Fenster die Option Leiterplatte abbrechen.
► Wählen Sie die Unterfunktion An letzter Station der Linie entnehmen.
► Klicken Sie zur Bestätigung auf OK.
Abbildung 4-50: LP an letzter Station der Linie entnehmen
► Drücken Sie Start.
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
69
Die Leiterplatte wird aus der Station herausgefahren.
Falls sich dahinter noch eine oder mehrere Stationen ohne Bestückinhalt befinden, wird die
Leiterplatte durch diese Maschinen automatisch durchgefahren und kann dann an der letzten
Station der Linie entnommen werden.

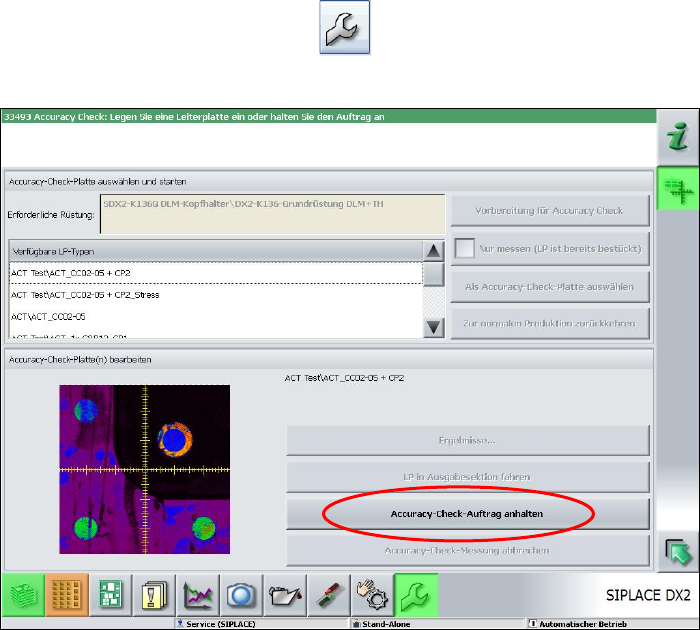

► Klicken Sie auf die Schaltfläche
, um in die Service-Ansicht zu wechseln.
► Klicken Sie auf die Schaltfläche Accuracy-Check-Auftrag anhalten.
Abbildung 4-51: Accuracy-Check-Auftrag anhalten
