ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
61
► Wählen Sie das von Ihnen gewünschte Bestück- / Messprogramm aus der Liste der
verfügbaren LP-Typen aus.
Abbildung 4-41: Auswahl der Leiterplatte
► Wählen Sie die gewünschte Leiterplatte aus (1). Die zuletzt vorgegebene steht immer ganz
oben.
Nachdem Sie eine Platte markiert haben, erscheint die entsprechende Rüstung an dieser
Stelle (2).
► Bestätigen Sie die Auswahl der Leiterplatte und klicken Sie auf die Schaltfläche Als Accuracy-
Check-Platte auswählen (3).
► Drücken Sie die Start-Taste bevor Sie die Leiterplatte einlegen (sonst wird sie nicht bestückt
sondern sofort in die Ausgabesektion befördert).
► Schieben Sie die Leiterplatte in die Eingabesektion, um die Bestückung zu beginnen (siehe
auch Abschnitt 4.2.2 und Abschnitt 4.2.3.2).
Die Leiterplatte wird bestückt und danach startet die Vermessung automatisch.
HINWEIS
Die Maschine sollte während der Messung nicht bedient werden!
Ein Dialogfenster wird geöffnet, in welchem der gerade aktuelle Messvorgang angezeigt wird.
Es werden jeweils die Marken angezeigt, die gerade vermessen werden.
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
62

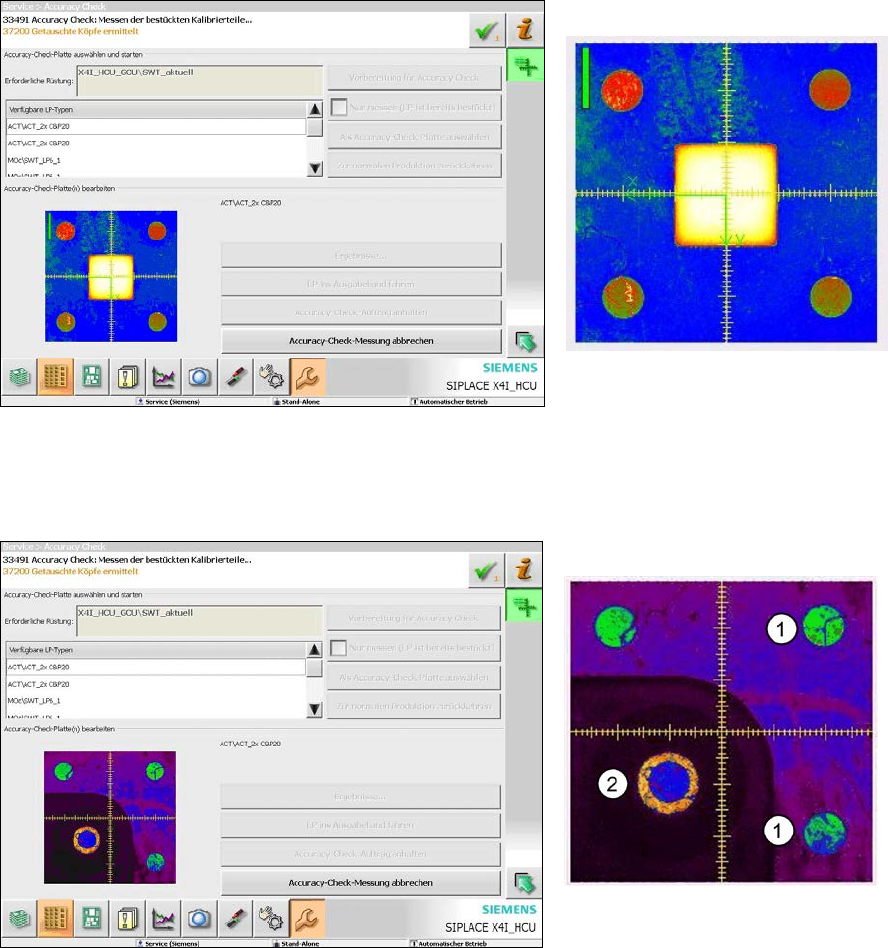

Beispiel für den Messvorgang mit Keramikbauelemente Cerampads:
Abbildung 4-42: Beispiel Messfenster mit Cerampads
Beispiel für den Messvorgang mit Glasbauelementen:
Abbildung 4-43: Anzeige Messfenster mit Glasbauelementen (Falschfarbendarstellung)
Legende:
(1) Marken auf der ACT-Platte
(2) Marken auf dem Glasbauelement
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
63
4.2.5.1 Messauswertung und Messdaten
Anschließend werden die Messergebnisse wie folgt angezeigt:

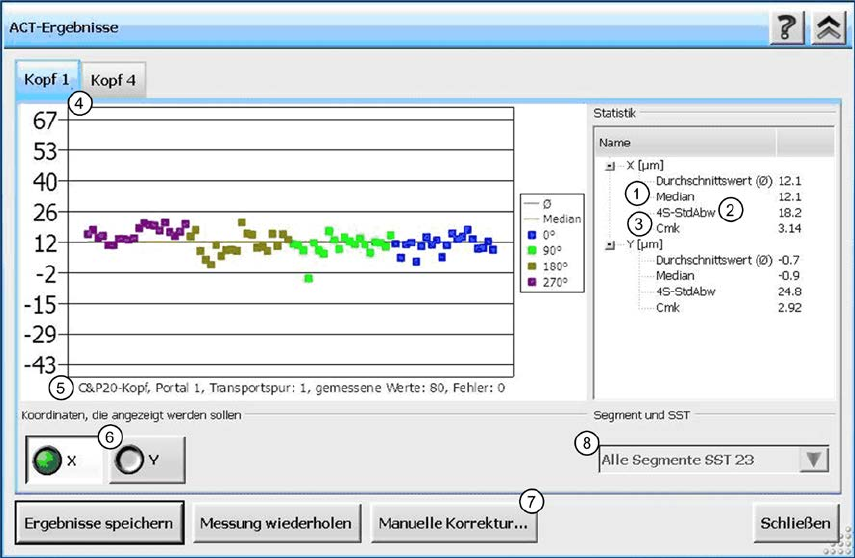

Abbildung 4-44: Messergebnisse ACT
Legende:
(1) Median-Wert, kann korrigiert werden.
(2) Standardabweichung bei 4 Sigma.
(3) Cmk: muss bei 4 Sigma >1,33 sein.
(4) Hier können Sie zwischen den beiden Köpfen (Portalen) umschalten.
(5) Details zur Messung.
(6) Umschalten des Messergebnisses.
(7) Hier können Sie die gemessenen Offset-Werte korrigieren.
(8) Wenn es sich um einen Twin-Kopf handelt, können hier die einzelnen
Segmente angewählt werden, falls beide Segmente auf eine Platte
bestückt haben.
X
Stellt die Offset-Werte in x-Richtung dar.
Y
Stellt die Offset-Werte in y-Richtung dar.
Winkel (nicht für Cerampads)
Stellt die Offset-Werte des Bestückwinkels dar.
