ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
59
4.2.5 Arbeiten mit dem ACT unter Stationssoftware 703.xx und höher
HINWEIS
Für die Nutzung des ACT auf Maschinen mit der Stationssoftware 703.xx und höher ist
keine weitere Installation auf dem Stationsrechner notwendig.
Voraussetzungen:
● Sie haben ein Bestück-/Messprogramm an die Station geschickt, wie in Abschnitt 4.1
beschrieben.
● Sie haben die Station gerüstet, wie in Abschnitt 4.2.1 beschrieben.
Abbildung 4-38: Wechsel der Benutzerebene
► Wechseln Sie in die Ansicht Einstellungen (1).
► Gehen Sie auf die Ebene Benutzereinstellungen (2).
► Wechseln Sie in die Ebene Service (Kunde) (3).
► Geben Sie dazu das Service Passwort ein.
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
60

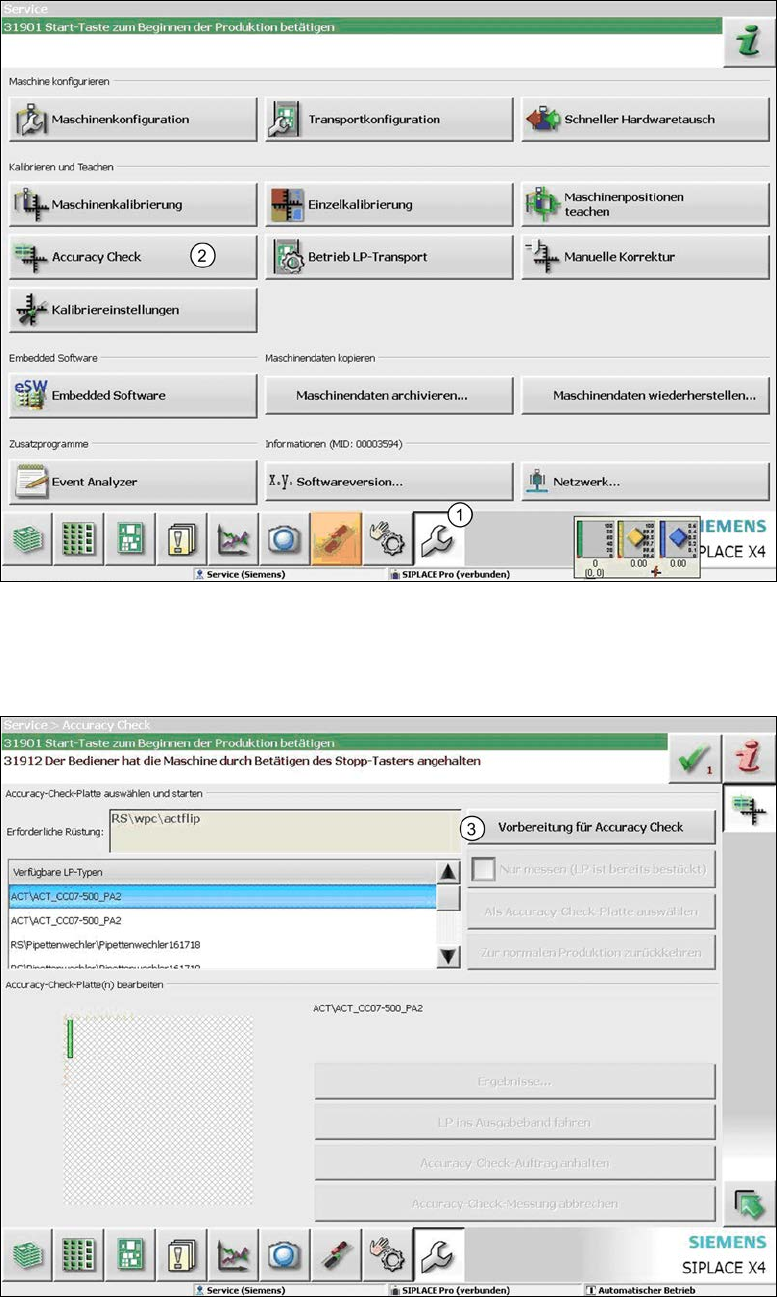

Abbildung 4-39: Ansicht Service Tools
► Wechseln Sie in die Ansicht Service (1).
► Klicken Sie auf die Schaltfläche Accuracy Check (2).
Abbildung 4-40: Vorbereitung auf Accuracy Check
► Klicken Sie auf die Schaltfläche Vorbereitung für Accuracy Check (3).
Die Maschine schaltet selbst in den Modus Stand Alone um.
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
61
► Wählen Sie das von Ihnen gewünschte Bestück- / Messprogramm aus der Liste der
verfügbaren LP-Typen aus.

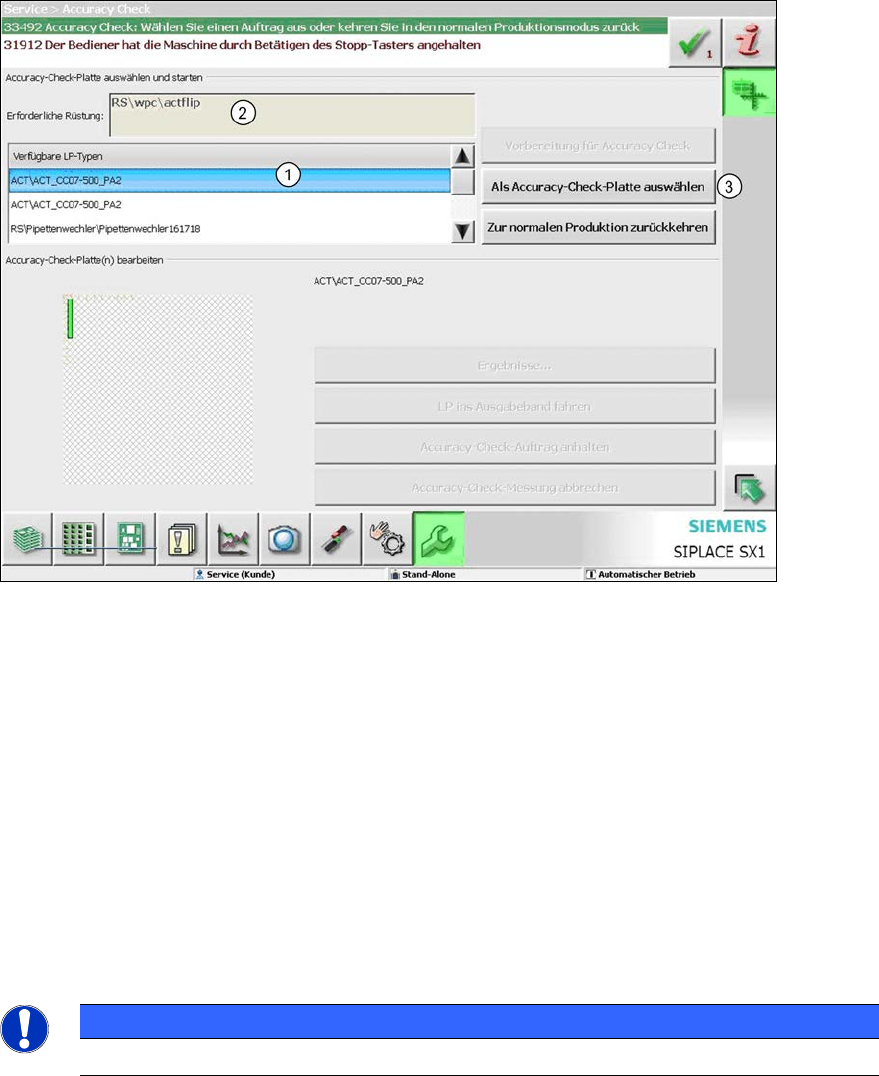

Abbildung 4-41: Auswahl der Leiterplatte
► Wählen Sie die gewünschte Leiterplatte aus (1). Die zuletzt vorgegebene steht immer ganz
oben.
Nachdem Sie eine Platte markiert haben, erscheint die entsprechende Rüstung an dieser
Stelle (2).
► Bestätigen Sie die Auswahl der Leiterplatte und klicken Sie auf die Schaltfläche Als Accuracy-
Check-Platte auswählen (3).
► Drücken Sie die Start-Taste bevor Sie die Leiterplatte einlegen (sonst wird sie nicht bestückt
sondern sofort in die Ausgabesektion befördert).
► Schieben Sie die Leiterplatte in die Eingabesektion, um die Bestückung zu beginnen (siehe
auch Abschnitt 4.2.2 und Abschnitt 4.2.3.2).
Die Leiterplatte wird bestückt und danach startet die Vermessung automatisch.
HINWEIS
Die Maschine sollte während der Messung nicht bedient werden!
Ein Dialogfenster wird geöffnet, in welchem der gerade aktuelle Messvorgang angezeigt wird.
Es werden jeweils die Marken angezeigt, die gerade vermessen werden.
