ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
69
Die Leiterplatte wird aus der Station herausgefahren.
Falls sich dahinter noch eine oder mehrere Stationen ohne Bestückinhalt befinden, wird die
Leiterplatte durch diese Maschinen automatisch durchgefahren und kann dann an der letzten
Station der Linie entnommen werden.
► Klicken Sie auf die Schaltfläche
, um in die Service-Ansicht zu wechseln.
► Klicken Sie auf die Schaltfläche Accuracy-Check-Auftrag anhalten.
Abbildung 4-51: Accuracy-Check-Auftrag anhalten
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
70
► Klicken Sie im nächsten Fenster auf die Schaltfläche Zur normalen Produktion
zurückkehren (1).

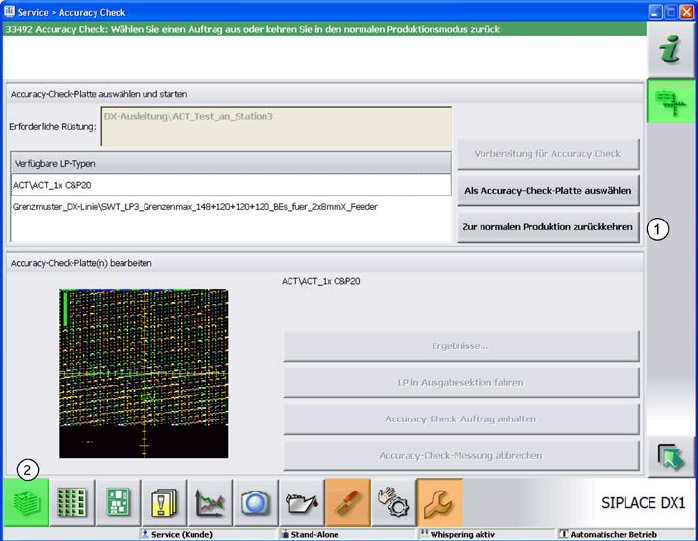

Abbildung 4-52: Zur normalen Produktion zurückkehren
► Klicken Sie auf die Schaltfläche unten links (2), um in die Grundansicht der Bedienoberfläche
zurückzukehren.
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
71
5 Anhang
5.1 Installation des ACT auf Stationen mit Stationssoftware 605.xx
► Legen Sie die im Paket beiliegende CD in das Maschinenlaufwerk.

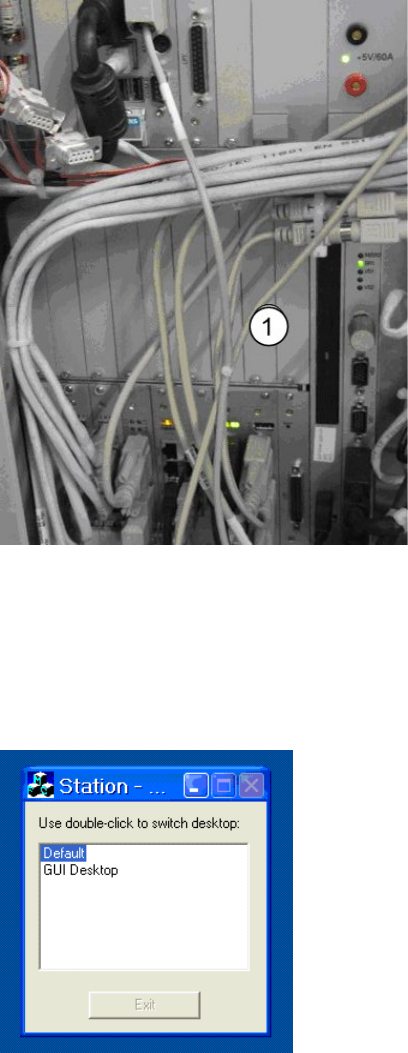

Abbildung 5-1: CD-Laufwerk an der Station
Legende:
(1) CD-Laufwerk an der Station.
► Wechseln Sie ins Betriebssystem (Default).
Abbildung 5-2: Default-Anzeige an der Station
