ACT - Accurac y Check T ool / Bed ienungs anleitung Ausgabe 07/2014 58 Abbildung 4- 37 : M essbericht (Protokoll) im PDF - Format
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
57
4.2.4.3 Bericht speichern unter Stationssoftware 605.xx
► Klicken Sie auf die Schaltfläche Bericht speichern.

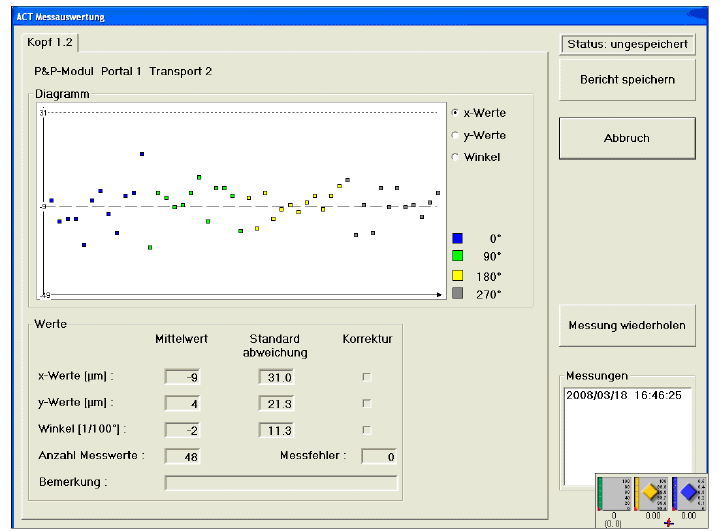

Abbildung 4-36: Speichern eines Messberichts (Protokoll)
Im folgenden Dialogfenster können Sie den Bericht der Messergebnisse des ACT im PDF-Format
speichern. Der Maschinentyp, Identifikationsnummer, Transportspur und Datum werden als
Identifizierung der Maschine von der Messung übernommen.
Dateiname
Dem Namen der Datei in der die Messwerte gespeichert werden wird die Endung .pdf angehängt.
Der Dateiname wird folgendermaßen automatisch erzeugt: ActData.pdf
Sie können den Dateinamen auch selbst wählen, in dem Sie den vorgegebenen Namen
überschreiben und in einem Verzeichnis Ihrer Wahl (bzw. auf externe Speichermedien wie z.B.
USB-Stick) speichern.
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
58

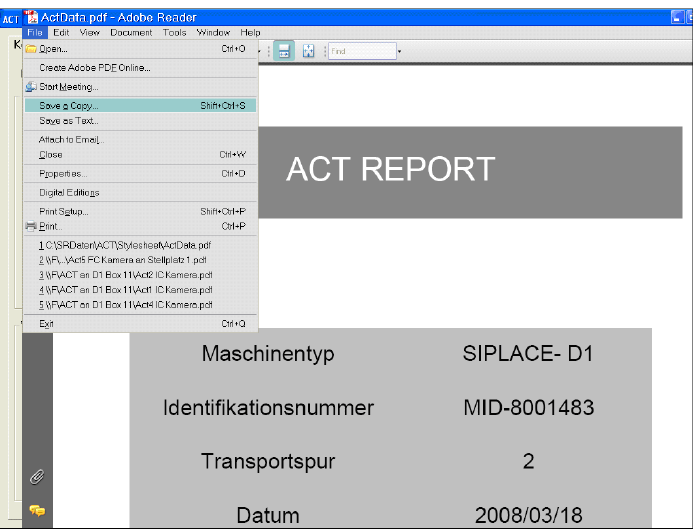

Abbildung 4-37: Messbericht (Protokoll) im PDF-Format
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
59
4.2.5 Arbeiten mit dem ACT unter Stationssoftware 703.xx und höher
HINWEIS
Für die Nutzung des ACT auf Maschinen mit der Stationssoftware 703.xx und höher ist
keine weitere Installation auf dem Stationsrechner notwendig.
Voraussetzungen:
● Sie haben ein Bestück-/Messprogramm an die Station geschickt, wie in Abschnitt 4.1
beschrieben.
● Sie haben die Station gerüstet, wie in Abschnitt 4.2.1 beschrieben.

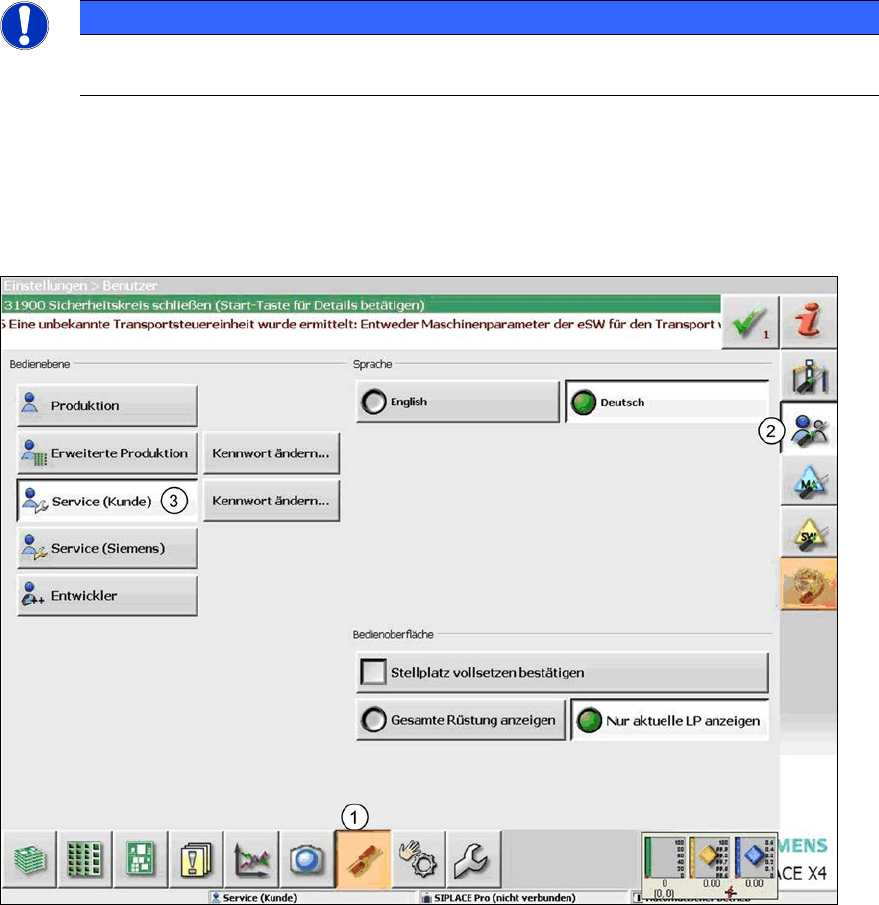

Abbildung 4-38: Wechsel der Benutzerebene
► Wechseln Sie in die Ansicht Einstellungen (1).
► Gehen Sie auf die Ebene Benutzereinstellungen (2).
► Wechseln Sie in die Ebene Service (Kunde) (3).
► Geben Sie dazu das Service Passwort ein.
