ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
33
4.1.2 Auswahl der Leiterplatte (Bestückprogramm)
► Wählen Sie aus den vorkonfigurierten Leiterplatten das zu Ihrer Kopfkonfiguration passende
Bestückprogramm aus (mit Hilfe der Tabelle 4-1).
HINWEIS
Aus Gründen der Erreichbarkeit von Passmarken, muss bei SIPLACE SX4- und DX4-
Maschinen die ACT-Messplatte um 180° gedreht eingelegt werden.
Wenn also ein ACT-Bestückprogramm für eine SIPLACE SX4- oder SIPLACE DX4-Maschine
vorgegeben wird, muss im erzeugten Los die Orientierung (Lage) der Platte auf 180° umgestellt
werden.

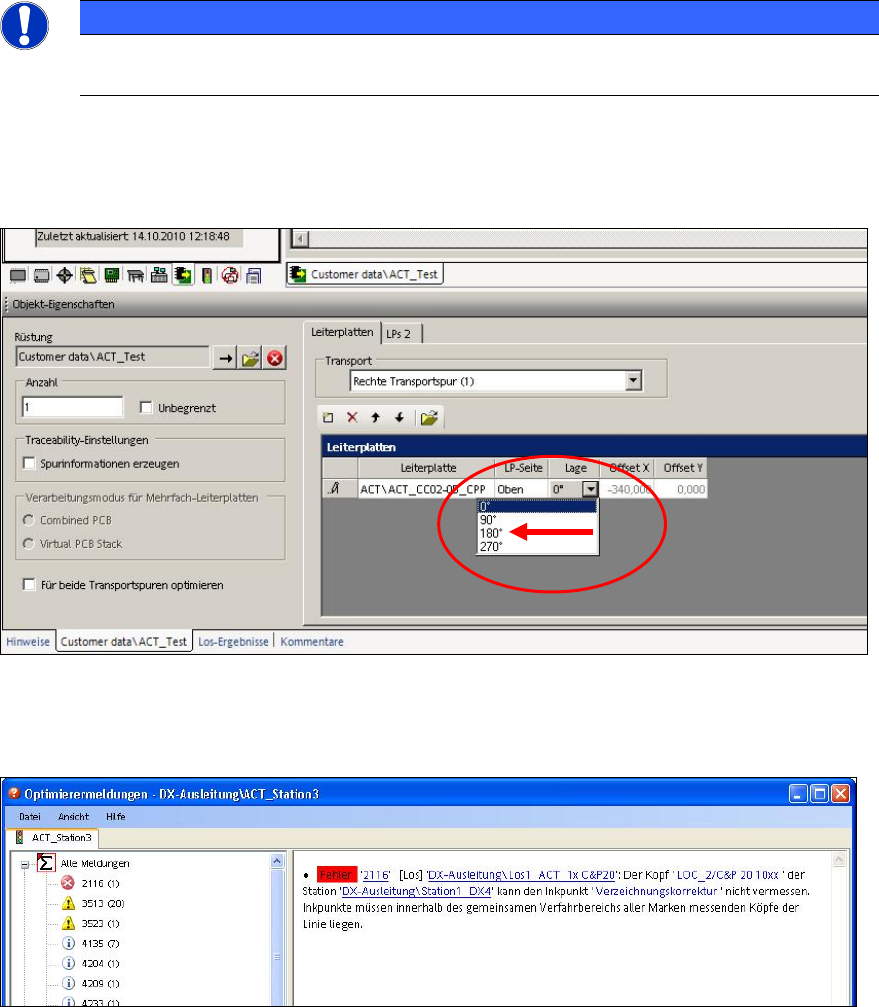

Abbildung 4-3: LP-Lage bei Bestückung auf SX4, DX4 um 180° drehen
Wenn diese Änderung der LP-Lage nicht durchgeführt wird, erscheint bereits bei der Vorgabe in
der SIPLACE Pro Line Control GUI folgende Fehlermeldung (Beispiel):
Abbildung 4-4: Beispiel Fehlermeldung wegen nicht Erreichbarkeit der Inkpunkte
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
34
HINWEIS
Aufgrund der oben beschriebenen Problematik der Erreichbarkeit von Passmarken,
muss Folgendes beachtet werden:
Wenn das ACT an einer Maschine der SX-, DX-, oder X-Serie gemessen werden soll,
vor welcher eine oder mehrere SIPLACE SX4- oder DX4-Station in der Linie stehen,
muss an allen Maschinen vor der zu messenden Maschine, die eine andere Orientierung
der Platte bedingen (0°/180°), die Funktion Durchtransport aktiviert werden, da
ansonsten Fehler beim Anfahren der Marken auftreten.
Die Funktion Durchtransport kann in der Rüstung der jeweiligen Station ein- und ausgeschaltet
werden.

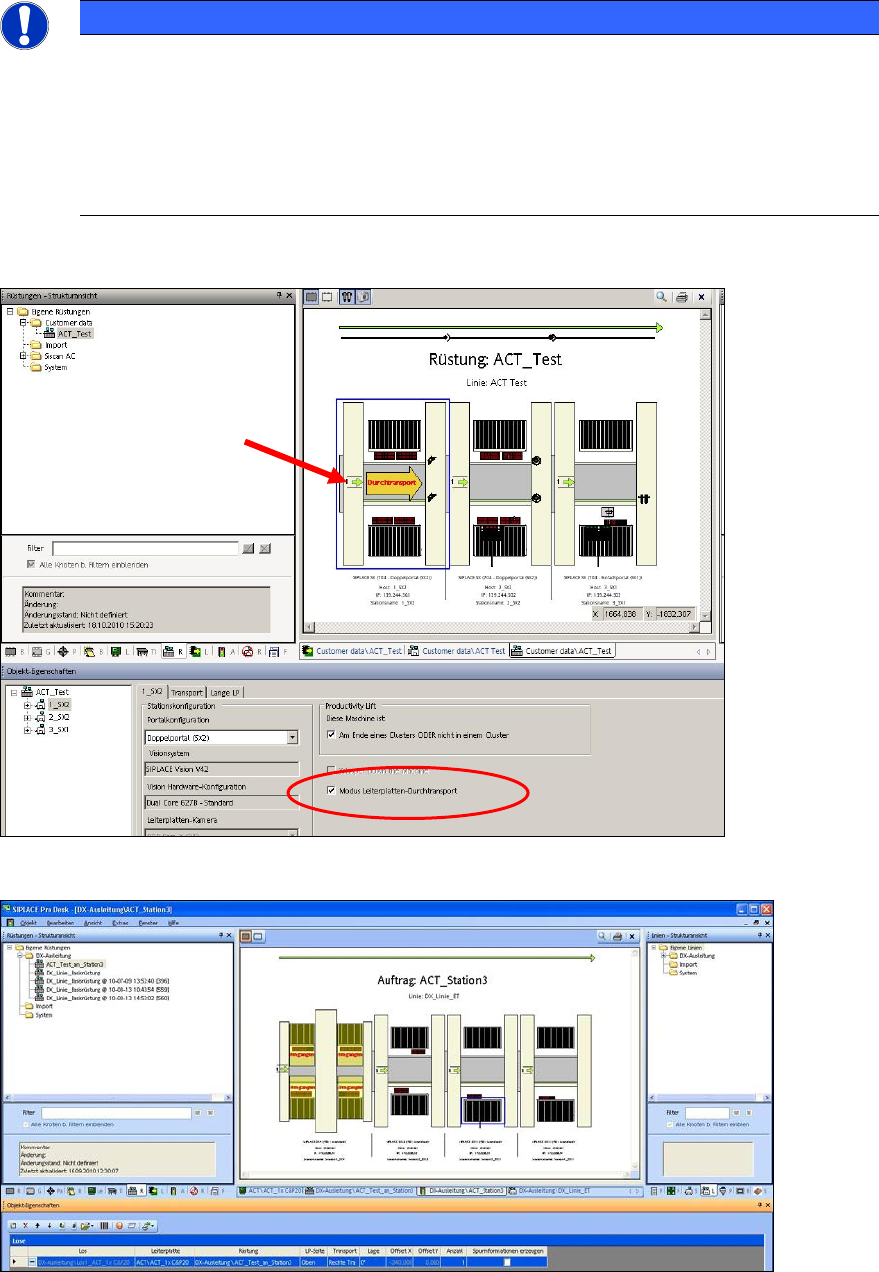

Abbildung 4-5: Funktion Durchtransport
Abbildung 4-6: Vorgabe in Line Control GUI mit DX4 im Modus Durchtransport
► Auftrag (Los) in SIPLACE Pro Line Control GUI vorgeben und an die Linie schicken
(Download).
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
35
4.1.3 Erstellen der Rüstung - Traychanger (TC)
► Den Traychanger müssen Sie selbst rüsten.
Das ACT-Tray kann verwendet werden, muss jedoch dem Flächenmagazinträger (FMT; Tray-
Halter) entsprechend platziert werden.
Einige Beispiele finden Sie in SIPLACE Pro unter Eigene Tische \ ACT \ TC \.

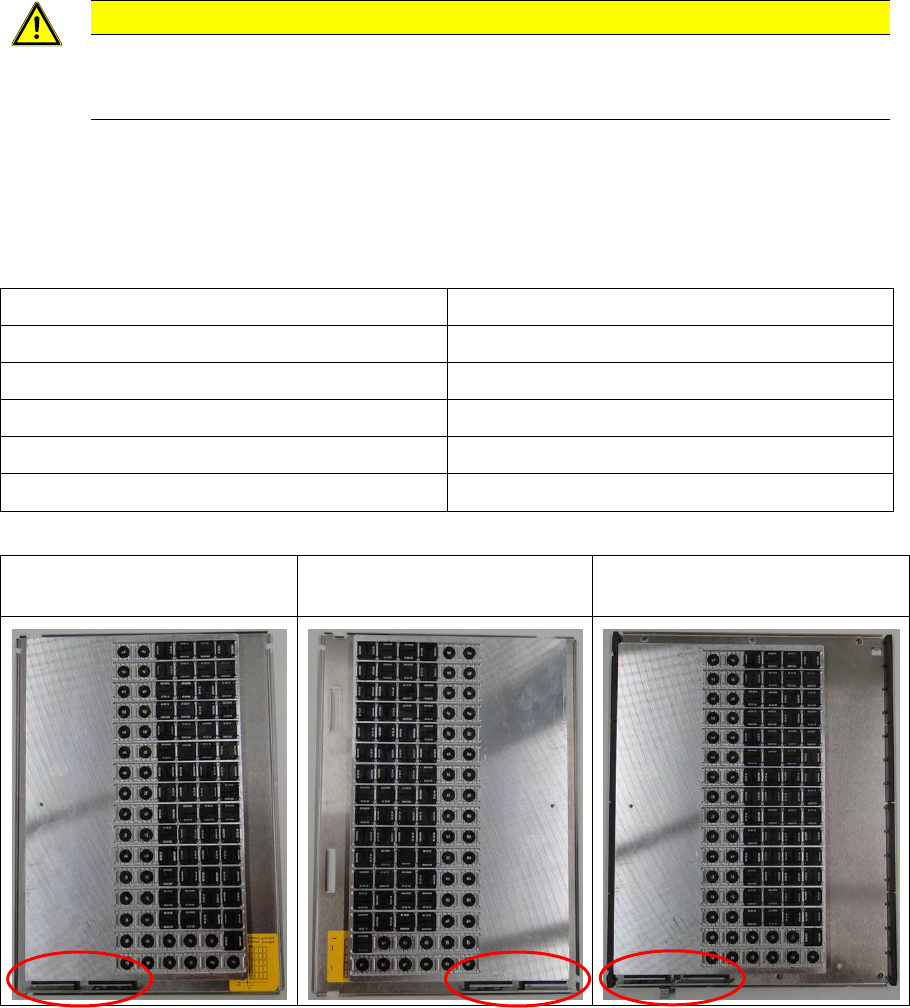

VORSICHT
Um das ACT-Tray mechanisch sicher platzieren zu können, muss es an den Anschlag
an der Seite gestellt werden, die keine Fächer hat. Es kann am besten mit zwei
Haltemagneten fixiert werden (siehe Markierung in Abbildung 4-7).
In SIPLACE Pro unter Eigene Flächenmagazine \ ACT \ xxx_L ; xxx_R muss das Tray je nach
Traychanger mit Links- oder Rechtsanschlag auf dem Flächenmagazinträger gerüstet werden.
Übersicht der Traychanger mit Links- und Rechtsanschlag
Traychanger Anschlag wo?
WPC4 Links ( ACT \ xxx_L)
WPC4 – SIPLACE D3 Links ( ACT \ xxx_L)
WPC 5 Rechts ( ACT \ xxx_R)
WPC 6 Rechts ( ACT \ xxx_R)
MTC2 Links ( ACT \ xxx_L)
Tabelle 4-2: Traychanger mit Links- und Rechtsanschlag
FMT WPC4
Links ( ACT \ xxx_L)
FMT WPC5 + WPC6
Rechts ( ACT \ xxx_R)
MTC2
Links ( ACT \ xxx_L
Abbildung 4-7: ACT-Tray auf Flächenmagazinträger
