ACT - Accurac y Check T ool / Bed ienungs anleitung Ausgabe 07/2014 30 Vorhande ne S - Tisch e: Vorhande ne X - Tisch e: Vorhande ne Tische (Rüstungen) für WP C/MTC:
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
29
1)
Diese Programme stehen jeweils auch mit der Endung "…_CA" zur Messung in einer Maschine
der SIPLACE CA-Serie zur Verfügung.
2)
Ab SIPLACE Pro 11.2 und Stationssoftware-Version >= 707.1 können für die Messung der
Kamera SST25 (Flip-Chip Kamera) auch die Glasbauelemente CC02-05 benutzt werden. Dafür
wurde die Leiterplatte bzw. das Bauelement "…_CC02-05_FC" angelegt. Somit muss für die
Messung dieser Kamera nicht mehr zwangsläufig ein optionales Tray mit CC07-500 Bauelementen
gekauft werden.
Ab SIPLACE Pro 11.2 sind die Leiterplatten, Bauelemente und Tische mit CC07-500 nicht mehr
vorhanden. Falls diese Daten benötigt werden (z.B. weil die Bauelemente bereits verfügbar sind)
können diese von älteren SIPLACE Pro-Versionen importiert werden. Diese Daten (Leiterplatte mit
Bauelementen und Gehäuseformen) stehen als Export von SIPLACE Pro 9.x zur Verfügung und
können vom Software-Lizenz-Portal, bzw. über die Hotline bezogen und in SIPLACE Pro 11.2
importiert werden.
Für die Rüstung kopieren Sie dazu den entsprechenden Tisch mit CC02-05 und tauschen im Tray
das Bauelement aus.
HINWEIS
Bestückautomaten mit Doppeltransport
Bei Doppeltransport wird empfohlen, das ACT mit beiden Transportbändern
durchzuführen.
4.1.1 Erstellen der Rüstung (Tische zuordnen)
► Kopieren Sie eine vorhandene Rüstung Ihrer Linie.
► Ersetzen Sie die Tische mit den vorbereiteten Tischen für ACT, die Sie bereits importiert haben
(siehe Abschnitt 3.2.5).
Es stehen Ihnen Tische für jede mögliche Maschine zur Verfügung.

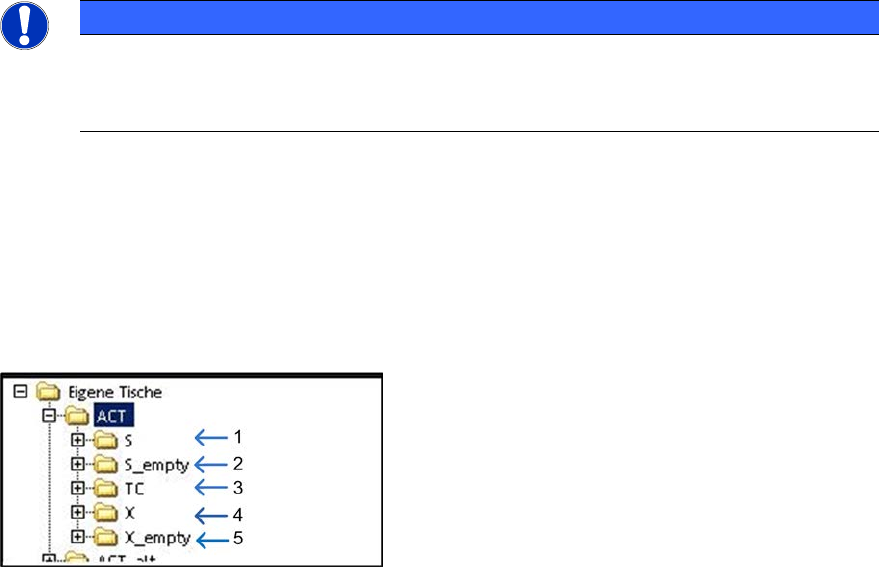

Legende:
(1) S-Tische mit Rüstung (4) X-Tische mit Rüstung
(2) Leere S-Tische (5) Leere X-Tische
(3) TC = Tray Changer (WPC/MTC)
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
30

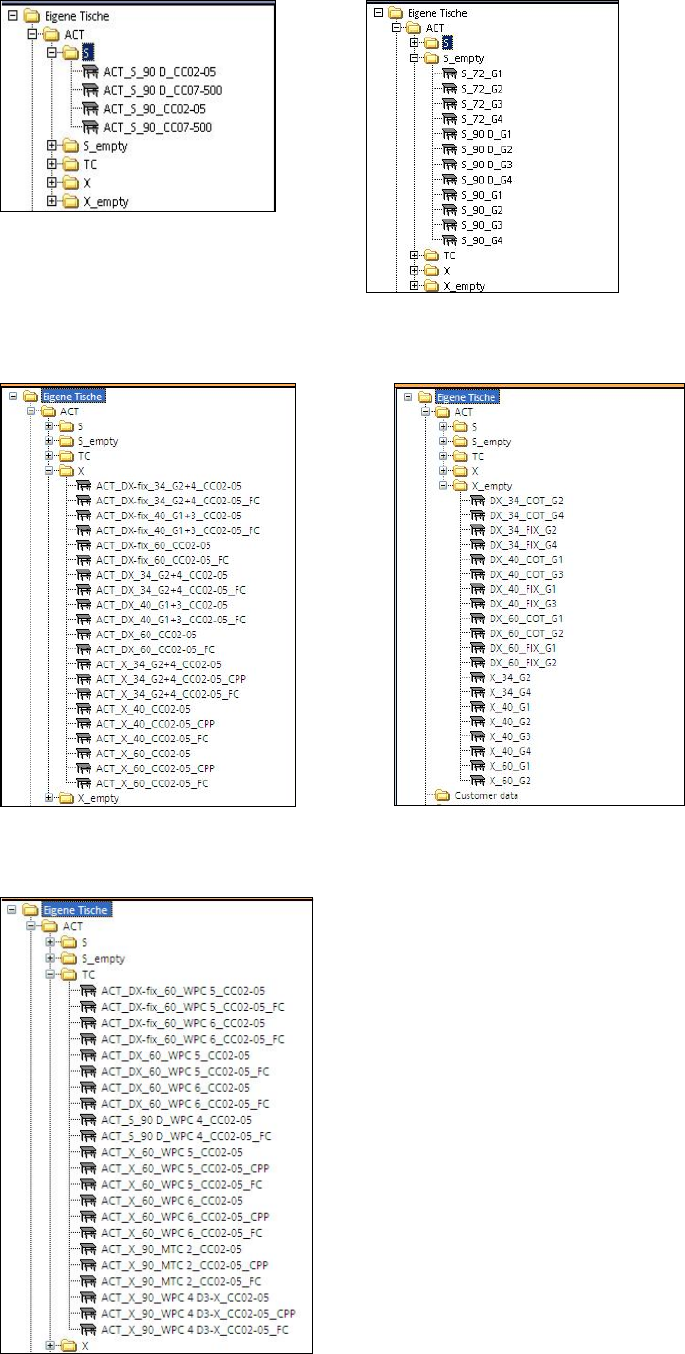

Vorhandene S-Tische:
Vorhandene X-Tische:
Vorhandene Tische (Rüstungen) für WPC/MTC:
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
31
► Ziehen Sie den gewählten Tisch an den gewünschten Stellplatz.
► Verwenden Sie die leeren Tische um z.B. eine Rüstung für Cerampads zu erzeugen.
HINWEIS
Beim Erstellen einer Rüstung mit mehr als einem Tisch mit Cerampads, muss darauf
geachtet werden, dass dasselbe Bauelement nicht auf mehr als einem Stellplatz und nur
auf einer Maschine in der Linie gleichzeitig gerüstet wird.
Für die Rüstung des Trays mit den Glasbauelementen existieren bereits vorgefertigte Tische.
HINWEIS
● Der Offset in X- und Y-Richtung für die Flächenmagazine auf den Tischen ist schon
eingetragen! Er muss gegebenenfalls korrigiert werden!
● Der voreingestellte Tray-Halter Arbitrary Carrier
sollte auf Spur 21 belassen werden
und der ACT X-Tisch (Tray)halter auch dort physikalisch gestellt werden, da sonst
nicht auf allen Maschinen und mit allen Segmenten (TH) abgeholt werden kann.

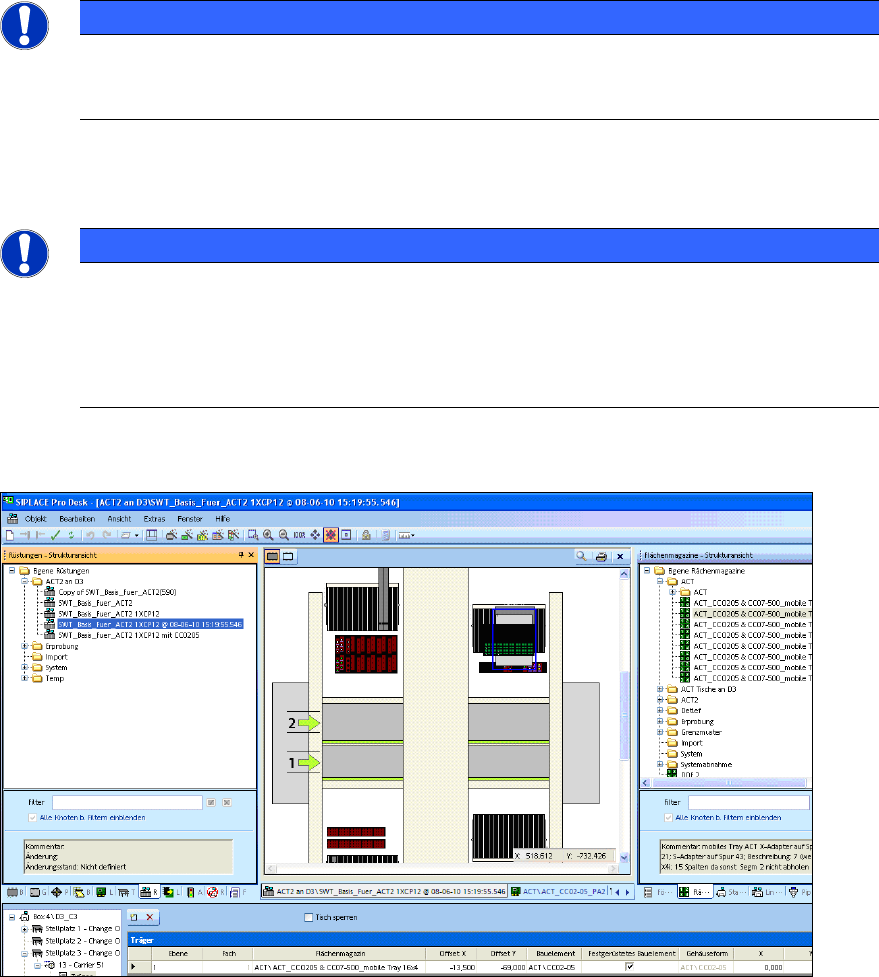

Abbildung 4-1 zeigt ein Beispiel einer Rüstung:
Abbildung 4-1: Rüstung an einer D3 mit TH an Portal 3. Flächenmag. mit 16x4 Glasbauelemente (CC02-05) auf S-Tisch
