ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
50
Abbildung 4-28: Dialogfenster nach Einstellung Modus ACT. Anzeige: Symbol ACT
Das Dialogfenster Leiterplatteneingabe wird geöffnet (Abbildung 4-29):
► Wählen Sie die ACT-Leiterplatte aus.
Abbildung 4-29: Dialogfenster: Leiterplatteneingabe (Beispiel SIPLACE D1)
Das Dialogfenster Leiterplatteneingabe wird geöffnet (Abbildung 4-30):
► Wählen Sie die ACT-Leiterplatte aus.
► Wählen Sie die Transportspur aus.
► Bestätigen Sie die Auswahl mit OK.
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
51
Abbildung 4-30: Dialogfenster: Leiterplatteneingabe (Beispiel SIPLACE D1)
► Legen Sie nun die Leiterplatte in die Eingabesektion ein (siehe auch Abschnitt 4.2.2).
Die Leiterplatte wird bestückt und danach startet die Vermessung automatisch.
Abbildung 4-31: Meldung für die ACT Messung (Beispiel SIPLACE D1)
HINWEIS
Die Maschine sollte während der Messung nicht bedient werden!
Ein Dialogfenster wird geöffnet, in welchem der gerade aktuelle Messvorgang angezeigt wird. Es
werden jeweils die Marken angezeigt, die gerade vermessen werden.
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
52
Beispiel für den Messvorgang mit Keramikbauelemente Cerampads:

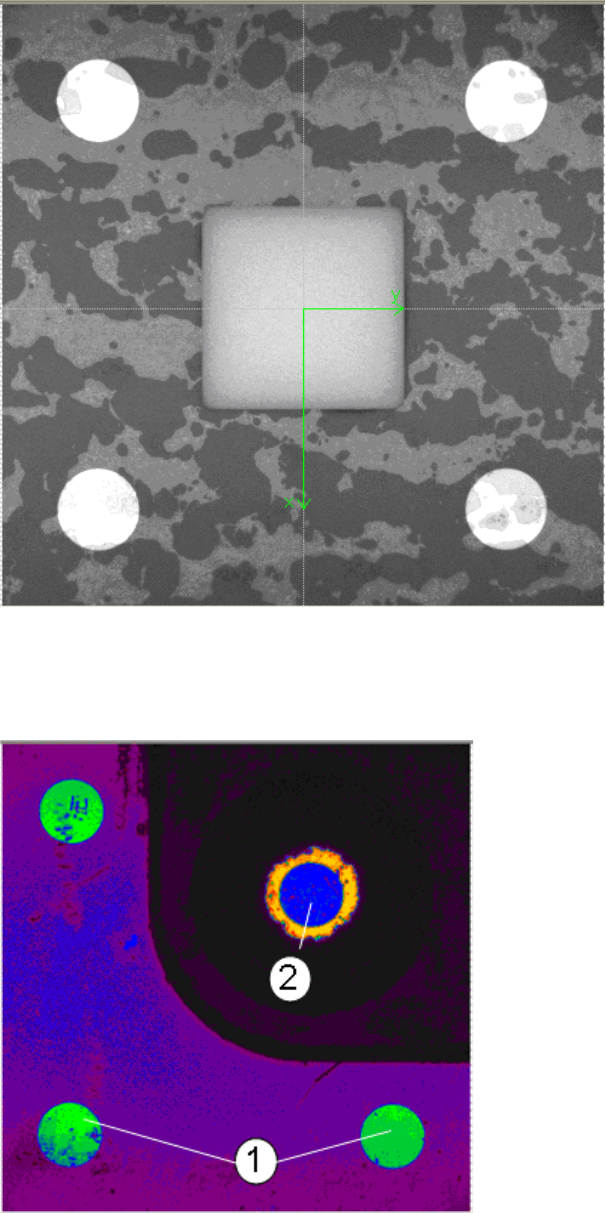

Abbildung 4-32: Beispiel Messfenster mit Cerampads
Beispiel für den Messvorgang mit Glasbauelementen:
Abbildung 4-33: Anzeige Messfenster mit Glasbauelementen (Falschfarbendarstellung)
Legende:
(1) Marken auf der ACT-Platte (2) Marken auf dem Glasbauelement
