ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
20
HINWEIS
Import von Daten
► Bitte den Zielordner nicht verändern.
► Ankreuzfeld Reduzierte Verzeichnisse nicht auswählen.
Wenn ACT-Daten bereits importiert wurden, erscheint die folgende Maske (Abbildung 3-13).
► Zum Überschreiben der Objekte setzen Sie die Option Die folgenden Objekte sind bereits in
dem/den Zielordner(n) vorhanden. Möchten Sie die Objekte überschreiben? auf Ja.
► Aktivieren Sie die Option Konflikt durch Erzeugen von neuen Bilddaten lösen.
► Klicken Sie auf Weiter.

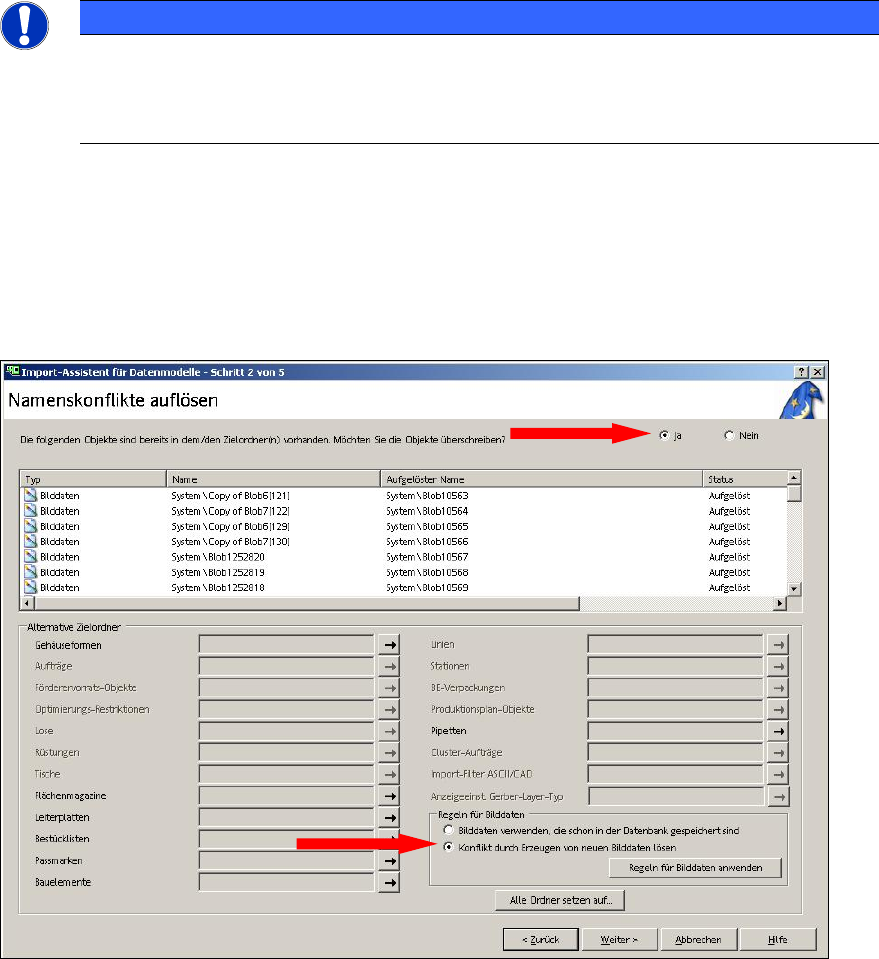

Abbildung 3-13: Maske mit Info: Konflikt durch Erzeugen von neuen Bilddaten lösen
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
21
Folgende Maske erscheint:

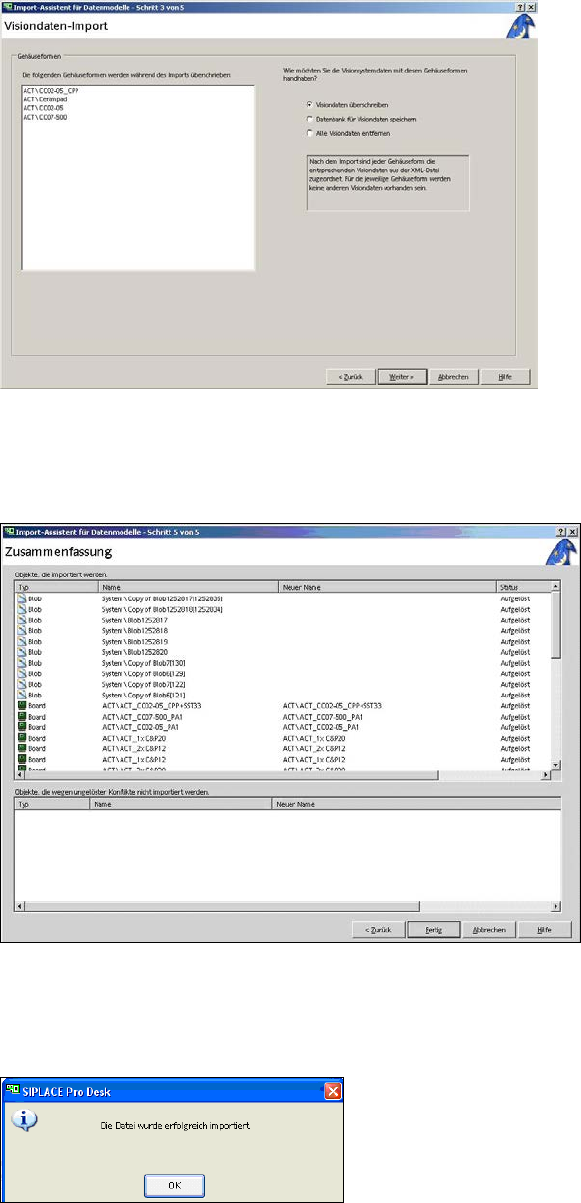

Abbildung 3-14: Visiondaten-Import
► Aktivieren Sie die Option Visiondaten überschreiben.
► Klicken Sie auf Weiter.
Abbildung 3-15: Maske für das "Fertigstellen" der Import-Dateien für ACT
► Klicken Sie auf Fertig.
Folgende Meldung wird auf dem Bildschirm angezeigt:
Abbildung 3-16: Maske mit Information Erfolgreicher Daten-Import
► Klicken Sie auf OK.
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
22
Die nächste Maske wird angezeigt, in der Sie die Ordnerstruktur für die Leiterplatten sehen.
Abbildung 3-17: Ordnerstruktur unter SIPLACE Pro
Abbildung 3-18 zeigt als Beispiel die ACT-Leiterplatte mit bestückten Keramikbauelementen.
Außerdem werden die Ordnerstruktur und die abwechselnden Bauelementbezeichnungen
Cerampad1 und Cerampad2 für die abwechselnde Bestückung durch beide C&P20-Köpfe
angezeigt.
Abbildung 3-18: Beispiel: Leiterplattenbeschreibung für ACT unter SIPLACE Pro für 2xC&P20
