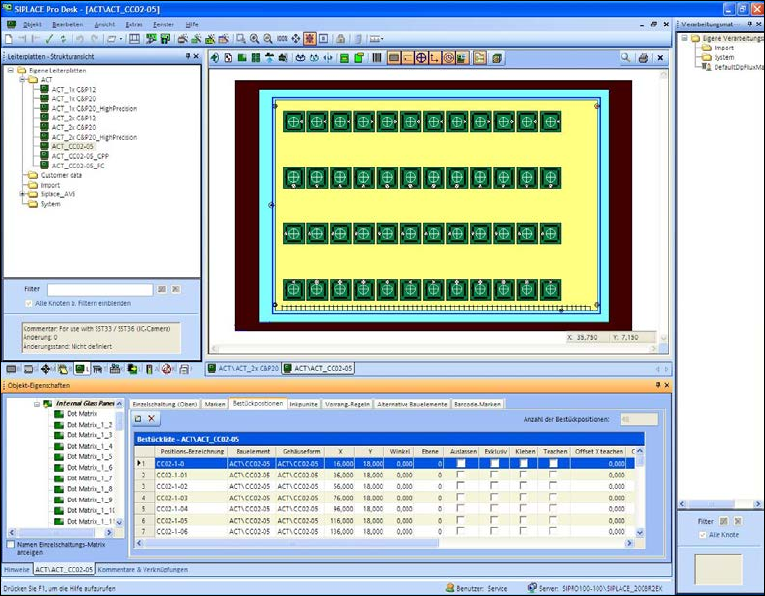

ACT - Accurac y Check T ool / Bed ienungs anleitung Ausgabe 07/2014 23 Abbildun g 3- 19 zeigt als B eispie l die Bes chreibu ng einer bestück ten ACT - Leiterpl atte m it CC02 - 05 Glasbauel em enten für T win Head f ür …
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
22
Die nächste Maske wird angezeigt, in der Sie die Ordnerstruktur für die Leiterplatten sehen.

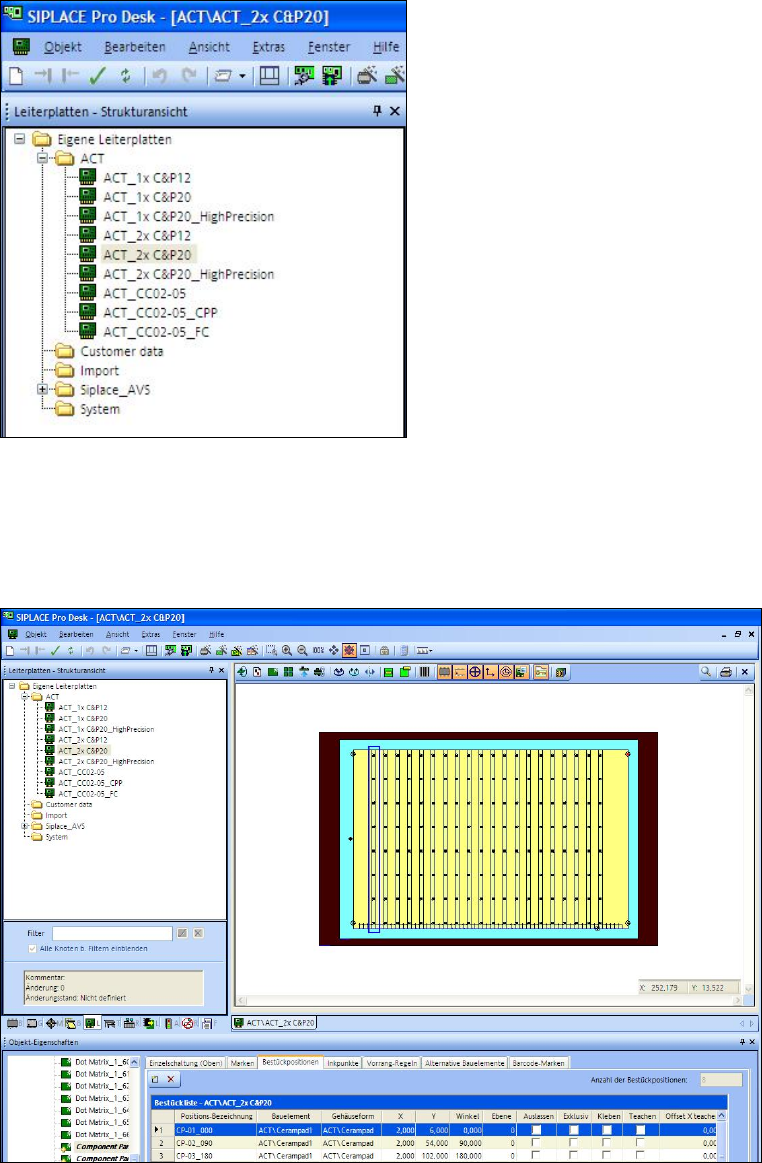

Abbildung 3-17: Ordnerstruktur unter SIPLACE Pro
Abbildung 3-18 zeigt als Beispiel die ACT-Leiterplatte mit bestückten Keramikbauelementen.
Außerdem werden die Ordnerstruktur und die abwechselnden Bauelementbezeichnungen
Cerampad1 und Cerampad2 für die abwechselnde Bestückung durch beide C&P20-Köpfe
angezeigt.
Abbildung 3-18: Beispiel: Leiterplattenbeschreibung für ACT unter SIPLACE Pro für 2xC&P20
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
24
3.2.5 Import von Tischen
Der Vorgang "Import von Tischen" entspricht dem des Importieren der Leiterplatten (siehe
vorheriger Abschnitt).
► Gehen Sie zunächst vor wie in Abbildung 3-20 und Abbildung 3-21 beschrieben.

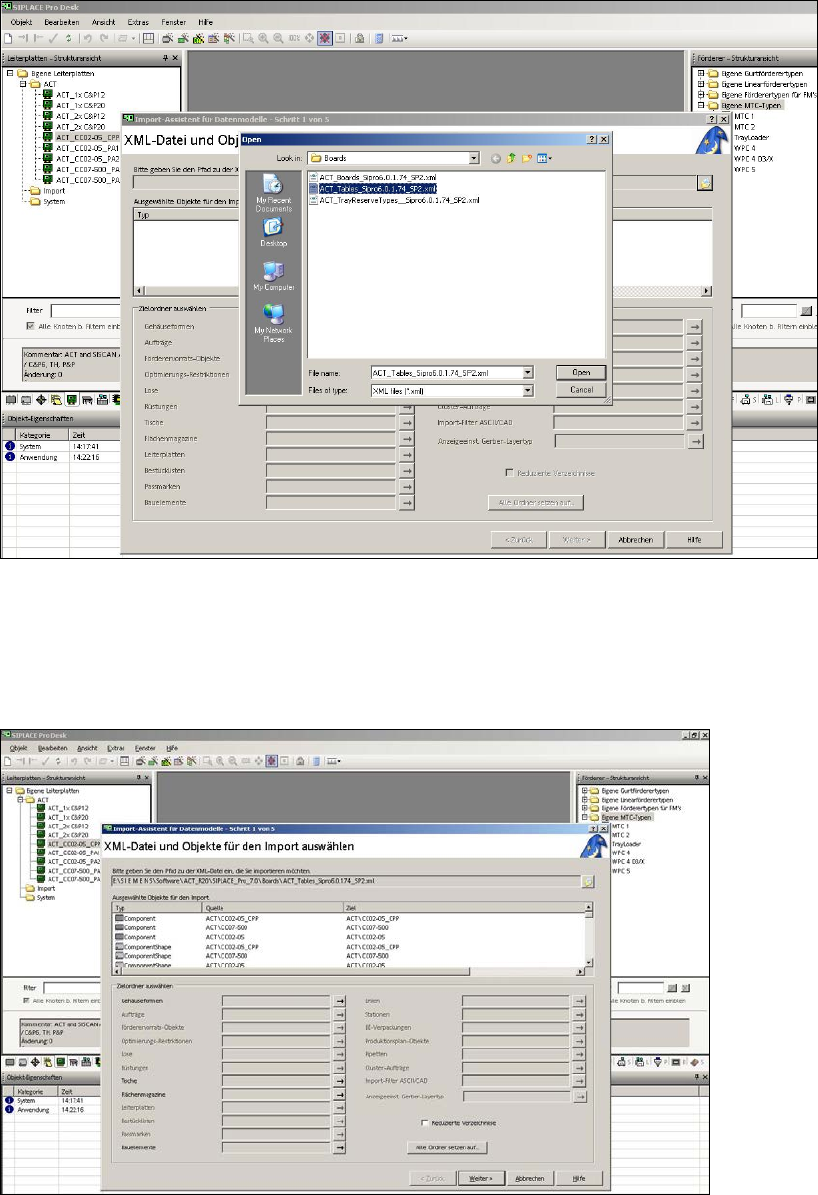

Abbildung 3-20: XML-Datei auf der ACT-CD für den Import der Tische auf SIPLACE Pro
► Wählen Sie die XML-Datei für die Tische aus der ACT-CD aus.
► Klicken Sie auf Open.
Folgende Maske wird angezeigt:
Abbildung 3-21: Import XML-Datei für Tische unter SIPLACE Pro
