ACT - Accurac y Check T ool / Bed ienungs anleitung Ausgabe 07/2014 8 2 Vora usse tzungen un d Über sicht der Te ile 2.1 Voraus setzunge n Softw are Masch inentypen SIPL ACE D- und X - Serie SIPL ACE X- und SX1/SX2 SIPL …
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
7

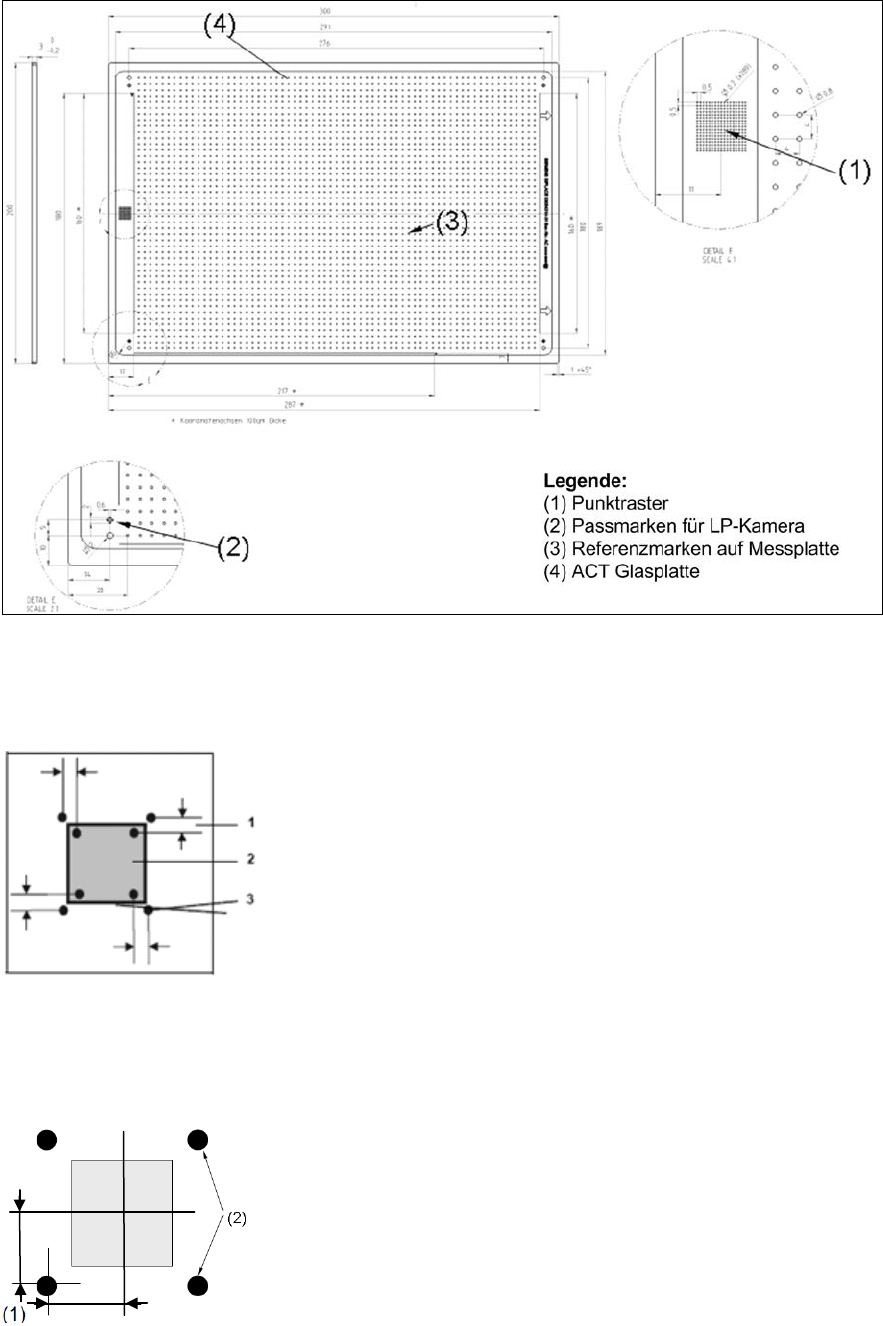

Abbildung 1-2: Zeichnung ACT-Platte
Beispiel Glasbauelemente:
Legende:
(1) x-, y, θ-Offset
(2) Glasbauelement
()3 Referenzmarken
Abbildung 1-3: Relative Position (Offset) des Bauelements zu den äußeren Marken auf der Glasplatte
(Beispiel Glasbauelement)
Beispiel Keramikbauelemente (Cerampads):
Legende:
(1) x-, y-Offset
(2) Referenzmarken auf der ACT Messplatte
Abbildung 1-4: Relative Position (Offset) des Bauelements zu den äußeren Marken auf der Glasplatte
(Beispiel Keramikbauelement (Cerampad))
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
8
2 Voraussetzungen und Übersicht der Teile
2.1 Voraussetzungen Software
Maschinentypen SIPLACE
D- und X- Serie
SIPLACE
X- und SX1/SX2
SIPLACE
SX4- und DX-
Serie
SIPLACE
CA
SIPLACE Pro Version ab 5.2 Version ab 7.0 Version ab 9.2 Version ab 8.0
SR-Software Version 605.xx Ab Version
703.02*
Version 705.03 Version 605.03
Tabelle 2-1: Voraussetzungen Software
*)
Empfehlung: Stationssoftware 704 mit SIPLACE Pro ab 8.0
2.2 Inhalt Optionskit ACT (Art. Nr. 03068036-01)
Beschreibung Artikel Artikelnummer Anzahl
ACT Glasplatte mit Schutzdeckel und
Kalibrierzertifikat
03056448-01 1 Stk.
Glasbauelemente CC02-05, 60 Stück
im Magazin ACT
03072236-01 1 Tray-Magazin mit 60 Stk.
CC02-05
X-Tisch Halter 03069882-01 1 Stk.
S-Tisch Halter 03059289-01 1 Stk.
Keramikbauelemente (Cerampads)
gegurtet
003539505-02 4 Rollen a 5000 Stk. (=20 000)
ACT Eingreifschutz kompl. 03073250- 01 1 Stk.
Klebefolie zugeschnitten 03071883-01 20 Stk.
CD mit Bedienungsanleitung,
Bestückprogramme, Installationsdatei
00196351-03 1 Stk.
Saugpipette 00334547-01 1 Stk.
Koffer 03072228-01 1 Stk.
Tabelle 2-2: Inhalt Optionskit
HINWEIS
Die Messplatte und die Sonderbauelemente sind extra für die ACT konzipiert.
Auf der Messplatte befinden sich globale Marken (Passmarken) zur LP-Lageerkennung,
Marken zur BE-Positionsvermessung und ein Grid-Array, Punktraster (siehe Abbildung
1-2
) als Inkpunkt definiert unter SIPLACE Pro.
In jedem Glasbauelement sind 3 Marken von 4 zur BE-Positionsvermessung integriert.
Je nach Kopf- bzw. Kameratyp werden unterschiedliche Sonderbauelemente verwendet
(siehe Tabelle 4-1).
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 07/2014
9
2.2.1 Optionen / Ersatzteile
Beschreibung Artikel Artikelnummer Anzahl
Glasbauelemente CC07-500, 55 Stück
im Magazin ACT
*)
00343704-02
*)
1 Magazin mit 55 Stk. CC07-
500
*)
Glasbauelement CC02-007 (einzeln) 00338002-01 Glasbauelement (einzeln)
Glasbauelement CC07-500 (einzeln) 00338000-02 Optionaler Glasbauelement
(einzeln)
Ceram Pads 2x2 mm im Blistergurt
(für Reinraumanwendung)
03116117-01 Rolle mit 2500 Stk.
Basis Magazin ACT komplett 03069924-01 Leeres Magazin (Tray) ohne
Deckel
Deckel für Magazin ACT komplett 03069888-01 Deckel für ACT Magazin (Tray)
Deckel für Glasplatte komplett 03056782-01 Deckel für Glasplatte
(Calibration Board)
Auflichtplatte 03056307-01 Blech an der Unterseite der
Glasplatte
Rändelschraube DIN 464 M4 x 16-St 03031104-01 Zum Verschluss der Glasplatte
Rändelschraube DIN 464 M4 x 12-St 03031103-01 Zum Verschluss des Magazins
(Tray )
Tabelle 2-3: Optionen / Ersatzteile
HINWEIS
*)
Optionale Glasbauelemente CC07-500
Die optionalen Glasbauelemente CC07-500 [00343704-02] werden in einem Tray
geliefert, das nicht am Tray-Halter des ACT gestellt werden kann. Daher müssen die
Teile in ein ACT-Tray umgelagert werden.
Dafür kann mit folgenden Artikelnummern zusätzlich ein leeres ACT-Tray bestellt
werden: [03069924-01] + [03069888-01] + [03031103-01].
