%HGLHQREHUI OlFKH $QVLF KWHQXQG 0HQV
$QVLFKWHQ
Um die jeweils erforderlichen Arbeiten mit Hilfe der Bedienoberfläche durchführen zu können,
muß diese bei Bedarf in eine andere Ansicht umgeschaltet werden. Dies kann durch Anklik-
ken des entsprechenden Symbols in der Symbolleiste (siehe Abschnitt 3.2.2.2
) oder durch
Auswahl der entsprechenden Menüoption des Menüs "Ansicht" (siehe Abschnitt 3.3.2.2
)
durchgeführt
werden.
HINWEIS
Eine Beschreibung der in den einzelnen Ansichten enthaltenen Funktionen finden Sie in den
Kapiteln, in welchen auch die Vorgehensweisen für die auszuführenden Arbeiten erläutert
werden (z.B. "leere Spuren vollsetzen", Kap. 4).
3 Einführung und Grundbegriffe Betriebsanleitung SIPLACE HS-50
3.3 Bedienoberfläche - Ansichten und Menüs Softwareversion SR.501.xx Ausgabe 01/99
112
0HQV
0HQ%HWULHE
Das Menü "Betrieb" ist mit allen Menüfunktionen nur in der Grundansicht verfügbar.
In den Ansichten "Rüstung ...", "Fehler ..." und "Förderer" und deren Unteransichten sind nur
die Menüfunktionen "Bearbeiten anhalten" und "Bearbeiten" verfügbar. In den übrigen Ansich-
ten wird das Menü "Betrieb" nicht angezeigt.
HINWEIS
Die ausführliche Beschreibung der Menüfunktionen "Bearbeiten anhalten", "Bearbeiten" und
"Bearbeiten fortsetzen" ist in Abschnitt 3.2.2.1
enthalten, da diese Funktionen gewöhnlich
über die entsprechenden Symbole im Arbeitsbereich aktiviert werden.
%HDUEHLWHQ
Die Bestückung der Leiterplatten wird gestartet oder nach einer Unterbrechung fortgeführt.
Å Klicken Sie die Menüfunktion %HDUEHLWHQan(oder das entsprechende Symbol).
%HDUEHLWHQDQKDOWHQ
Der aktuelle Bestückvorgang wird angehalten.
Å Klicken Sie die Menüfunktion %HDUEHLWHQDQKDOWHQan (oder das entsprechende Symbol).
%HDUEHLWH QDEEUHFKHQ
Damit können Arbeitsvorgänge wie z.B. Fördererlageerkennung oder Pipettenwechsel bei ei-
nem Maschinenstillstand (fataler Fehler, Halt-Taste betätigt) abgebrochen werden.
Å Klicken Sie die Menüfunktion %H DUEHLWHQDEEUHFKHQan.
Der aktuelle Vorgang wird nach Bestätigung der angezeigten Dialogbox abgebrochen.
%HDUEHLWHQIRUWVHW]HQ
Der vorher z.B. aufgrund eines Fehlers unterbrochene Bestückvorgang wird nach erfolgrei-
cher Fehlerbehebung fortgesetzt.
Å Klicken Sie die Menüfunktion %HDUEHLWHQIRUWVHW]HQan (oder das entsprechende Sym-
bol).
Betriebsanleitung SIPLACE HS-50 3 Einführung und Grundbegriffe
Softwareversion SR.501.xx Ausgabe 01/99 3.3 Bedienoberfläche - Ansichten und Menüs
113
0,6VWDUWHQ
Diese Menüfunktion ist in der vorliegenden Softwareversion nicht ausführbar.
6,3/$&(3URVWDUWHQ
Diese Menüfunktion ist in der vorliegenden Softwareversion nicht ausführbar.
:HFKVHO]X%HWULHEVV\VWHP
Mit dieser Menüpfunktion können Sie nach Eingabe eines Paßwortes zur Windows-Bedien-
oberfläche wechseln. Sie können von dort wieder die SIPLACE-Bedienoberfläche zurückkeh-
ren.
HINWEIS
Die Menüfunktion ist in der Bedienebene "Bediener" nicht ausführbar.
Å Klicken Sie die Menüfunktion :HFKVHO]X%HWULHEVV\VWHP an.
Die Windows-Bedienoberfläche wird dargestellt. Die SR-Software läuft im Hintergrund wei-
ter.
5HFKQHUKHUXQWHUIDKUHQ
Alle Anwendungen werden ohne Sicherung evtl. bearbeiteter Dateien beendet, und der Stati-
onsrechner wird heruntergefahren.
HINWEIS
Die Menüfunktion ist in der Bedienebene "Bediener" nicht ausführbar.
Å Klicken Sie die Menüfunktion 5HFKQHUKHUXQWHUIDKUHQDQ

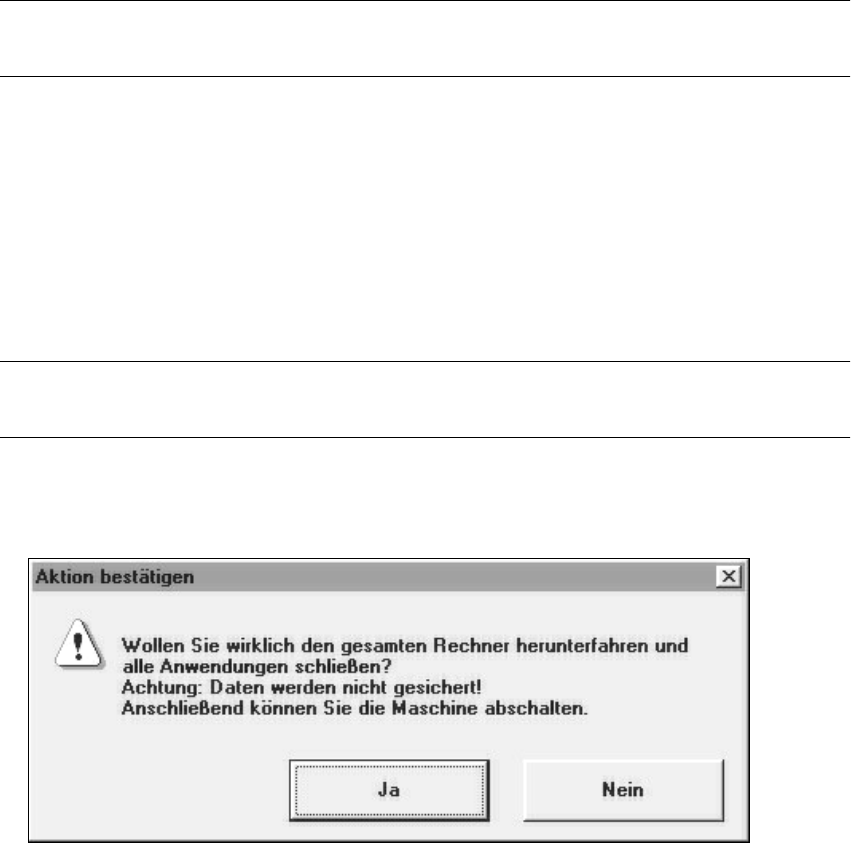

Die nachfolgende Dialogbox wird geöffnet.
