10 BE-Handling Betriebsanleitung HS -50 10.3 Zuführmodule rüsten Software-Ve rsion 5.01 Ausgabe 01/99 384 /HJHQGH]X$EE (1) Zuf ühr modul , 30 mm brei t (2) Zufüh rmodul, 45 mm b reit (3) Zufüh rmodul, 30 m…
Betriebsanleitung HS-50 10 BE-Handling
Software-Version 5.01 Ausgabe 01/99 10.3 Zuführmodule rüsten
383
=XIK UPRGXOHUVWHQ
%(7LVFKXQG0RGXOIUGDV5VWHQYRUEHUHLWHQ
Å Wählen Sie den Stellbereich für das zu verwendende Zuführmodul
(siehe Rüttler-Konfiguration).
Å Fahren Sie den Bestückkopf in die Warteposition und betätigen Sie den Not-Halt-Taster.
Å Öffnen Sie die Schutzhauben.
Å Reinigen Sie die Stellfläche der Zuführmodule und die Stellfläche für die Zuführmodule auf
dem BE-Tisch.
Å Stellen Sie das Zuführmodul auf die zuvor ausgewählte Spur des BE-Tisches (siehe Rütt-
ler-Konfiguration).
0RGXOHLQVHW]HQ
Å Setzen Sie das Modul so ein, daß die Rückseite des Moduls durch die Kugelzentrierung,
die Frontseite durch den entsprechenden Zentrierstift auf dem Bauelementetisch fixiert
wird. Dabei ist es wichtig, daß die Module gemäß ihrer Breite richtig auf dem Bauelemen-
tetisch plaziert werden.
Å Kontrollieren Sie, ob das Modul sicher auf dem Bauelementetisch aufliegt.
Å Schließen Sie den Stecker des Moduls an die Buchse an, die sich unter dem Stellplatz be-
findet.
HINWEIS
Achten Sie darauf, daß Sie zum Anschluß des Moduls unbedingt die zum Stellplatz ge-
hörende Buchse verwenden, da die Module den Steuerimpuls über diese Buchse erhal-
ten. Möglicherweise arbeitet das Zuführmodul nicht richtig, wenn es nicht an der richtigen
Buchse angeschlossen wird.
Å Schließen Sie die Schutzhauben und schalten Sie die Steuerung wieder ein.
Å Führen Sie gegebenenfalls eine Nachfüllkontrolle durch.
Å Setzen Sie die Bestückung fort.
10 BE-Handling Betriebsanleitung HS-50
10.3 Zuführmodule rüsten Software-Version 5.01 Ausgabe 01/99
384
/HJHQGH]X$EE
(1) Zuführmodul, 30 mm breit
(2) Zuführmodul, 45 mm breit
(3) Zuführmodul, 30 mm breit
Betriebsanleitung HS-50 10 BE-Handling
Software-Version 5.01 Ausgabe 01/99 10.4 Gurtcontainer
385
*XUWFRQWDLQHU
hEHUVLFKW
Es können Spulen mit einem Spulendurchmesser von bis zu 15" verwendet werden. Verwen-
den Sie Steckachsen, wenn Sie 15"-Spulen verarbeiten. Setzen Sie diese in die Teilungsble-
che ein, wie dies in Abb. 10.4 - 1 dargestellt ist.
HINWEIS
Wir empfehlen, bei Gurtspulen mit einem Durchmesser > 5" Steckachsen zu verwenden, um
die Betriebssicherheit der Zuführmodule zu gewährleisten.

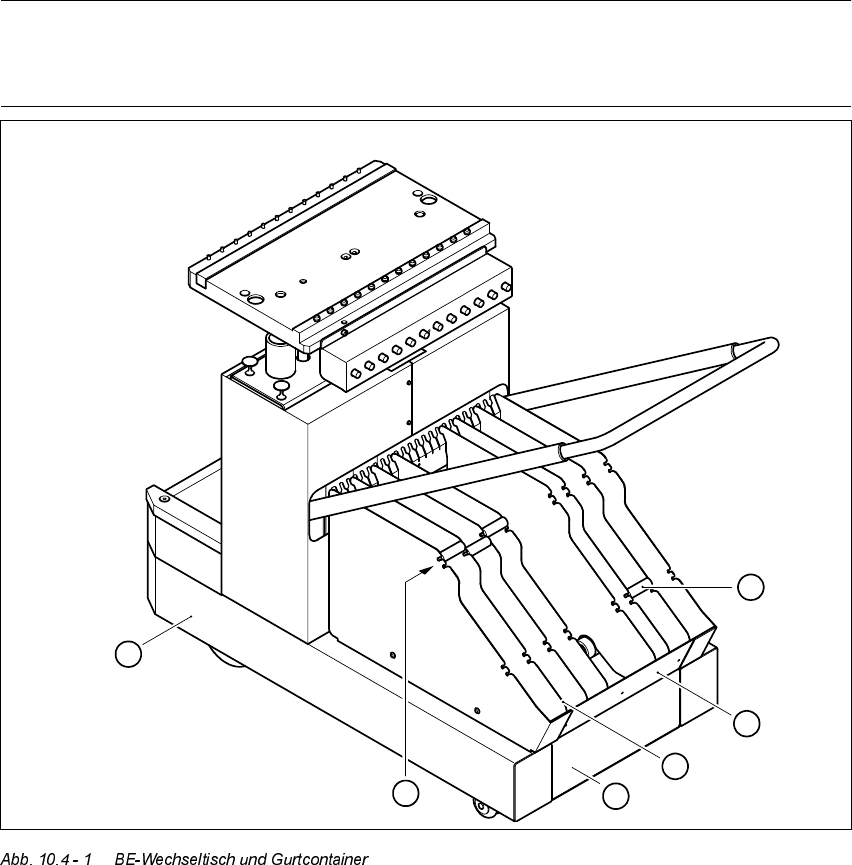

(1) BE-Wechseltisch (2) Position der Steckachsen für 15"-Spulen
(3) Gurtabfallbehälter (4) Teilungsblech
(5) Gurtcontainer (6) Steckachsen
6
5
4
3
2
1
