Betriebsanleitung SIPLACE HS-50 3 Einführung und Grundbegriffe Softwareversion SR.501.xx Ausgabe 01/99 3.3 Bedienoberfläche - Ansichten und Menüs 123 %HWULHEVDUWHQ 6WDQ G $ O RQ H ( dient nur z u T estzwecke n) In…
3 Einführung und Grundbegriffe Betriebsanleitung SIPLACE HS-50
3.3 Bedienoberfläche - Ansichten und Menüs Softwareversion SR.501.xx Ausgabe 01/99
122
%HLVSLH OIU GLHbQGHUXQJHL QH VEHVWHKH QGH Q.HQQZRUWHV

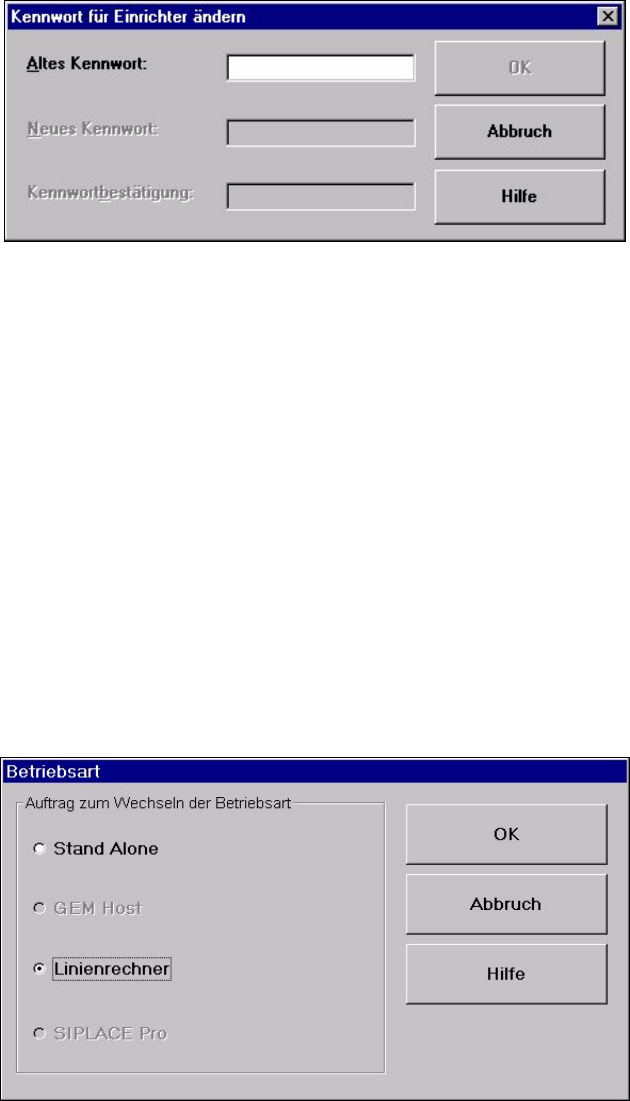

Å Klicken Sie das Editierfeld "Altes Kennwort" an, und geben Sie das bestehende Kennwort
ein.
Die anderen beiden Editierfelder werden aktiviert.
Å Klicken Sie das Editierfeld "Neues Kennwort" an, und geben Sie das neue Kennwort ein.
Å Klicken Sie das Editierfeld "Kennwortbestätigung" an, und geben Sie das neue Kennwort
nochmals ein.
Å Klicken Sie die Schaltfläche 2. zur Bestätigung des Kennwortes an.
Å Schließen Sie die Auswahlbox "Bedienebene" mit 2..
%HWULHEVDUW
Die Betriebsart legt fest, wie die Station mit den notwendigen Bestückdaten versorgt wird.
Å Klicken Sie die Menüoption %HWULHEVDUWan.
Die Auswahlbox "Betriebsart" wird geöffnet.
Betriebsanleitung SIPLACE HS-50 3 Einführung und Grundbegriffe
Softwareversion SR.501.xx Ausgabe 01/99 3.3 Bedienoberfläche - Ansichten und Menüs
123
%HWULHEVDUWHQ
6WDQG$ORQH(dient nur zu Testzwecken)
In dieser Betriebsart kann zu Test- und Servicezwecken ein Nutzen (Bestückprogramm) vom
Stationsrechner mit Hilfe der Menüoption "Neuer Nutzen ..." geladen werden.
Die erforderlichen Daten müssen sich auf der Festplatte des Stationsrechners befinden.
*(0+RVW
In dieser Betriebsart können nur vom Hostrechner Nutzen vorgegeben werden.
Die erforderlichen Daten müssen sich auf auf der Festplatte des Hostrechners befinden.
HINWEIS
Diese Einstellung muß aktiviert werden, wenn Sie Nutzendaten vom Hostrechner über die
GEM-Schnittstelle auf den Stationsrechner heruntergeladen wollen. Die Vorgehensweise
hierzu ist in Kap. 13 beschrieben.
In der vorliegenden Softwareversion ist diese Betriebsart nicht einstellbar, da die Option
"GEM-Schnittstelle" hier noch nicht realisiert ist.
/LQLHQUHFKQHU
Wird ein Nutzen an der Station vorgegeben, werden alle hierzu erforderlichen Daten vom Li-
nienrechner geladen. Die Daten müssen sich auf auf der Festplatte des Linienrechners befin-
den.
HINWEIS
Nutzen und Rüstung sollten standardmäßig vom Linienrechner vorgegeben werden.
Wird der Linienrechner mit "Shut down" heruntergefahren und wieder gebootet, müssen auch
die angeschlossenen Stationen neu gebootet werden.
6,3/$&(3UR
In der vorliegenden Softwareversion ist diese Betriebsart noch nicht einstellbar.
Å Aktivieren Sie den Radioknopf für die gewünschte Betriebsart.
Å Übernehmen Sie die vorgenommene Einstellung mit 2..
3 Einführung und Grundbegriffe Betriebsanleitung SIPLACE HS-50
3.3 Bedienoberfläche - Ansichten und Menüs Softwareversion SR.501.xx Ausgabe 01/99
124
1HXHU1 XW]HQ
In der Betriebsart "Stand Alone" können die Daten eines ausgewählten Nutzens von der Fes-
tplatte des Stationsrechners geladen werden.
Å Klicken Sie die Menüoption 1HXHU1XW]HQan.
Å Geben Sie in der nun angezeigten Eingabebox den Namen des gewünschten Nutzens ein
und bestätigen Sie die Eingabe mit 2.. Die Nutzendaten werden geladen.
HINWEIS
Die Daten des zuletzt vom Linienrechner erfolgreich vorgegebenen Nutzens sind, inkl. der
Marken- und Gehäuseformdaten, unter dem Nutzennamen "AKTUELL" auf der Festplatte des
Stationsrechners gespeichert und können durch Eingabe dieses Namens geladen werden.
6RIWZDUH
Mit Hilfe dieser Menüoption können die Testkommandos (Testfunktionen) zur Überprüfung
verschiedener Maschinenkomponenten aktiviert werden.
HINWEIS
Diese Menüoption kann nur in der Bedienebene "Servicetechniker" aufgerufen werden.
GEFAHR
Die Einstellung und Ausführung der Testkommandos darf nur von Servicetechnikern vorge-
nommen werden.
Å Klicken Sie die Menüoption 6RIWZDUHan.
Das nachfolgende Fenster wird geöffnet.
