Betriebsanleitung SIPLACE HS-50 5 Einzelfunktionen Softwareversion SR.501.xx Ausgabe 01/99 5.2 Einzelfunktionen Portal 171 )XQNWL RQHQ In de r Ansi cht "Pi pette noffset" steht nu r die Schaltfl äche &…
5 Einzelfunktionen Betriebsanleitung SIPLACE HS-50
5.2 Einzelfunktionen Portal Softwareversion SR.501.xx Ausgabe 01/99
170
$QVLFKW3LSHWWHQRIIVHW

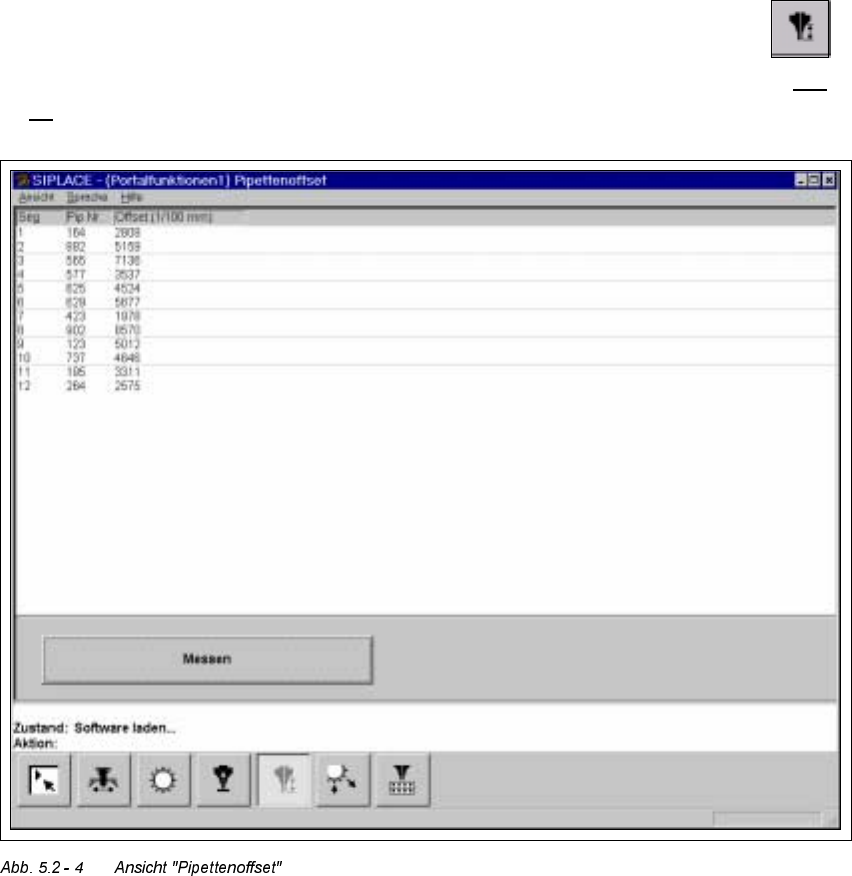

Å Klicken Sie in der gerade aktuellen Ansicht der Einzelfunktionen Portal x das Symbol
an. Die Bedienoberfläche wird auf die Ansicht "Pipettenoffset" umgeschaltet (siehe Abb. 5.2
- 4).
Betriebsanleitung SIPLACE HS-50 5 Einzelfunktionen
Softwareversion SR.501.xx Ausgabe 01/99 5.2 Einzelfunktionen Portal
171
)XQNWL RQHQ
In der Ansicht "Pipettenoffset" steht nur die Schaltfläche "Messen" zur Verfügung, mit deren
Hilfe die Ermittlung der Pipettenhöhe für alle Pipetten gestartet wird.
0HVVHQ
Bei Aktivierung dieser Funktion verfährt das Portal mit dem Bestückkopf in eine definierte Po-
sition über dem Leiterplattentransport. Die z-Achse fährt nacheinander mit jeder Pipette nach
unten, bis die Pipette den Transport berührt. Dadurch wird die Höhe der jeweiligen Pipette ge-
messen.
Danach fährt das Portal in seine Ausgangsstellung zurück.
Å Klicken Sie die Schaltfläche 0HVVHQ an.
Der Vorgang zur Messung der Pipettenhöhen wird gestartet.
Die ermittelten Werte werden in der Spalte "Offset (1/100 mm)" für die jeweiligen Pipetten
angezeigt. Anhand dieser Werte kann z.B. festgestellt werden, ob eine Pipette an einem
bestimmten Segment abgebrochen ist.
5 Einzelfunktionen Betriebsanleitung SIPLACE HS-50
5.2 Einzelfunktionen Portal Softwareversion SR.501.xx Ausgabe 01/99
172
$QVLFKW3LSHWWHQNRQILJXUDWLRQ5HYROYHUNRSI
Å Klicken Sie in der gerade aktuellen Ansicht der Einzelfunktionen Portal x das Symbol
an. Die Bedienoberfläche wird auf die Ansicht "Pipettenkonfiguration Revolverkopf" umge-
schaltet (siehe Abb. 5.2 - 6
).
/HJHQGH]X$EE
(1) Der Eintrag für das Segment in der Wechselposition ist hellblau unterlegt.
(2) Der Pfeil zeigt auf die Nummer des Segments, welches sich in der Wechselposition
befindet.
1 2
