– Ballmodell
– Beleuchtungsparameter sind
– der Kontrast in der Bilddarstellung
– die ebene, flache, mittlere bzw. steile Beleuchtungsebene zur Ausleuchtung des Bau-
elements (Helligkeitsregelung).
– Parameter der Farbdarstellung (5 Sektionen)
– 10 Parameter ’IN’-Werte
– 10 Parameter ’OUT’-Werte
Die Parameter sind in der GF-Datei im Linienrechner gespeichert. Bei Anforderung wird die
GF-Datei an den Stationsrechner geschickt. Anschließend wird Sie konvertiert und zum MVS-
Rechner transferiert.
Verändern Sie einen Parameter, wird dieser in die x.SST-Datei eingetragen, die x.SST-Datei
konvertiert und in den MVS-Rechner geladen.
2SWLRQ¶%HOHXFKWXQJ¶
GF-Nr. = 5Beleuchtung
RET: BE prüfen
Beleucht. = eben/flach/mittel/steil Feld-Schritt =
Blank: Schrittw.
Tab: Beleuchtung
Helligkeit = 0 ... 255
: Helligkeit gr.
: Helligkeit kl.
Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.6 Bauelement testen
287
Bei Anwahl dieser Option erscheint das Videobild für die Beleuchtungskontrolle und Beleuch-
tungseinstellung.
Å Mit den Pfeiltasten erhöhen bzw. erniedrigen Sie die Helligkeit der LED-Zeilen im BE-Ka-
merasystem zur Ausleuchtung des Bauelements. Der Helligkeitswert kann in 256 Stufen
gewählt werden, wobei der Wert 255 dem Maximalwert entspricht.
Å Mit der Leertaste schalten Sie die Schrittweite für die Helligkeitsänderung von 1 auf 10 um
und umgekehrt.
Å Mit der Tab-Taste wählen Sie zwischen den vier Beleuchtungsebenen, der steilen (oberste
LED-Zeile), der mittleren (zweite LED-Zeile), der flachen (dritte LED-Zeile) und der ebenen
Kamerabeleuchtung (unterste LED-Zeile). Die ebene Beleuchtungsebene wird zur opti-
schen Zentrierung von Flip-Chip-BEs beim 6er Revolverkopf mit dem Beleuchtungssystem
für Flip-Chips, Bare Dies und Standard-BEs verwendet.
Å Mit der ’RETURN’-Taste lösen Sie die einzelnen Meßschritte aus, die in den Meßbedin-
gungen eingetragen sind.
Å Mit ’ESC’ verlassen Sie die Option. Sie kehren zum Menü ’Bauelement testen’ zurück.
HINWEIS
Eine Anleitung für die Wahl der Beleuchtungsparameter finden Sie im Abschnitt 6.7.6 ab
Seite 6 - 317.
6 Visionfunktionen Betriebsanleitung HS-50
6.6 Bauelement testen Software-Version 5.01 Ausgabe 01/99
288
2SWLRQ¶*HKlXVHGLPHQVLRQ¶
Sie haben hier die Möglichkeit, die optische Gehäusebreite- und -länge zu verändern, wenn
der Effekt der Abbildungsreduktion zu stark auftritt. Dieser Effekt tritt vorwiegend bei zylindri-
schen Bauelementen und bei PLCCs auf.
Å Mit den Pfeiltasten ändern Sie die Länge und Breite des Bauelements. Die aktuellen geo-
metrischen Daten werden angezeigt.
Å Mit der Leertaste wechseln Sie zwischen den Seiten des Bauelements.
Å Mit ’RETURN’ lösen Sie die einzelnen Meßschritte aus, die in den Meßbedingungen spe-
zifiziert sind.
Å Mit ’ESC’ verlassen Sie die Option.
GF-Nr. = 5
: größer
: kleiner
RET: BE prüfen
Blank: Geh. Seite
Geh. Seite = opt. L.[mm] = ... opt. Br.[mm] = ...

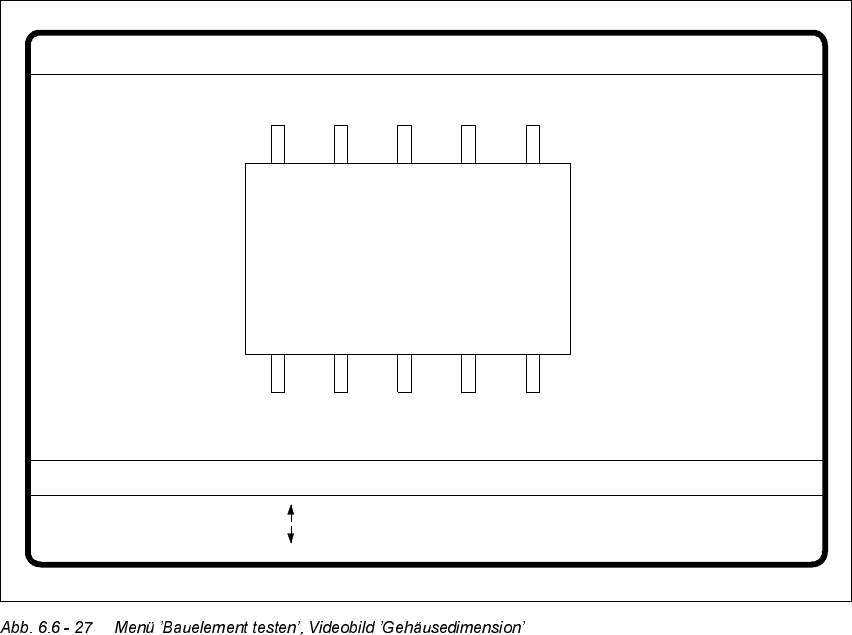

Gehäusedimension
