00191368-01.pdf - 第123页
Betriebsanleitung SIPLACE HS-50 3 Einführung und Grundbegriffe Softwareversion SR.501.xx Ausgabe 01/99 3.3 Bedienoberfläche - Ansichten und Menüs 121 Å Klic ken Si e die Menü option %HGLHQ HEHQH an. Die Aus wahlbox &…
3 Einführung und Grundbegriffe Betriebsanleitung SIPLACE HS-50
3.3 Bedienoberfläche - Ansichten und Menüs Softwareversion SR.501.xx Ausgabe 01/99
120
HINWEIS
In der Bedienebene "Bediener" können nur die Optionen für die Transportschnittstelle aktiviert
bzw. deaktiviert werden.
Å Wenn Sie Optionen eines Bearbeitungsbereiches ein- oder ausschalten wollen oder des-
sen Konfiguration ansehen wollen, klicken Sie die Registerkarte Bearbeitungsbereich 1
bzw. Bearbeitungsbereich 2 für den gewünschten Bereich an.
Die Anzeige wird auf den gewählten Bearbeitungsbereich umgeschaltet (siehe nachfol-
gendes Beispiel für BB1).
Å Aktivieren/deaktivieren Sie die Kontrollkästchen für die gewünschten Maschinenoptionen.
Å Klicken Sie hEHUQHKPHQ an, um die Einstellungen zu speichern.
%HGLHQHEHQH
Einige Funktionen der Bedienoberfläche können durch die Einstellung der Bedienebene und
zusätzlich durch die Vergabe eines Kennwortes (Paßwortes) vor unqualifizierter Bedienung
geschützt werden. Funktionen, die in einer bestimmten Bedienebene nicht zugänglich sind,
können nicht ausgeführt werden, da die entsprechenden Schaltflächen, Radioknöpfe oder
Menübefehle inaktiv geschaltet sind oder nicht angezeigt werden.
Die Bedienebenen "Bediener", "Einrichter" und "Servicetechniker" stehen zur Auswahl. Für
die Bedienebenen "Einrichter" und "Servicetechniker" können Kennwörter vergeben werden.
Betriebsanleitung SIPLACE HS-50 3 Einführung und Grundbegriffe
Softwareversion SR.501.xx Ausgabe 01/99 3.3 Bedienoberfläche - Ansichten und Menüs
121

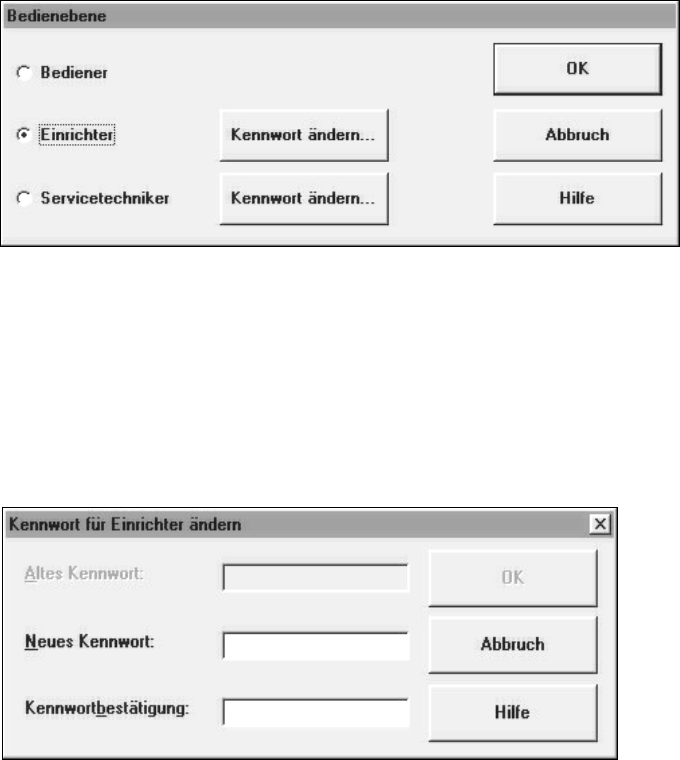

Å Klicken Sie die Menüoption %HGLHQHEHQH an.
Die Auswahlbox "Bedienebene" wird geöffnet.
Å Aktivieren Sie den Radioknopf für die gewünschte Bedienebene.
Å Klicken Sie die Schaltfläche Kennwort ändern neben der entsprechenden Bedienebene
an, wenn Sie ein Kennwort vergeben oder ein bestehendes Kennwort ändern wollen.
Die Dialogbox zur Eingabe des Kennwortes wird geöffnet.
%HLVSLHOIUGLH(UVWYHUJDEHHLQHV.HQQZRUWHV
Å Klicken Sie das Editierfeld "Neues Kennwort" an, und geben Sie das gewünschte Kennwort
ein.
Å Klicken Sie das Editierfeld "Kennwortbestätigung" an, und geben Sie das Kennwort noch-
mals ein.
Å Klicken Sie die Schaltfläche 2. zur Bestätigung des Kennwortes an.
3 Einführung und Grundbegriffe Betriebsanleitung SIPLACE HS-50
3.3 Bedienoberfläche - Ansichten und Menüs Softwareversion SR.501.xx Ausgabe 01/99
122
%HLVSLH OIU GLHbQGHUXQJHL QH VEHVWHKH QGH Q.HQQZRUWHV
Å Klicken Sie das Editierfeld "Altes Kennwort" an, und geben Sie das bestehende Kennwort
ein.
Die anderen beiden Editierfelder werden aktiviert.
Å Klicken Sie das Editierfeld "Neues Kennwort" an, und geben Sie das neue Kennwort ein.
Å Klicken Sie das Editierfeld "Kennwortbestätigung" an, und geben Sie das neue Kennwort
nochmals ein.
Å Klicken Sie die Schaltfläche 2. zur Bestätigung des Kennwortes an.
Å Schließen Sie die Auswahlbox "Bedienebene" mit 2..
%HWULHEVDUW
Die Betriebsart legt fest, wie die Station mit den notwendigen Bestückdaten versorgt wird.
Å Klicken Sie die Menüoption %HWULHEVDUWan.
Die Auswahlbox "Betriebsart" wird geöffnet.
