3 Einführung und Grundbegriffe Betriebsanleitung SIPLACE HS-50
3.3 Bedienoberfläche - Ansichten und Menüs Softwareversion SR.501.xx Ausgabe 01/99
124
1HXHU1 XW]HQ
In der Betriebsart "Stand Alone" können die Daten eines ausgewählten Nutzens von der Fes-
tplatte des Stationsrechners geladen werden.
Å Klicken Sie die Menüoption 1HXHU1XW]HQan.
Å Geben Sie in der nun angezeigten Eingabebox den Namen des gewünschten Nutzens ein
und bestätigen Sie die Eingabe mit 2.. Die Nutzendaten werden geladen.
HINWEIS
Die Daten des zuletzt vom Linienrechner erfolgreich vorgegebenen Nutzens sind, inkl. der
Marken- und Gehäuseformdaten, unter dem Nutzennamen "AKTUELL" auf der Festplatte des
Stationsrechners gespeichert und können durch Eingabe dieses Namens geladen werden.
6RIWZDUH
Mit Hilfe dieser Menüoption können die Testkommandos (Testfunktionen) zur Überprüfung
verschiedener Maschinenkomponenten aktiviert werden.
HINWEIS
Diese Menüoption kann nur in der Bedienebene "Servicetechniker" aufgerufen werden.
GEFAHR
Die Einstellung und Ausführung der Testkommandos darf nur von Servicetechnikern vorge-
nommen werden.
Å Klicken Sie die Menüoption 6RIWZDUHan.

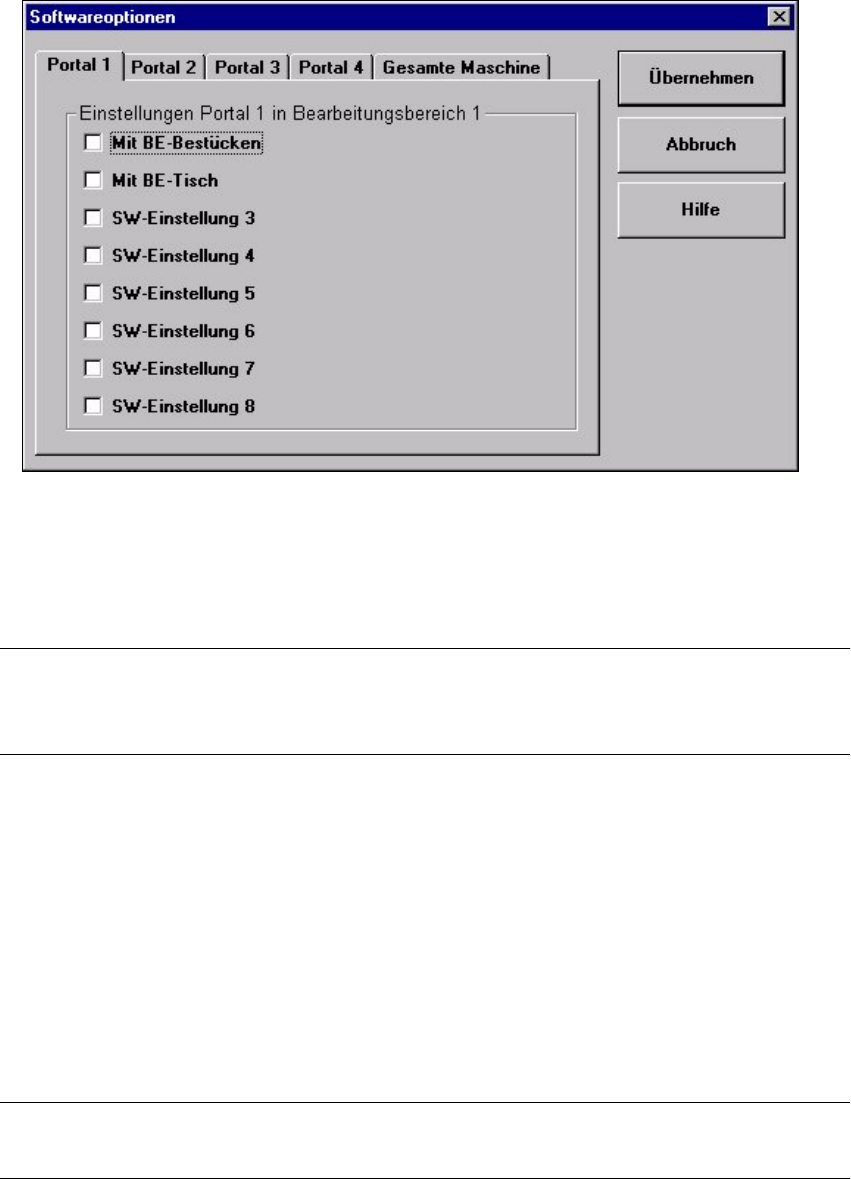

Das nachfolgende Fenster wird geöffnet.
Betriebsanleitung SIPLACE HS-50 3 Einführung und Grundbegriffe
Softwareversion SR.501.xx Ausgabe 01/99 3.3 Bedienoberfläche - Ansichten und Menüs
125
Å Wählen Sie die jeweilige Registerkarte für die gewünschte Maschinenkomponente an, und
aktivieren/deaktivieren Sie die Testkommandos durch Anklicken der entsprechenden Kon-
troll-kästchen.
Å Klicken Sie hEHUQHKPHQ an, um die Softwareoptionen zu setzen.
HINWEIS
Wird die Station neu gebootet, werden die Softwareoptionen auf ihre ursprünglichen Einstell-
ungen zurückgesetzt.
7DNWEHWULHE$OWW
Mit Hilfe dieser Menüoption kann die Station (nach Betätigung der Halt-Taste) in den Taktbe-
trieb umgeschaltet werden (dient z.B. zur Fehlereingrenzung).
Å Klicken Sie die Menüoption 7DNWEHWULHEan, oder betätigen Sie die Tastenkombination
$/7+W. Die Einstellbox "Taktbetrieb" wird geöffnet.
Å Klicken Sie auf den Radioknopf (LQ, um den Taktbetrieb zu aktivieren oder auf den Radio-
knopf $XV, um den Taktbetrieb zu deaktivieren.
Å Klicken Sie die Schaltfläche 2. an. Der Taktbetrieb ist ein- bzw. ausgeschaltet.
HINWEIS
Im Taktbetrieb muß für jeden Arbeitsschritt die Start-Taste am Automaten betätigt werden.
3 Einführung und Grundbegriffe Betriebsanleitung SIPLACE HS-50
3.3 Bedienoberfläche - Ansichten und Menüs Softwareversion SR.501.xx Ausgabe 01/99
126
7LVFKSURJUDPPODGHQ
Mit dieser Menüoption kann das Tischprogramm wieder in den Speicher der Tischprogramm-
steuerung geladen werden, falls z.B. ein Maschinenfehler den Verlust des Tischprogramms
verursacht hat.
HINWEIS
Die Funktion ist nicht in der Bedienebene "Bediener" ausführbar.
Å Klicken Sie die Menüoption Tischprogramm laden an.
Das Programm wird geladen. (Der Ladevorgang kann einige Zeit dauern).
9LGHRELOG%%!$OW
Für bestimmte Aktionen kann es erforderlich sein, während des Bestückens das Kamerabild
des MVS-Systems (Visionauswerteeinheit) am Bildschirm einblenden zu lassen.
Å Klicken Sie die Menüoption 9LGHRELOG%%!an, oder betätigen Sie die Tastenkombina-
tion $/7+. Der Anzeigebereich wird auf das Kamerabild des MVS-Systems im Bearbei-
tungsbereich 1 umgeschaltet.
Å Betätigen Sie die (6&-Taste, um den Anzeigebereich wieder auf die normale Ansicht um-
zuschalten.
9LGHRELOG%%!$OW
Umschalten auf das Kamerabild des MVS-Systems im Bearbeitungsbereich 2
1XW]HQIU)HLQNDOLEULHUXQJ
In der Betriebsart "Stand Alone" können mit Hilfe dieser Menüoption die Daten eines ausge-
wählten Nutzens (Bestückprogramms) von der Festplatte des Stationsrechners geladen wer-
den.
HINWEIS
Die Daten der in der Auswahlbox angebotenen Nutzen sind für das Bestücken von speziellen
Glasbauelementen auf einer Glasleiterplatte konzipiert. Die bestückte Glasleiterplatte wird an-
schließend zur Feinkalibrierung mit Hilfe des Testprogramms SITEST verwendet.
Å Klicken Sie die Menüoption 1XW]HQIU)HLQNDOLEULHUXQJan.
Å Wählen Sie in der nun angezeigten Auswahlbox den Eintrag für den gewünschten Nutzen
aus, und bestätigen Sie die Auswahl mit 2.. Die Nutzendaten werden geladen.
HINWEIS
Die Menüoption "Nutzen für Feinkalibrierung ..." ist in der aktuell vorliegenden Version der SR-
