2-74
2
3. 关于替代元件的设定
选择工单 ( 左端的选择框中会被打上“×”) 之后，按 [ 详情 ] 按钮，打开显示元件一览的“元件”画面。
选择不足的元件 (“编码”栏左侧显示有
的元件 ) 并按“元件”画面中的 [ 替代 ] 按钮，可以打开指定替代元件的画面。
若有可以替代的元件时，指定任意的元件。
替代元件的设定
[详情] 按钮
选择工单
不足的元件
26293-KMS-00
6
使工单移动到“工单”画面。
使生产分析 OK ( 显示为 、 ) 的工单移动到“工单”画面。
选择工单 ( 左端的选择框中会被打上“×”) 之后，按 [ 处理 ] 按钮，选定的工单将移动到“工单”画面。
参照本章前述“3.6.4 使用工单进行元件封包的批量出库”的内容，使元件封包出库。
将工单从“计划”画面移动到“工单”画面
[处理] 按钮
选择工单
26294-KMS-00
2-75
2
3.8 元件仓库
“仓库”画面，显示 YST15 内部的前后料架中的元件封包的保管状态。
此外，在该画面中还可以使 YST15 返回原点。

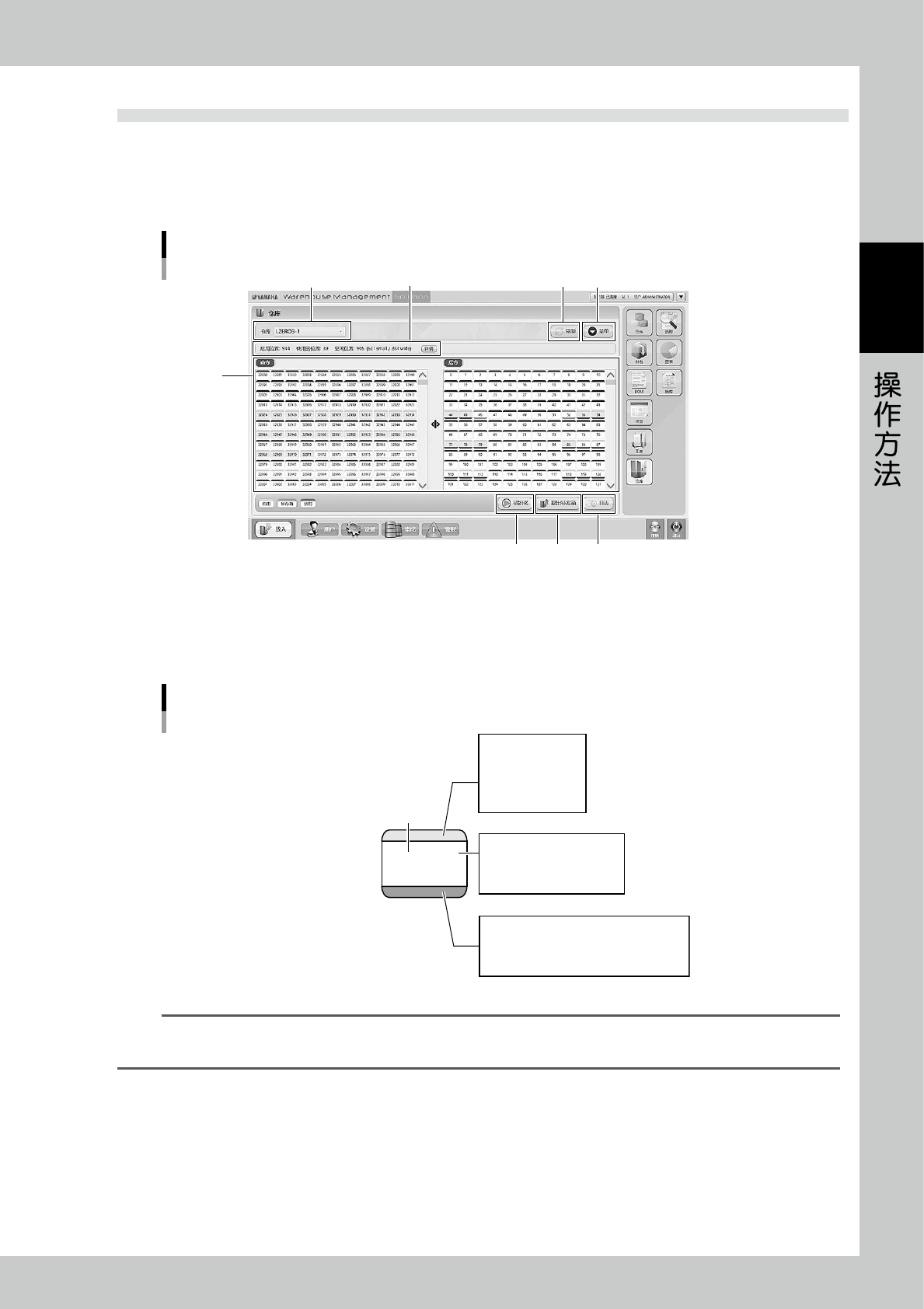

3.8.1 “仓库”画面
“仓库”画面
1
2 5
7 8
4
3
6
26295-KMS-00
1. 料架的状态
有元件封包时，储料格的编号背景显示为绿色。
各储料格可以保管的元件封包尺寸已预先决定，“仓库”画面内的储料格下部以不同颜色区别显示。当前的储料格是否可以
使用，通过储料格上部的颜色确认。
32947
储料格的颜色显示
数字：储料格编号
可以使用 ：绿色
无法使用 ：红色
待发箱 ：蓝色
空储料格 ：灰色
随元件封包尺寸不同
而切换显示颜色 ( 按 [ 详情 ] 按钮可查看 )。
无料架板 ：白色
有元件封包 ：绿色
无元件封包 ：白色
选定中 ：橙色
25221-KMS-00
参考
“待发箱”是元件封包的条形码未被正确读取时暂时存放元件封包的储料格。通常，在其它元件封包的入库完成之后，待发箱中的
元件封包将被退回到出入库料架中。
2-76
2
此外，如下图所示，为保管 1 个元件封包通常使用 2 〜 4 层储料格。
32947
32936
77
66
55
元件封包保管示例
黄色： H8S
(8mm 料带用 7 英寸料带盘 )
紫红色： H8S
(16mm 料带用 15 英寸料带盘 )
绿色：有元件封包
绿色：有元件封包
绿色：可以使用
绿色：可以使用
白色：无料架板
白色：无料架板
白色：无料架板
灰色：空储料格
灰色：空储料格
灰色：空储料格
例 1 ：
使用 32947 与 32936 两层储料格
保管 8mm 料带用 7 英寸料带盘。
例 2 :
使用 77、66、55 的 3 层储料格
保管 16mm 料带用 15 英寸料带盘。
25222-KMS-00
2. 仓库的切换
有多台 YST15 时，可以切换仓库名称查看其它 YST15 的状态。
3. 保管状态
以数字显示当前元件封包的保管状态。
按 [ 详情 ] 按钮，可以查看各种元件封包尺寸的显示颜色与详细保管数。
元件封包保管状态的“详情”画面
“仓库”画面的储料格下部的显示颜色与对应的元件封包的尺寸
26296-KMS-00
查看
“详情”画面左端的颜色是“仓库”画面的储料格下部的显示颜色，与元件封包的尺寸对应。
4. [ 刷新 ] 按钮
尤其是有多台 YST15 时，在其它 YST15 有出入库时可以更新元件封包的保管状态。
