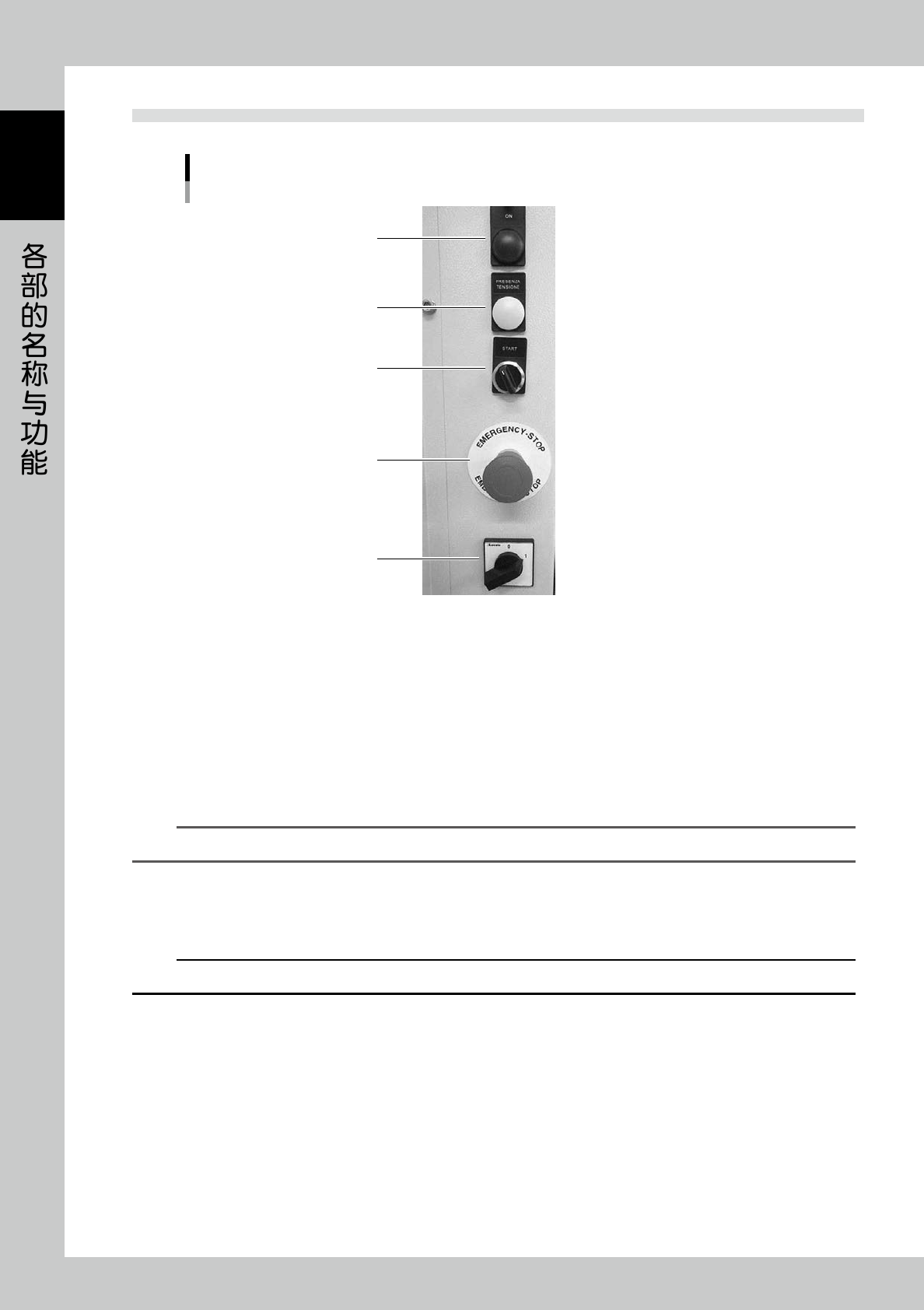

1.1 操作按钮
4
3
2
5
1
操作按钮
25102-KMS-00
1. 主控开关
打开、关闭本机电源的开关。从“0”旋转到“1”，即接通电源。
2. 运行开始开关
开始本机运行的开关。若向右转动，可以接通控制板、各轴、传感器类、除湿机等的电源。
3. 电源指示灯
向右转动运行开始开关，电源指示灯将亮灯。
4. 运行指示灯
向右转动运行开始开关，各板卡类启动。只要进入可运行状态，运行指示灯即亮灯。
参考
板卡类的启动通常需要等待约 5 秒钟。
5. 急停按钮
按急停按钮，轴的控制用电源将被切断 ( 伺服停止 )。
将急停按钮向左转动可以解除急停状态。
c
注意
原则上，除非紧急情况，请勿轻易按急停按钮。
1-5
1
1.2 操作区
操作人员使用触摸屏显示器、键盘、鼠标操作设备，进行元件的入库、出库操作。
操作区
•
前门
•
安全门锁
元件入库、出库用的门。
入库、出库时轴会运行，此时门锁被锁定无法打开前门。
前门为打开状态时，无法进行入库、出库、返回原点等与轴运行相关的操作。
•

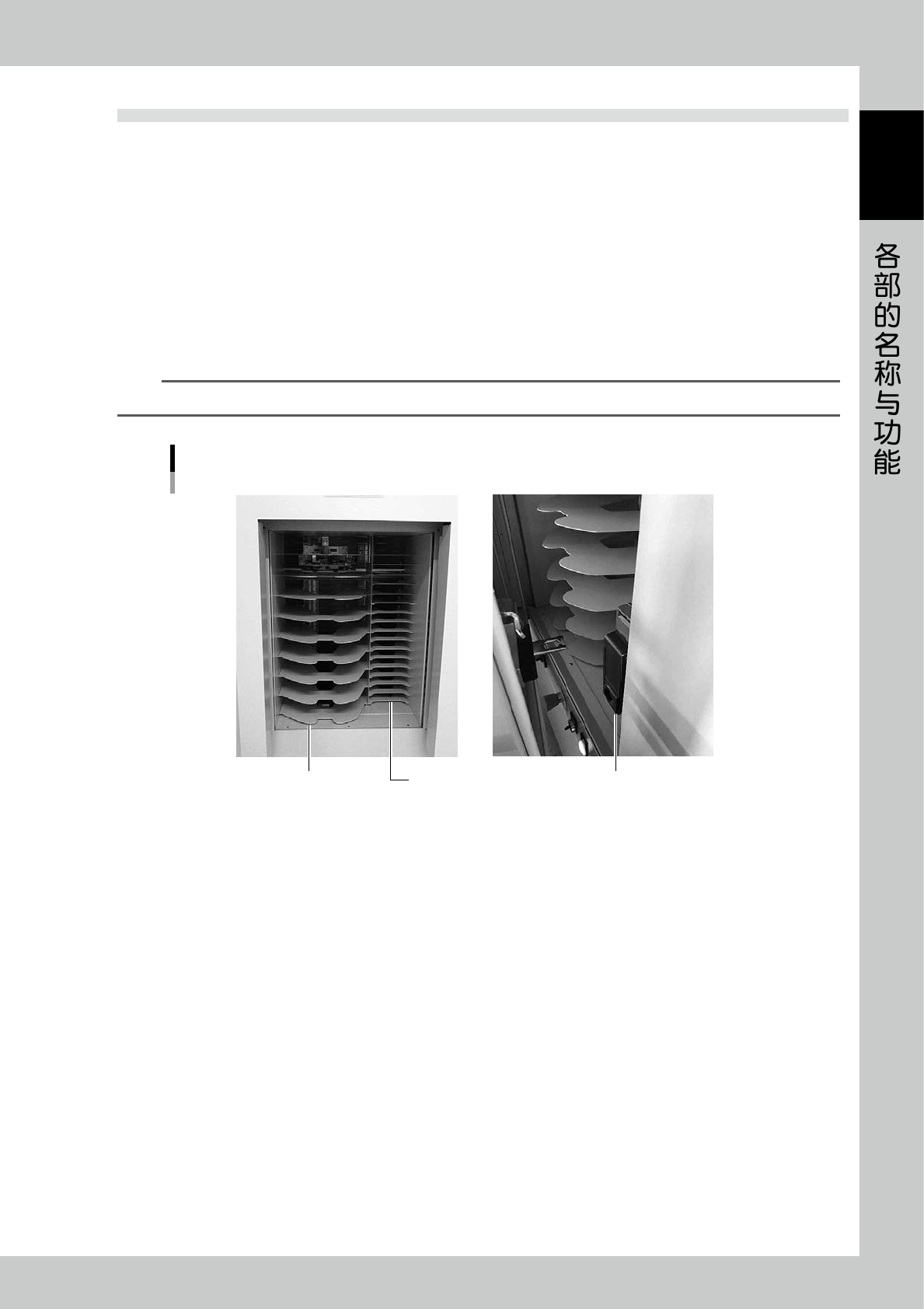

元件出入库料架
元件入库、出库用料架。
右侧料架为 7 英寸料带盘用，左侧料架为 13 〜 15 英寸料带盘用。
参考
根据设备规格不同，设备构成会有所不同。
元件出入库料架
门锁7英寸料带盘用13〜15英寸料带盘用
25103-KMS-00
1-6
1
界面
•
触摸屏显示器
•
键盘
•
鼠标
•
便携式条形码阅读器
登录元件时、读取元件包装上的条形码时使用。
•
标签打印机
打印入库元件在本机内管理用的条形码。
界面
鼠标
标签打印机
便携式条形码阅读器键盘
触摸屏显示器
25104-KMS-00
塔灯
塔灯
红色
黄色
白色
绿色
25105-KMS-00
颜色 亮灯条件
红色 紧急停机中、发生错误时
绿色 自动运行过程中
黄色与绿色 元件出库中
白色与绿色 元件入库中
黄色 出入库料架上有元件
