SM400 User's Manual
画面导言画面导言

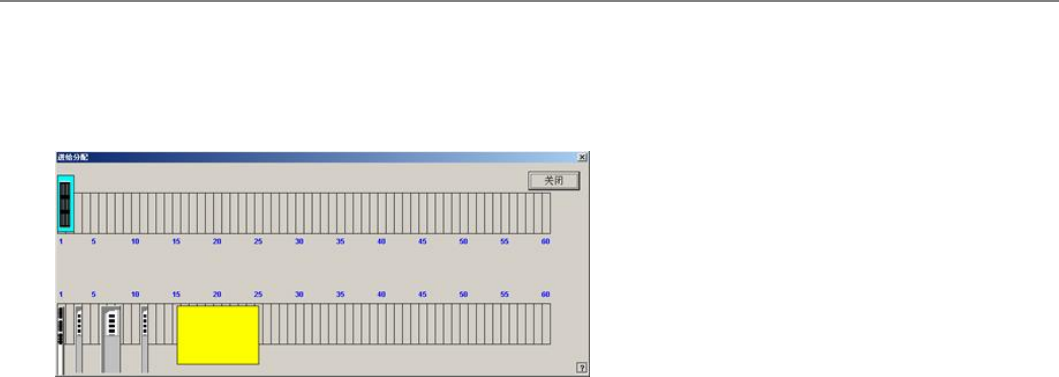

[PCB编辑 -Feeder ]显示 ( Display Feeder Layout )
圄豧晄祀室陋评罴圮Feeder Base皊喈斟噮彨豧ザ
菜单项菜单项
<取消>
结束对话框。
连接项目连接项目
SM400 User's Manual
画面导言画面导言

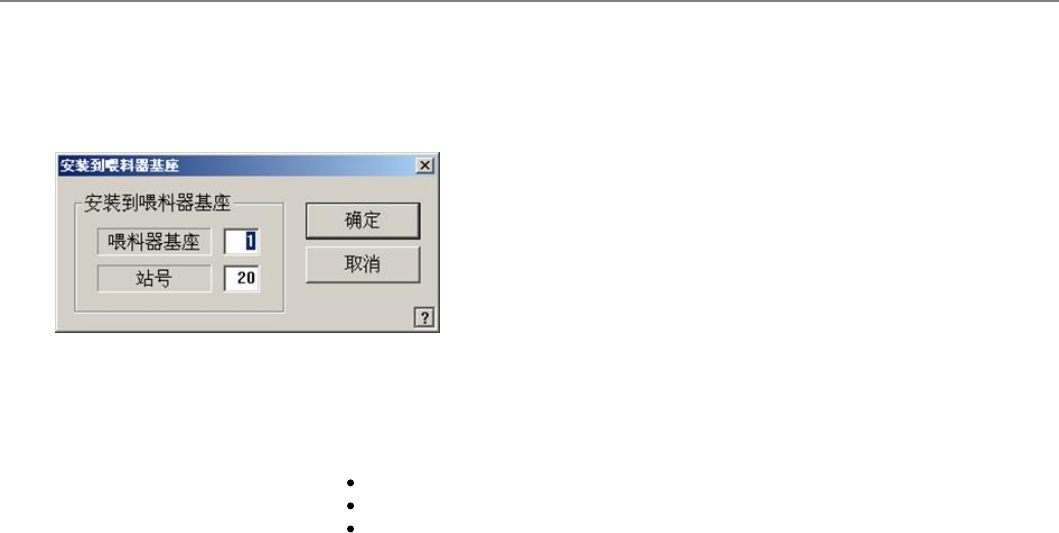

[PCB编辑 -Feeder]改变 ( Stick Feeder (Slot Setting))
把杆式安装在喂料器基座时，变更将要安装的喂料器基座 单位和Slot的编号。单击此按钮时显示以下对话框。
菜单项菜单项
<安装到喂料器基座>
显示装有该杆式的喂料器基座。所表示的编号如下。
0 : 没有装在任何喂料器基座的情况。
1 : 宏裋圮1叽喈斟噮堀庭(前面喂料器座)皊惋冻ザ
2 : 安装在2号喂料器基座(剓靨喈斟噮庭)的情况。
<站号>
指定要Stick Feeder的Slot。
<确定>
保存设定内容后关闭对话框。
<取消>
不保存设定内容关闭对话框。
连接项目连接项目
SM400 User's Manual
画面导言画面导言

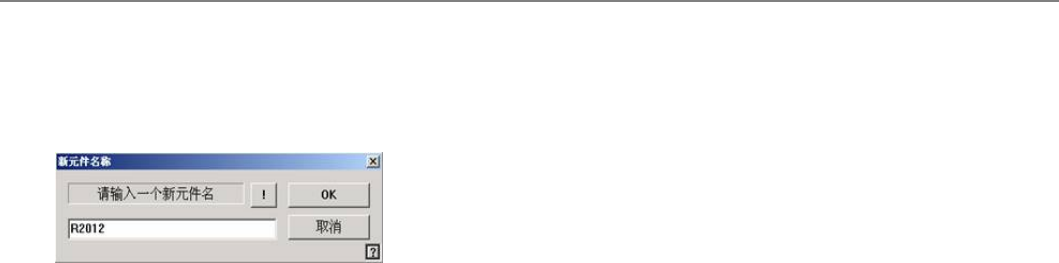

[PCB编辑 -元件 ] 新元件名称 (New Part)
拷贝所选择的部品数据。此时应设定新的部品名称。
菜单项菜单项
<!>
它的搜索部分，这是没有登记。
<编辑框>
它的投入零件的名称。
<OK>
储存数据后关闭画面。
<取消>
忽略变更事项关闭对话框。
连接项目连接项目
