已经在 Lo c al P a rt DB 登记的元件将自动登记。单击 < 新建元件 …> 按钮 ，实行 P art Ed i to r 对话 框。 单击按钮，如下图 出现未登记元件清单。 选择一个元件后单 击 < 确定 > 按钮，在 < 1 . 元件名 > 编辑框输入选定文件的文件 名。

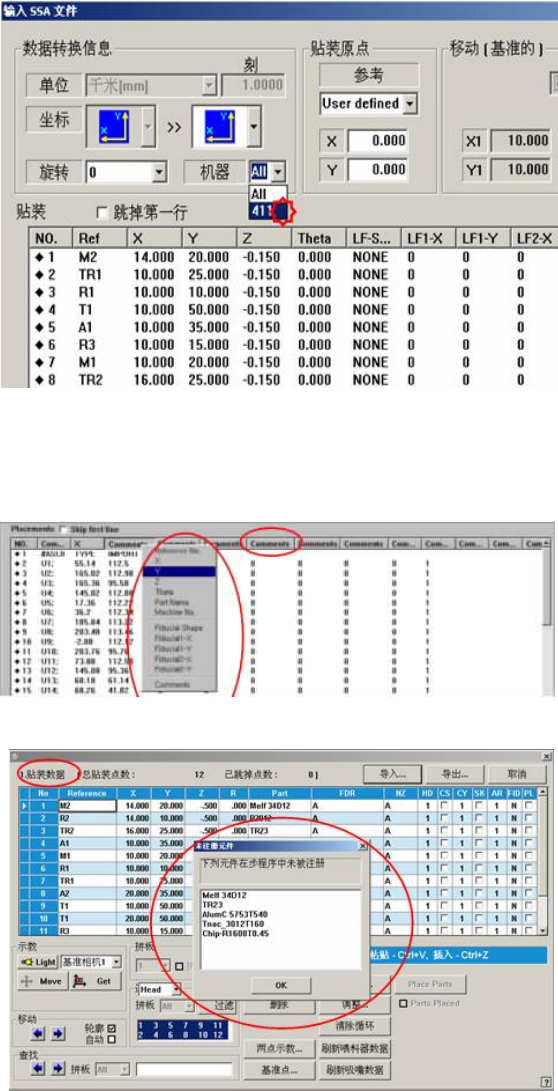

执行Import。
如果输入了本公司标准格式之外的文件格式，该列将如下显示Comment。把鼠标指针移到需要更改名称的
列后单击右键，并在出现的菜单中选择该名称。这时，如果没有符合拟输入列的名称，利用Comments设
置列名称。
下面是Import完成后的屏幕。
o
l
如果从CAD数据Import的元件没有登记，需要将未登记元件予以登记。
在Place Data使用中的元件信息出现在设备DB的未登记元件清单窗口(Unregistered Part List)时，应把该元
件登记到PCB Part List。
已经在Local Part DB登记的元件将自动登记。单击<新建元件…>按钮，实行Part Editor对话框。
单击按钮，如下图出现未登记元件清单。
选择一个元件后单击<确定>按钮，在<1. 元件名>编辑框输入选定文件的文件名。
选择相当于选定元件的<封装组>，必要时修改选定元件Profile中的元件信息以适应选定元件。
单击<注册>按钮，把元件登记到PCB Part List。
未登记的一切元件的信息被登记后将如下。
连接项目连接项目
