SM400 User's Manual
画面导言画面导言
[PCB编辑 -Step] 导入文件 (Import File)
它执行把在外部编辑的ASCII数据转换成本设备的步骤数据的功能。
菜单项菜单项
卛刁<専八>挏钴﹦卹叵弆姑抐诫敶捴轲捨或Step敶捴ザ
在<步>对话框单击<导入>按钮。

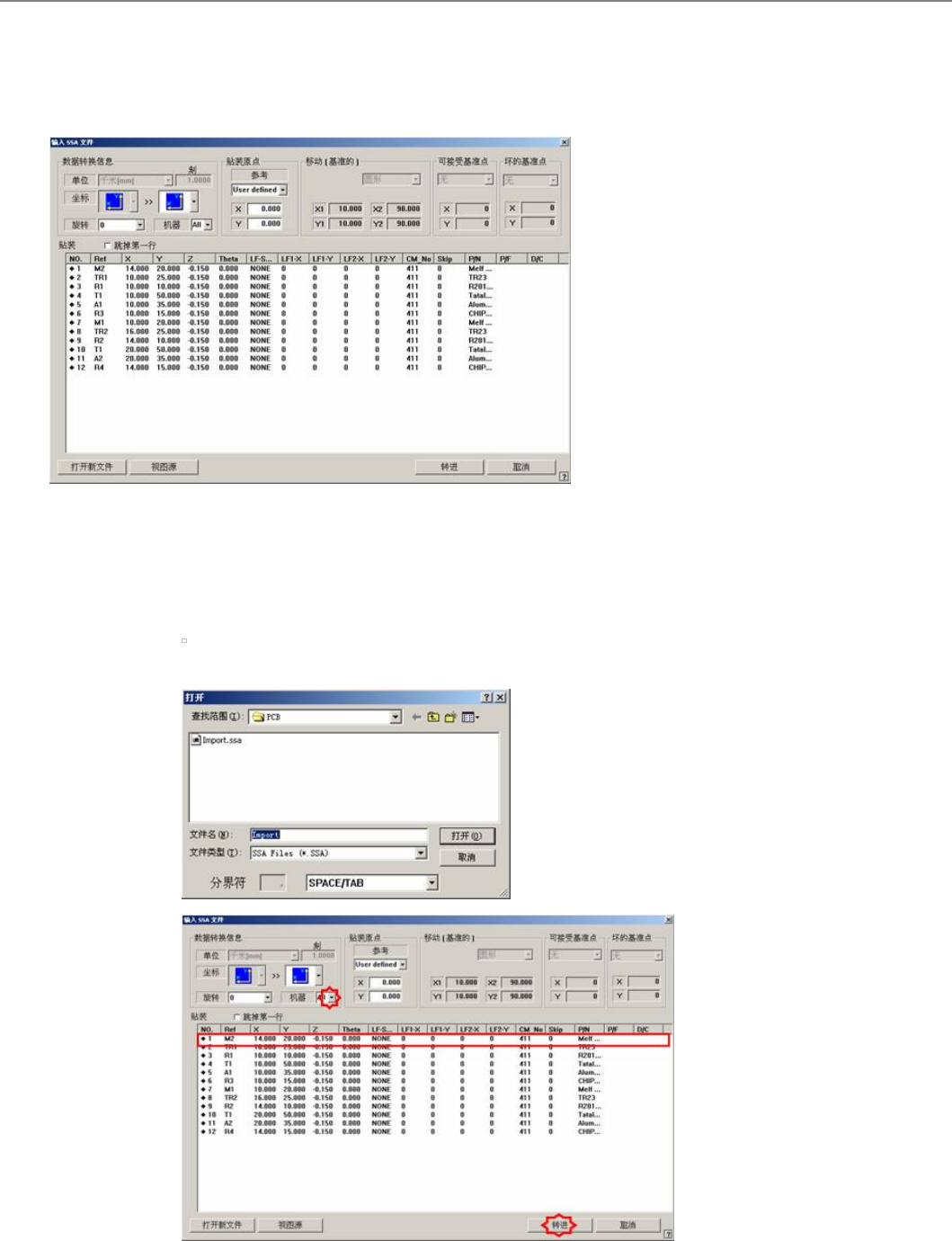

查找需要Import的CAD文件的位置及文件名并加以选择。
利用Import的SSA文件选择需要作业的设备。
选择需要输入的设备(Imported Machine)。然后检查Placements的列(Row)名是否正确。如果是本公司的标
准格式(SSA Format)，则不必更改该列的值。
执行Import。
如果输入了本公司标准格式之外的文件格式，该列将如下显示Comment。把鼠标指针移到需要更改名称的
列后单击右键，并在出现的菜单中选择该名称。这时，如果没有符合拟输入列的名称，利用Comments设
置列名称。
下面是Import完成后的屏幕。
o
l
如果从CAD数据Import的元件没有登记，需要将未登记元件予以登记。
在Place Data使用中的元件信息出现在设备DB的未登记元件清单窗口(Unregistered Part List)时，应把该元
件登记到PCB Part List。
