SM400 User's Manual
画面导言画面导言

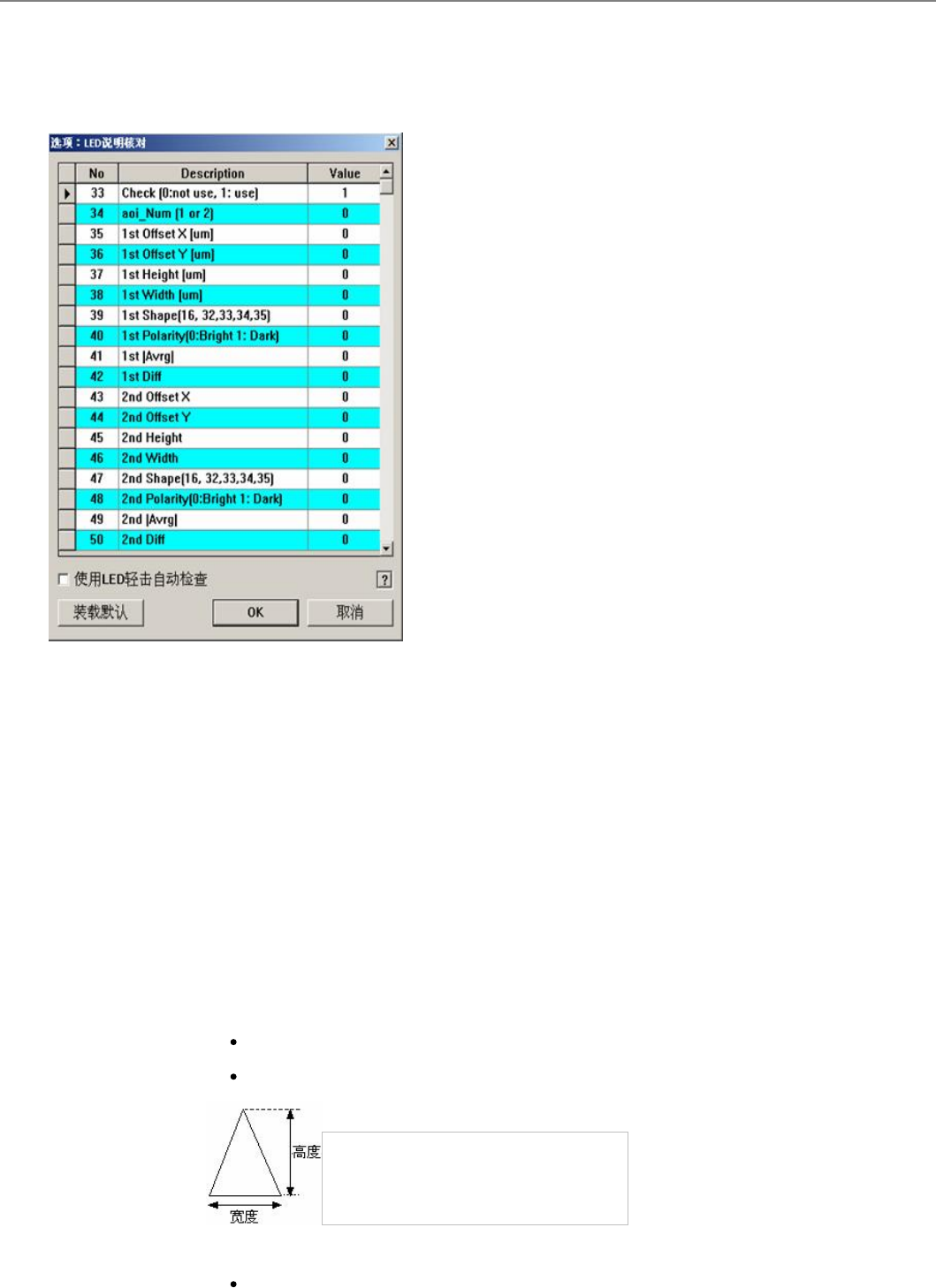

[PCB编辑 -元件 ] 选项：LED说明核对 (Align Option : LED Direction Check)
执行设置详细事项的如下对话框。
设置贴片的一定领域，比较相应领域的亮度，判断贴片是否颠倒。
菜单项菜单项
Check
Value为0时不使用LED的颠倒检查功能。1 时使用LED的颠倒检查功能。
aol_Num
指设置成检查领域的领域数，请尽量设置两个领域。
检查领域必须设置成与贴片顶面形象具有不同模式的领域。
例如，贴片底面的 部分大体上比周边亮。因此，如果把四角贴片的边缘 部分设置成检查领域，差
异就更清楚。
1st Offset X
从部件中心到第一个检查领域中心的X方向Offset，单位是μm。
1st Offset Y
从部件中心到第一个检查领域中心的Y 方向Offset，单位是μm。
1st Height
第一个检查领域的高度，单位是μm。
1st Width
第一个检查领域的宽度，单位是μm。
1st Shape
设置第一个检查领域的形状。
16:四角形
32~35:各自按顺时针方向旋转0, 90, 180, 270旋转的三角形
1st Polarity
设置第一个检查领域的极性。
0:检查领域的亮度比周围亮。
1:检查领域的亮度比周围暗。
1st [Avrg]
设置第一个检查领域的平均亮度。基本值为90。
1st Diff
设置第一个检查领域的亮度与周围的最小亮度差。
亮度用从0到255的数字表示，0为最暗，255最亮。基本值为50。
<使用芯片R轻击自
动检查 >
仅对Chip R部件的编辑部件画面时使用，为了使用检查ChipR部件的倒放功能时选择。
(Chip-R3216, Chip-R2012, Chip-R1608, Chip-R1005, Chip-R0603, Chip-R0402 筏)
<OK>
储存数据后关闭画面。
<取消>
忽略变更事项关闭对话框。
连接项目连接项目
