SM400 User's Manual

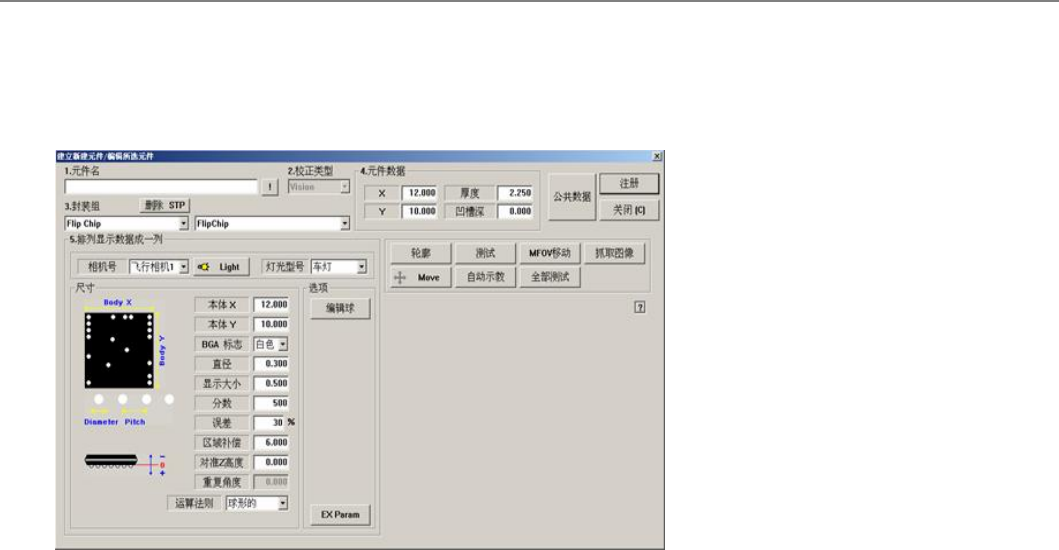

[PCB编辑 -元件 ] FLIP CHIP部品的数据设定 ( Align Vision FLIP CHIP )
FLIP CHIP
为详细的 "1.元件名" , "2. 校正类型" , "3. 封装组" "共同 Data"显示在屏幕顶部,是 "共同 Data"
<相机号>
选择识别部品的摄象机。
<Light Control>
设定识别部品用摄象机的照明度
<尺寸>
设定排列尺寸。BGA 部品的数据设定
<><>
设定校正选项的数据
<编辑球>
编辑各球的位置。
<EX 参数>
显示与识别有关的细部设定对话框。一般部件时无须设定。
<轮廓>
使用设定Align数据把部件的外形显示在’SMVision窗口
<Move>
用于手动吸附部件进行部件识别
<测试>
使用设定Align 数据进行部件识别。
<抓取图像>
阶段性变换部件形象照明值,保存形象,用户确认其中识别最好的形象照明值进行保存,帮助
指定最佳的照明值。
<自动校正>
自动阶段性地变换部件形象,并保存形象,用户确认其中识别最好的形象照明值进行保存,帮
助保存最佳照明值。 CHIP-Rect, TR, TR2,BGA, SOP, SOP2, SOJ, SOJ2, QFP, PLCC, Flip-Chip
部品进行
Align Vision CHIP, Align Vision CHIP-Rect, Align Vision CHIP Melf, Align Vision CHIP TR, Align Vision CHIP
Trimmer, Align Vision SOP, Align Vision SOJ, Align Vision SOP2, Align Vision SOJ2, Align Vision QFP, Align
Vision User IC, Align Vision BGA
SM400 User's Manual
[PCB编辑 -元件 ] FLIP CHIP部品的数据设定 (编辑球) ( Align Vision FLIP CHIP (Ball Position) )
编辑各球的位置。
<Graphics Area>
表示当前登记的 Ball 可通过Graphics Area行下述作业
Left Mouse Button Double Click : MouseCursor位置生成新的 Ball
Ball Selection : 按住MouseLeft Button状态下指定领域后再解除则选定
选领域内Ball
(点击Delete Button则删除所选Ball)
<Position Display>
位于Graphics Area 右侧下端,表示 Mouse Cursor位置。 (Unit: mm)
<>
表示Ball的位置,可直接修改
<No.>
表示生成Ball的一连序号。
<Position X>
表示BallFlip Chip BodyX方向位置。(Unit: mm)
<Position Y>
表示Ball Flip Chip BodyY方向位置 (Unit: mm)
<插入球>
添加新的Ball 新生成Ball的初始位置为 (0, 0)
<删除>
删除在Graphics Area中选择的Ball Grid中选择的Ball
<确定>
保存编辑内容,结束对话框。
<取消>
不保存编辑内容,结束对话框。
Align Vision FLIPCHIP
SM400 User's Manual
[PCB编辑 -元件 ] EX参数 (Extra Parameter )
`
<实体/球极性 >
BodyBall
: Body ball.
: Body ball
<测试球直径 >
ball宿
<测试位置 >
ball宿
<测试全部覆盖 >
ballball宿,
ballball
<使用实体准备排列 >
Body
<检测超时 >
( msec)
<实体样板 >
BodySampling (0~10, 0 : auto)
<OK>
储存数据后关闭画面。
<取消> 寿
